公布日：2023.06.27
申请日：2023.04.06
分类号：C02F9/00(2023.01)I;C02F103/34(2006.01)N;C02F1/78(2023.01)N;C02F1/04(2023.01)N;C02F1/44(2023.01)N;C02F1/00(2023.01)N;C02F1/42(2023.01)N;
C02F1/28(2023.01)N;C02F1/52(2023.01)N;C02F103/16(2006.01)N
摘要
本发明提供了一种焦化废水和综合废水联合处理方法及装置，该方法包括：将焦化废水进行固液分离，以及反渗透处理，得到焦化预处理浓水和焦化预处理产水；将综合废水依次进行一次固液分离、一次反渗透处理、臭氧催化氧化处理、二次固液分离，以及二次反渗透处理，得到综合预处理浓水和综合预处理产水；将焦化预处理浓水和综合预处理浓水混合后进行臭氧催化氧化处理，得到一级联合浓水和联合降解物；将一级联合浓水经过固液分离，以及反渗透处理，得到二级联合浓水、二级联合产水和一级联合过滤浓水。本发明通过将焦化废水和综合废水联合处理，达到了减少占地面积，降低设备投资和运行成本的目的。
权利要求书
1.一种焦化废水和综合废水联合处理方法，其特征在于，包括：S1：将焦化废水进行固液分离，以及反渗透处理，得到焦化预处理浓水和焦化预处理产水；S2：将综合废水依次进行一次固液分离、一次反渗透处理、臭氧催化氧化处理、二次固液分离，以及二次反渗透处理，得到综合预处理浓水和综合预处理产水；S3：将所述焦化预处理浓水和综合预处理浓水混合后进行臭氧催化氧化处理，得到一级联合浓水和联合降解物；S4：将所述一级联合浓水经过固液分离，以及反渗透处理，得到二级联合浓水、二级联合产水和一级联合过滤浓水；S5：将所述二级联合浓水经过蒸发结晶处理，得到第一固体物质。
2.如权利要求1所述的焦化废水和综合废水联合处理方法，其特征在于，该方法还包括：将所述焦化预处理产水进行提纯反渗透处理得到达标产水。
3.如权利要求1所述的焦化废水和综合废水联合处理方法，其特征在于，该方法还包括：S31：将所述一级联合过滤浓水经过臭氧催化氧化处理，得到二级降解物和二级联合催化浓水；S32：将二级联合催化浓水经过蒸发结晶处理，得到第二固体物质。
4.如权利要求1所述的焦化废水和综合废水联合处理方法，其特征在于，所述S1包括：S101：将焦化废水混凝沉淀处理之后，再进行过滤，得到絮凝沉淀和焦化过滤浓水；S102：将所述焦化过滤浓水进行反渗透处理，得到所述焦化预处理浓水和焦化预处理产水。
5.如权利要求1所述的焦化废水和综合废水联合处理方法，其特征在于，所述S4包括：S401：将所述一次联合浓水依次经过活性炭吸附、超滤，以及纳滤处理进行固液分离，得到一级联合过滤浓水和一级联合过滤产水；S402：将所述一级联合过滤产水经过高压反渗透处理，得到所述二级联合浓水和所述二级联合产水。
6.如权利要求3所述的焦化废水和综合废水联合处理方法，其特征在于，所述一级联合过滤浓水在经过臭氧催化氧化处理之前，还进行高压纳滤处理。
7.如权利要求1所述的焦化废水和综合废水联合处理方法，其特征在于，所述S2包括：S201：将综合废水依次经过混凝沉淀、超滤处理进行一次固液分离，分离絮凝沉淀和废水，对固液分离后的废水进行一次反渗透处理得到达标产水和一级综合浓水；S202：将所述一级综合浓水经过臭氧催化氧化处理，得到一级降解物和综合催化浓水；S203：将所述综合催化浓水依次经过活性炭吸附、超滤过滤处理操作，进行二次固液分离，得到二级综合浓水，并将二级综合浓水进行二次反渗透处理，得到达标产水和综合预处理浓水。
8.一种焦化废水和综合废水联合处理装置，其特征在于，包括：焦化预处理单元，用于将焦化废水进行固液分离，以及反渗透处理，得到焦化预处理浓水和焦化预处理产水；综合预处理单元，用于将综合废水依次进行一次固液分离、一次反渗透处理、臭氧催化氧化处理、二次固液分离，以及二次反渗透处理，得到综合预处理浓水和综合预处理产水；臭氧催化氧化塔，用于将所述焦化预处理浓水和综合预处理浓水混合后进行臭氧催化氧化处理，得到一级联合浓水和联合降解物；二次处理单元，用于将所述一级联合浓水经过固液分离，以及反渗透处理，得到二级联合浓水、二级联合产水和一级联合过滤浓水；蒸发结晶塔，用于将所述二级联合浓水经过蒸发结晶处理，得到第一固体物质。
9.如权利要求8所述的焦化废水和综合废水联合处理装置，其特征在于，该装置还包括：提纯反渗透设备，用于将所述焦化预处理产水进行提纯过滤，得到达标产水。
10.如权利要求8所述的焦化废水和综合废水联合处理装置，其特征在于，该装置还包括；三次处理单元，用于将所述一级联合过滤浓水经过臭氧催化氧化处理，得到二级降解物和二级联合催化浓水，并将二级联合催化浓水经过蒸发结晶处理，得到第二固体物质。
发明内容
本发明的目的在于提供一种焦化废水和综合废水联合处理方法及装置，以解决现在技术中，由于焦化废水和综合废水采用两个独立的处理系统，所导致的占地面积大、设备投资多、运行成本高的问题。

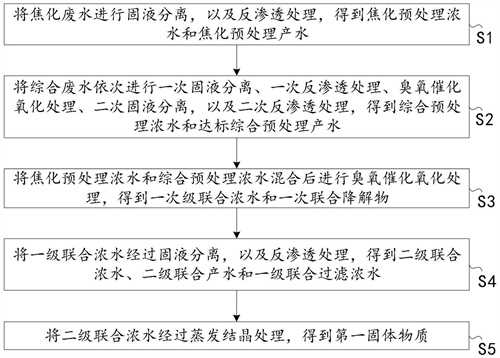

为解决上述技术问题，本发明提供一种焦化废水和综合废水联合处理方法，包括：
S1：将焦化废水进行固液分离，以及反渗透处理，得到焦化预处理浓水和焦化预处理产水；
S2：将综合废水依次进行一次固液分离、一次反渗透处理、臭氧催化氧化处理、二次固液分离，以及二次反渗透处理，得到综合预处理浓水和综合预处理产水；
S3：将所述焦化预处理浓水和综合预处理浓水混合后进行臭氧催化氧化处理，得到一级联合浓水和联合降解物；
S4：将所述一级联合浓水经过固液分离，以及反渗透处理，得到二级联合浓水、二级联合产水和一级联合过滤浓水；
S5：将所述二级联合浓水经过蒸发结晶处理，得到第一固体物质。
优选地，该方法还包括：
将所述焦化预处理产水进行提纯反渗透处理得到达标产水。
优选地，该方法还包括：
S31：将所述一级联合过滤浓水经过臭氧催化氧化处理，得到二级降解物和二级联合催化浓水；
S32：将二级联合催化浓水经过蒸发结晶处理，得到第二固体物质。
优选地，所述S1包括：
S101：将焦化废水混凝沉淀处理之后，再进行过滤，得到絮凝沉淀和焦化过滤浓水；
S102：将所述焦化过滤浓水进行反渗透处理，得到所述焦化预处理浓水和焦化预处理产水。
优选地，所述S4包括：
S401：将所述一次联合浓水依次经过活性炭吸附、超滤，以及纳滤处理进行固液分离，得到一级联合过滤浓水和一级联合过滤产水；
S402：将所述一级联合过滤产水经过高压反渗透处理，得到所述二级联合浓水和所述二级联合产水。
优选地，所述一级联合过滤浓水在经过臭氧催化氧化处理之前，还进行高压纳滤处理。
优选地，所述S2包括：
S201：将综合废水依次经过混凝沉淀、超滤处理进行一次固液分离，分离絮凝沉淀和废水，对固液分离后的废水进行一次反渗透处理得到达标产水和一级综合浓水；
S202：将所述一级综合浓水经过臭氧催化氧化处理，得到一级降解物和综合催化浓水；
S203：将所述综合催化浓水依次经过活性炭吸附、超滤过滤处理操作，进行二次固液分离，得到二级综合浓水，并将二级综合浓水进行二次反渗透处理，得到达标产水和综合预处理浓水。
基于相同的发明思想，本发明还提供了一种焦化废水和综合废水联合处理装置，包括：
焦化预处理单元，用于将焦化废水进行固液分离，以及反渗透处理，得到焦化预处理浓水和焦化预处理产水；
综合预处理单元，用于将综合废水依次进行一次固液分离、一次反渗透处理、臭氧催化氧化处理、二次固液分离，以及二次反渗透处理，得到综合预处理浓水和综合预处理产水；
臭氧催化氧化塔，用于将所述焦化预处理浓水和综合预处理浓水混合后进行臭氧催化氧化处理，得到一级联合浓水和联合降解物；
二次处理单元，用于将所述一级联合浓水经过固液分离，以及反渗透处理，得到二级联合浓水、二级联合产水和一级联合过滤浓水；
蒸发结晶塔，用于将所述二级联合浓水经过蒸发结晶处理，得到第一固体物质。
优选地，该装置还包括：
提纯反渗透设备，用于将所述焦化预处理产水进行提纯过滤，得到达标产水。
优选地，该装置还包括；
三次处理单元，用于将所述一级联合过滤浓水经过臭氧催化氧化处理，得到二级降解物和二级联合催化浓水，并将二级联合催化浓水经过蒸发结晶处理，得到第二固体物质。
与现有技术相比，本发明的一种焦化废水和综合废水联合处理方法具有如下优点：
首先，本发明通过将焦化废水进行固液分离，以及反渗透处理，得到焦化预处理浓水和焦化预处理产水；将综合废水依次经过固液分离、一次反渗透处理、臭氧催化氧化处理、二次固液分离、二次反渗透处理，得到综合预处理浓水和综合预处理产水；然后将得到的焦化预处理浓水和综合预处理浓水混合后通过臭氧催化氧化，固液分离，反渗透以及蒸发结晶处理，得到第一固体物质和达标产水，第一固体物质和达标产水均可进行回收再利用，实现了焦化废水和综合废水联合处理的目的，达到了减少占地面积，降低设备投资和运行成本的目的；
其次，焦化废水和综合废水经过处理之后，最终得到可回收的达标产水、第一固定物质和第二固体物质，实现了焦化废水和综合废水联合处理零排放的目的，解决了环保审批问题，为企业新增产能开辟了绿色通道，真正意义上实现了钢铁联合企业的废水零排放，减少了新水的用量，节省了排污的费用，还将废水资源化，产生了可观的经济效益；
最后，本发明通过采用臭氧催化氧化的方法处理焦化废水和综合废水，极大程度的减少了污泥的产生。
（发明人：葛高峰;时佳顺;李勇;何媛;杨帆）
