公布日：2023.01.06
申请日：2022.09.29
分类号：C02F1/04(2006.01)I;B01D29/03(2006.01)I;B01D5/00(2006.01)I
摘要
本发明涉及污水差压除盐除杂技术领域，公开了污水差压除盐除杂净化器，本发明中包括底板、净化装置、收集装置、升温组件、升降结构、密封板和竖杆，竖杆的外表面中部固定连接有过滤网，竖杆远离密封板的一端外表面固定连接有加热板，密封板靠近竖杆的下表面设置有温度传感器，净化装置的内部容腔上端连通有导气管，导气管靠近净化装置的一端外表面设置有阀门三，导气管远离净化装置的一端与收集装置的内部容腔相连通，且导气管贴合净化装置的外表面绕设有三圈，净化装置的前侧外表面安装有恒温控制器，恒温控制器的输处端与加热板电性连接；通过以上结构的配合可以提高对污水的除盐和除杂效果的同时节约热能。
权利要求书

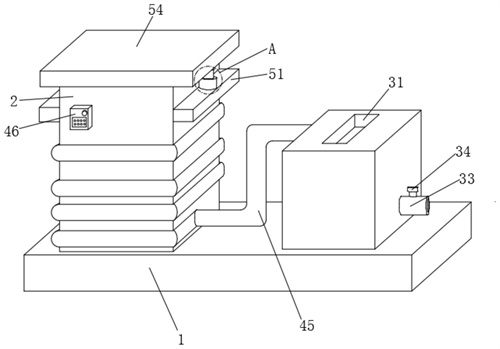

1.污水差压除盐除杂净化器，包括底板(1)、净化装置(2)、收集装置(3)、升温组件(4)和升降结构(5)，其特征在于：所述底板(1)的上表面与所述净化装置(2)和所述收集装置(3)的下表面固定连接，所述升降结构(5)包括有密封板(54)，所述密封板(54)设置在所述净化装置(2)的上端开口处，所述升温组件(4)包括有竖杆(41)，所述竖杆(41)的上端外表面与所述密封板(54)的下表面中部固定连接，所述竖杆(41)的外表面中部固定连接有过滤网(44)，所述竖杆(41)远离所述密封板(54)的一端外表面固定连接有加热板(43)，所述密封板(54)靠近所述竖杆(41)的下表面设置有温度传感器(42)，所述净化装置(2)的内部容腔上端连通有导气管(45)，所述导气管(45)靠近所述净化装置(2)的一端外表面设置有阀门三(47)，所述导气管(45)远离所述净化装置(2)的一端与所述收集装置(3)的内部容腔相连通，且所述导气管(45)贴合所述净化装置(2)的外表面绕设有三圈，所述净化装置(2)的前侧外表面安装有恒温控制器(46)，所述恒温控制器(46)的输处端与所述加热板(43)电性连接。
2.如权利要求1所述的污水差压除盐除杂净化器，其特征在于：所述净化装置(2)的内部容腔下端连通有进水管(21)，所述进水管(21)的外表面设置有阀门一(22)，且所述进水管(21)的右端开口处于所述过滤网(44)的下方。
3.如权利要求1所述的污水差压除盐除杂净化器，其特征在于：所述净化装置(2)的外侧面上端固定连接有承重板(51)，所述承重板(51)的上表面固定连接有电动缸(52)，所述电动缸(52)的上表面设置有活塞杆(53)，所述活塞杆(53)远离所述电动缸(52)的一端与所述密封板(54)的下表面固定连接。
4.如权利要求3所述的污水差压除盐除杂净化器，其特征在于：所述温度传感器(42)、所述加热板(43)和所述电动缸(52)的输入端与外部电源电性连接。
5.如权利要求1所述的污水差压除盐除杂净化器，其特征在于：所述过滤网(44)的规格为350目。
6.如权利要求1所述的污水差压除盐除杂净化器，其特征在于：所述收集装置(3)的右端内部容腔连通有出水管(33)，所述出水管(33)的外表面设置有阀门二(34)。
7.如权利要求1所述的污水差压除盐除杂净化器，其特征在于：所述收集装置(3)的上表面开设有冷却槽(31)，所述冷却槽(31)的内部设置有冷却液(32)。
发明内容
本发明的目的在于：为了提高对污水的除盐和除杂效果的同时节约热能，本申请提供污水差压除盐除杂净化器。
本发明采用的技术方案如下：
污水差压除盐除杂净化器，包括底板、净化装置、收集装置、升温组件和升降结构，所述底板的上表面与所述净化装置和所述收集装置的下表面固定连接，所述升降结构包括有密封板，所述密封板设置在所述净化装置的上端开口处，所述升温组件包括有竖杆，所述竖杆的上端外表面与所述密封板的下表面中部固定连接，所述竖杆的外表面中部固定连接有过滤网，所述竖杆远离所述密封板的一端外表面固定连接有加热板，所述密封板靠近所述竖杆的下表面设置有温度传感器，所述净化装置的内部容腔上端连通有导气管，所述导气管靠近所述净化装置的一端外表面设置有阀门三，所述导气管远离所述净化装置的一端与所述收集装置的内部容腔相连通，且所述导气管贴合所述净化装置的外表面绕设有三圈，所述净化装置的前侧外表面安装有恒温控制器，所述恒温控制器的输处端与所述加热板电性连接。
在一优选的发明方式中，所述净化装置的内部容腔下端连通有进水管，所述进水管的外表面设置有阀门一，且所述进水管的右端开口处于所述过滤网的下方。
在一优选的发明方式中，所述净化装置的外侧面上端固定连接有承重板，所述承重板的上表面固定连接有电动缸，所述电动缸的上表面设置有活塞杆，所述活塞杆远离所述电动缸的一端与所述密封板的下表面固定连接。
在一优选的发明方式中，所述温度传感器、所述加热板和所述电动缸的输入端与外部电源电性连接。
在一优选的发明方式中，所述过滤网的规格为350目。
在一优选的发明方式中，所述收集装置的右端内部容腔连通有出水管，所述出水管的外表面设置有阀门二。
在一优选的发明方式中，所述收集装置的上表面开设有冷却槽，所述冷却槽的内部设置有冷却液。
综上所述，由于采用了上述技术方案，本发明的有益效果是：
1.本发明中，利用加热板对净化装置内部污水进行加热，此时在密封比状态下的净化装置内部产生气压较高的蒸汽，接着打开阀门三，使导气管与净化装置内部的气压差会促使蒸汽向导气管内部运动，而导气管是绕设在净化装置的外表面，蒸汽输送时产生的热量可以通过导气管外壁对净化装置进行保温，减少净化装置的热量丢失，同时温度传感器可以对净化装置内部的温度进行检测，当温度低于恒温控制器设置的温度时，可以自动进行控制加热板进行加热升温，而当污水被蒸发掉后，一些杂质和盐分便被留在加热板的上表面，而过滤网可以避免加热时污水中的杂质溢流进导气管内部，从而提高对污水的除盐和除杂效果的同时节约热能。
2.本发明中，当需要对加热板上表面的杂质和盐分进行清理时，可以启动电动缸使活塞杆带动密封板向上移动，直到密封板带动通过竖杆将过滤网和加热板带出净化装置的内部，以便工作人员便于对加热板上的杂质和盐分进行清理，从而提高清洁时的便捷程度。
3.本发明中，当蒸汽从导气管进入到收集装置内部后，蒸汽会与冷却槽靠近收集装置内部容腔的一侧面相贴合，冷却液可以对冷却槽进行降温，以便加快蒸汽冷凝成水滴落在收集装置的内部，从而提高纯净水提取效率，提高对水资源的利用率。
（发明人：戎阳;戎建华;刘影）
