公布日：2023.06.23
申请日：2023.04.24
分类号：C02F9/00(2023.01)I;C02F1/44(2023.01)N;C02F1/00(2023.01)N;C02F1/28(2023.01)N
摘要
本发明涉及一种含盐废水的浓缩减量系统及其方法，系统包括依次通过管道连通的反渗透脱盐装置、杂质净化装置、恒温控制装置和低脱盐膜浓缩装置，方法包括将含盐废水进行脱盐处理得到浓水和产水；对反应区内的浓水进行去杂质处理；去完杂质后的浓水进行分离处理后得到净化产水和浓缩固体物质；净化产水进行加热且恒温控制后排至低脱盐膜浓缩装置进行浓缩处理，得到浓水和产水，产水再次排出至反渗透脱盐装置进行再次脱盐处理。本发明可处理各种规模和浓度的含盐废水，与传统的HPRO、STRO、DTRO等高压反渗透浓缩技术对比，本发明运行压力低，浓缩倍率高，含盐废水减量化更加明显，投资省，运行和维护成本低，经济效益明显，可普遍应用于各种含盐废水的回收减量处理。
权利要求书

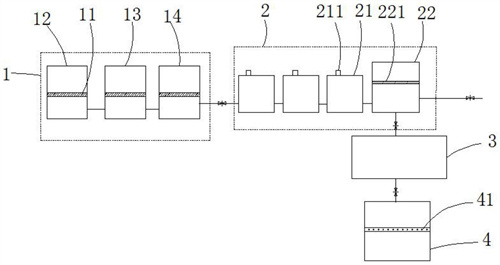

1.一种含盐废水的浓缩减量系统，其特征在于，包括依次通过管道连通的反渗透脱盐装置(1)、杂质净化装置(2)、恒温控制装置(3)和低脱盐膜浓缩装置(4)，所述反渗透脱盐装置的内部设置有高脱盐反渗透膜(11)，所述杂质净化装置(2)包括相互连通的反应区(21)和膜分离区(22)，所述反应区(21)与反渗透脱盐装置(1)相连通，所述反应区(21)内设置有药剂进口(211)，所述膜分离区(22)的内部设置有滤膜(221)，所述低脱盐膜浓缩装置(4)的内部设置有脱盐件(41)。
2.根据权利要求1所述的一种含盐废水的浓缩减量系统，其特征在于：所述反渗透脱盐装置(1)包括依次连通的一级反渗透脱盐区(12)、二级反渗透脱盐区(13)和三级反渗透脱盐区(14)。
3.根据权利要求2所述的一种含盐废水的浓缩减量系统，其特征在于：所述滤膜(221)为微滤膜或者超滤膜中任一种，过滤精度为0.2-0.02μm。
4.根据权利要求3所述的一种含盐废水的浓缩减量系统，其特征在于：所述脱盐件(41)为纳滤膜或者反渗透膜中任一种或两者组合。
5.根据权利要求4所述的一种含盐废水的浓缩减量系统，其特征在于：所述恒温控制装置(3)具体为换热器，所述换热器为板式换热器或列管式换热器中任一种，温度控制在20-35℃。
6.一种含盐废水的浓缩减量方法，其特征在于，包括如下步骤：将含盐废水输送至反渗透脱盐装置进行脱盐处理得到浓水和产水，产水直接排出，浓水排出至反应区；通过药剂进口向反应区投入化学药剂一、化学药剂二和化学药剂三，对反应区内的浓水进行去杂质处理；去完杂质后的浓水进入膜分离区进行分离处理后得到净化产水和浓缩固体物质；净化产水通过恒温控制装置进行加热且恒温控制后排至低脱盐膜浓缩装置进行浓缩处理，得到浓水和产水，产水再次排出至反渗透脱盐装置进行再次脱盐处理，浓水直接排出。
7.根据权利要求6所述的一种含盐废水的浓缩减量方法，其特征在于，所述化学药剂一为氯化镁或铝酸钠；所述化学药剂二为氢氧化钠；所述化学药剂三为粉末活性炭。
8.根据权利要求6所述的一种含盐废水的浓缩减量方法，其特征在于，所述将含盐废水输送至反渗透脱盐装置进行脱盐处理得到浓水和产水，产水直接排出，浓水排出至反应区的具体方法为：S1、将含盐废水输送至一级反渗透脱盐区，采用高脱盐反渗透膜进行脱盐处理，得到一级浓水和一级产水，一级产水直接排出；S2、将一级浓水输送至二级反渗透脱盐区，采用高脱盐反渗透膜进行脱盐处理；得到二级浓水和二级产水，二级浓水排出至反应区；S3、将二级产水输送至三级反渗透脱盐区，采用高脱盐反渗透膜进行脱盐处理，得到三级浓水和三级产水，三级产水直接排出，三级浓水输送至一级反渗透脱盐区。
9.根据权利要求6所述的一种含盐废水的浓缩减量方法，其特征在于，所述浓水再次排出至反渗透脱盐装置进行再次脱盐处理中的反渗透脱盐装置为三级反渗透脱盐区。
10.根据权利要求6所述的一种含盐废水的浓缩减量方法，其特征在于：所述低脱盐膜浓缩装置中运行压力为50-70bar。
发明内容
本发明的目的在于提供一种含盐废水的浓缩减量系统及其方法，以解决上述提出的问题。
为实现上述目的，本发明提供如下技术方案：一种含盐废水的浓缩减量系统，包括依次通过管道连通的反渗透脱盐装置、杂质净化装置、恒温控制装置和低脱盐膜浓缩装置，所述反渗透脱盐装置的内部设置有高脱盐反渗透膜，所述杂质净化装置包括相互连通的反应区和膜分离区，所述反应区与反渗透脱盐装置相连通，所述反应区内设置有药剂进口，所述膜分离区的内部设置有滤膜，所述低脱盐膜浓缩装置的内部设置有脱盐件。
在本案中，所述反渗透脱盐装置包括依次连通的一级反渗透脱盐区、二级反渗透脱盐区和三级反渗透脱盐区。
在本案中，所述滤膜为微滤膜或者超滤膜中任一种，过滤精度为0.2-0.02μm。
在本案中，所述脱盐件为纳滤膜或者反渗透膜中任一种或两者组合。
在本案中，所述恒温控制装置具体为换热器，所述换热器为板式换热器或列管式换热器中任一种，温度控制在20-35℃。
一种含盐废水的浓缩减量方法，包括如下步骤：
将含盐废水输送至反渗透脱盐装置进行脱盐处理得到浓水和产水，产水直接排出，浓水排出至反应区；
通过药剂进口向反应区投入化学药剂一、化学药剂二和化学药剂三，对反应区内的浓水进行去杂质处理；
去完杂质后的浓水进入膜分离区进行分离处理后得到净化产水和浓缩固体物质；
净化产水通过恒温控制装置进行加热且恒温控制后排至低脱盐膜浓缩装置进行浓缩处理，得到浓水和产水，产水再次排出至反渗透脱盐装置进行再次脱盐处理，浓水直接排出。
在本案中，所述化学药剂一为氯化镁或铝酸钠；所述化学药剂二为氢氧化钠；所述化学药剂三为粉末活性炭。
在本案中，所述将含盐废水输送至反渗透脱盐装置进行脱盐处理得到浓水和产水，产水直接排出，浓水排出至反应区的具体方法为：
S1、将含盐废水输送至一级反渗透脱盐区，采用高脱盐反渗透膜进行脱盐处理，得到一级浓水和一级产水，一级产水直接排出；
S2、将一级浓水输送至二级反渗透脱盐区，采用高脱盐反渗透膜进行脱盐处理；得到二级浓水和二级产水，二级浓水排出至反应区；
S3、将二级产水输送至三级反渗透脱盐区，采用高脱盐反渗透膜进行脱盐处理，得到三级浓水和三级产水，三级产水直接排出，三级浓水输送至一级反渗透脱盐区。
在本案中，所述浓水再次排出至反渗透脱盐装置进行再次脱盐处理中的反渗透脱盐装置为三级反渗透脱盐区。
在本案中，所述低脱盐膜浓缩装置中运行压力为50-70bar。
有益效果如下：
本发明可处理各种规模和浓度的含盐废水，与传统的HPRO、STRO、DTRO等高压反渗透浓缩技术对比，本发明运行压力低，浓缩倍率高，含盐废水减量化更加明显，投资省，运行和维护成本低，经济效益明显，可普遍应用于各种含盐废水的回收减量处理。
（发明人：裘碧英;王非）
