公布日：2022.04.05
申请日：2021.12.09
分类号：C02F9/08(2006.01)I;B01F27/90(2022.01)I;B01F27/808(2022.01)I
摘要
本发明涉及污水处理领域，具体为一种农业种植用地埋式污水处理装置，包括处理箱，所述处理箱内部一侧设置有可以过滤污水的过滤机构，所述过滤机构上端设置具有升降功能的升降机构，所述过滤机构一侧设置有可以将污水曝气的曝气机构，所述曝气机构一侧设置有可以将污水消毒的消毒机构，该一种农业种植用地埋式污水处理装置通过设置了气缸，气缸工作工作可带动盖板上升，盖板然后带动连接框上升，方便对连接框内的过滤网进行清洗，通过设置了多个进水管，使得进水快速方便，通过设置了电机与搅拌叶，电机可带动搅拌叶进行搅拌，使得消毒剂充分混合。
权利要求书

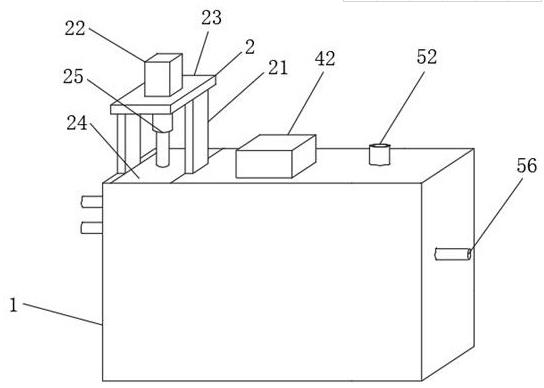

1.一种农业种植用地埋式污水处理装置，包括处理箱（1），其特征在于：所述处理箱（1）内部一侧设置有可以过滤污水的过滤机构（3），所述过滤机构（3）上端设置具有升降功能的升降机构（2），所述过滤机构（3）一侧设置有可以将污水曝气的曝气机构（4），所述曝气机构（4）一侧设置有可以将污水消毒的消毒机构（5）。
2.根据权利要求1所述的一种农业种植用地埋式污水处理装置，其特征在于：所述过滤机构（3）包括过滤池（31）、过滤网（32）、进水管（33）、第一出水口（34）和连接框（35），所述过滤池（31）一侧固定连接有进水管（33），所述进水管（33）有两个，所述过滤池（31）另一侧连接有第一出水口（34），所述过滤池（31）中部滑动连接有连接框（35），所述连接框（35）内侧固定连接有过滤网（32）。
3.根据权利要求1所述的一种农业种植用地埋式污水处理装置，其特征在于：所述升降机构（2）包括支撑柱（21）、气缸（22）、连接板（23）、盖板（24）和连接杆（25），所述支撑柱（21）上端固定连接有连接板（23），所述连接板（23）内端固定连接有气缸（22），所述气缸（22）下端固定连接有盖板（24），所述盖板（24）下端固定连接有连接框（35）。
4.根据权利要求1所述的一种农业种植用地埋式污水处理装置，其特征在于：所述曝气机构（4）包括曝气池（41）、曝气风机（42）、曝气管（43）和第二出水口（44），所述曝气池（41）中端固定连接有曝气管（43），所述曝气管（43）上端固定连接有曝气风机（42），所述曝气池（41）一侧固定连接有第二出水口（44）。
5.根据权利要求1所述的一种农业种植用地埋式污水处理装置，其特征在于：所述消毒机构（5）包括消毒池（51）、注料口（52）、电机（53）、隔板（54）、搅拌叶（55）和出水管（56），所述消毒池（51）上端设置有注料口（52），所述消毒池（51）一侧固定连接有出水管（56），所述消毒池（51）下端固定连接有隔板（54），所述隔板（54）下端固定连接有电机（53），所述电机（53）上端传动连接有搅拌叶（55）。
6.根据权利要求1所述的一种农业种植用地埋式污水处理装置，其特征在于：所述曝气管（43）位于曝气池（41）的正中间，且曝气管（43）表面均匀地开设有若干小孔。
发明内容
本发明的目的在于提供一种农业种植用地埋式污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，一种农业种植用地埋式污水处理装置，包括处理箱，所述处理箱内部一侧设置有可以过滤污水的过滤机构，所述过滤机构上端设置具有升降功能的升降机构，所述过滤机构一侧设置有可以将污水曝气的曝气机构，所述曝气机构一侧设置有可以将污水消毒的消毒机构。
优选的，所述过滤机构包括过滤池、过滤网、进水管、第一出水口和连接框，所述过滤池一侧固定连接有进水管，所述进水管有两个，所述过滤池另一侧固定连接有第一出水口，所述过滤池中部滑动连接有连接框，所述连接框内侧固定连接有过滤网，进水管有两个，使得污水运输得更加快速，便于进水，过滤网可见污水进行第一步过滤。
优选的，所述升降机构包括支撑柱、气缸、连接板、盖板和连接杆，所述支撑柱上端固定连接有连接板，所述连接板内端固定连接有气缸，所述气缸下端固定连接有盖板，所述盖板下端固定连接有连接框，气缸工作可带动盖板上升，盖板然后带动连接框上升，方便对连接框内的过滤网进行清洗。
优选的，所述曝气机构包括曝气池、曝气风机、曝气管和第二出水口，所述曝气池中端固定连接有曝气管，所述曝气管上端固定连接有曝气风机，所述曝气池一侧固定连接有第二出水口，曝气风机通过曝气管给污水进行曝气处理，优选的，所述消毒机构包括消毒池、注料口、电机、隔板、搅拌叶和出水管，所述消毒池上端设置有注料口，所述消毒池一侧固定连接有出水管，所述消毒池下端固定连接有隔板，所述隔板下端固定连接有电机，所述电机上端传动连接有搅拌叶，注料口用来注入消毒剂，电机可带动搅拌叶进行搅拌，使得消毒剂充分混合。
优选的，所述曝气管位于曝气池的正中间，且曝气管表面均匀地开设有若干小孔，均匀地开设有若干小孔使得曝气得更加均匀。
与现有技术相比，本发明的有益效果是：该一种农业种植用地埋式污水处理装置通过设置了气缸，气缸工作可带动盖板上升，盖板然后带动连接框上升，方便对连接框内的过滤网进行清洗，通过设置了多个进水管使得进水快速方便，通过设置了电机与搅拌叶，电机可带动搅拌叶进行搅拌，使得消毒剂充分混合。
（发明人：陈昌军;陈世粤;陈世周）
