高新连续式深度压榨污泥深度脱水系统

发布时间:2024-2-29 11:33:15  中国污水处理工程网

公布日:2022.09.16

申请日:2022.06.14

分类号:C02F11/123(2019.01)I;C02F11/121(2019.01)I

摘要

本发明提供一种连续式深度压榨污泥深度脱水装置,涉及污泥处理技术领域。本发明提出的一种连续式深度压榨污泥深度脱水装置,其包括高干预压脱水和深度压榨脱水两个阶段。高干预压脱水阶段利用上层滤带组件和下层滤带组件的协同配合,对高含水率的污泥进行预挤压以脱除部分水份,然后将预挤压脱水后的污泥经过调节箱分批逐次过渡到深度压榨脱水阶段。预挤压脱水后的污泥在传送带上经过深度压榨组件进行深度压水处理后,完成深度脱水。本申请的污泥深度脱水装置可实现连续、超强度的深度脱水,脱水效果理想。


权利要求书

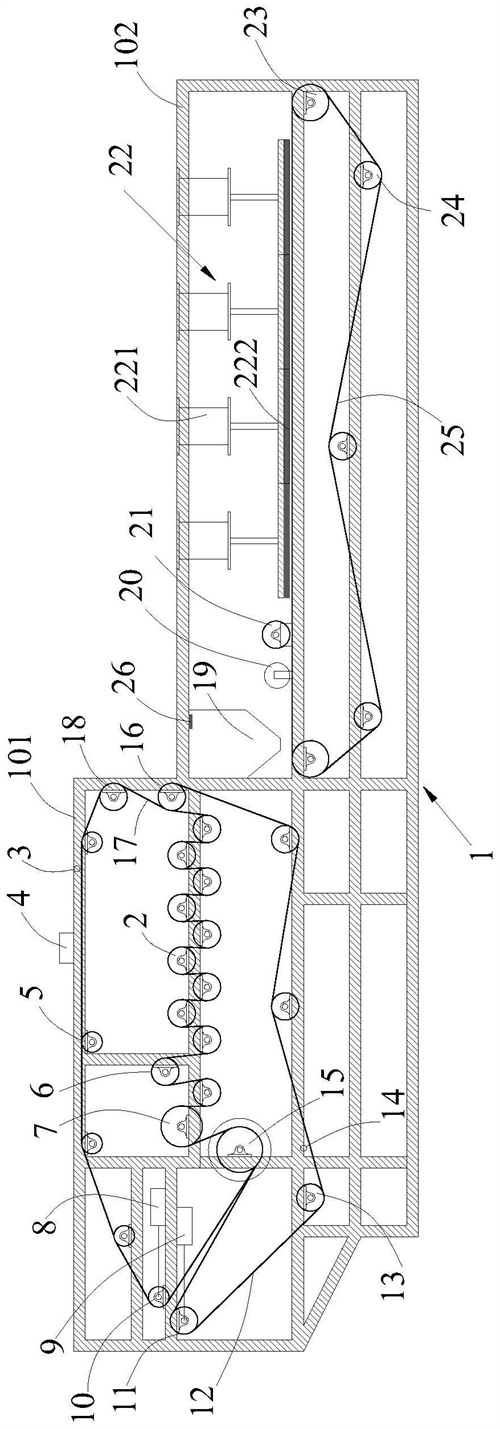

1.一种连续式深度压榨污泥深度脱水装置,其特征在于,所述装置包括脱水机架(1);所述脱水机架(1)包括用于安装上层滤带组件以及下层滤带组件的高干预压段机架(101),和用于安装深度压榨组件的压榨段机架(102),所述高干预压段机架(101)和所述压榨段机架(102)的连接处设置有调节箱(19);所述上层滤带组件包括:沿着移动方向逐一安装在所述高干预压段机架(101)上层的上层驱动辊(18)、上层支撑辊系列组件(5)、上层张紧辊(10),协同作用组件,以及上层滤带(17)和接料斗(4);所述协同作用组件包括沿着移动方向逐一设置的预挤辊(15)、预压辊(7)、调节辊(6),以及挤压辊组(2);所述上层滤带(17)依次滑动套接在所述上层驱动辊(18)、上层支撑辊系列组件(5)、上层张紧辊(10)以及所述协同作用组件的辊轮外侧,并形成闭环;所述接料斗(4)安装在所述高干预压段机架(101)上且位于所述上层滤带(17)的上方;所述下层滤带组件包括:沿着移动方向逐一安装在所述高干预压段机架(101)下层的下层驱动辊(16)、下层支撑辊系列组件(13)、下层张紧辊(11),协同作用组件,以及下层滤带(12);所述下层滤带(12)依次滑动套接在所述下层驱动辊(16)、下层支撑辊系列组件(13)、下层张紧辊(11)、预挤辊(15)、预压辊(7)、调节辊(6),以及挤压辊组(2)中的辊轮外侧,并形成闭环;所述上层驱动辊(18)和所述下层驱动辊(16)通过齿轮链接;所述深度压榨组件包括:沿着移动方向逐一安装在所述压榨段机架(102)上的驱动辊(23)、压榨段支撑辊系列组件(24)、螺旋布料装置(20)、厚度控制辊(21),以及传送带(25)和挤压组件(22);所述传送带(25)依次滑动套接在所述驱动辊(23)、压榨段支撑辊系列组件(24)中的辊轮外侧,并形成闭环;所述挤压组件(22)位于所述厚度控制辊(21)与所述驱动辊(23)之间的传送带(25)的上方;所述挤压组件(22)包括伸缩装置(221)和固定在伸缩装置(221)伸缩端的挤压板(222)

2.如权利要求1所述的一种连续式深度压榨污泥深度脱水装置,其特征在于,所述预压辊(15)辊轮外侧的弧面上排列设置透水沉孔(151)和横向排水纹线槽(152),且在所述预压辊(15)的两端盲板设置排水孔(153)

3.如权利要求1所述的一种连续式深度压榨污泥深度脱水装置,其特征在于,所述调节箱(19)设置在所述高干预压段机架(101)和所述压榨段机架(102)的连接处,且位于所述上层驱动辊(18)和所述下层驱动辊(16)的刮板出泥处下方;同时所述调节箱(19)的出料口位于传送带(25)的正上方;所述调节箱(19)的内侧壁上部设有物料限位器(26)

4.如权利要求1所述的一种连续式深度压榨污泥深度脱水装置,其特征在于,所述上层驱动辊(18)耦合第一步进电机。

5.如权利要求1所述的一种连续式深度压榨污泥深度脱水装置,其特征在于,所述螺旋布料装置(20)耦合第二步进电机,所述第二步进电机连接有控制器;且所述螺旋布料装置(20)与所述驱动辊(23)连锁启停。

6.如权利要求1所述的一种连续式深度压榨污泥深度脱水装置,其特征在于,所述伸缩装置(221)上方的所述压榨段机架(102)上设有限位开关;所述挤压板(222)的下表面设有压力传感装置。

7.如权利要求1所述的一种连续式深度压榨污泥深度脱水装置,其特征在于,所述高干预压段机架(101)上还安装有用于清洗所述上层滤带(17)的上层清洗管(3)和用于清洗所述下层滤带(12)的下层清洗管(14)

8.如权利要求1所述的一种连续式深度压榨污泥深度脱水装置,其特征在于:所述高干预压段机架(101)上还分别设置上层滤带张紧液压件(8)和下层滤带张紧液压件(9)

9.如权利要求1所述的一种连续式深度压榨污泥深度脱水装置,其特征在于,所述上层滤带(17)和所述下层滤带(12)均为高强聚脂滤带。

10.如权利要求1所述的一种连续式深度压榨污泥深度脱水装置,其特征在于,所述传送带(25)为超高强度尼龙带。

发明内容

()解决的技术问题

针对现有技术的不足,本发明提供了一种连续式深度压榨污泥深度脱水装置,解决了现有污泥脱水装置存在脱水效果差的问题。

()技术方案

为实现以上目的,本发明通过以下技术方案予以实现:

一种连续式深度压榨污泥深度脱水装置,所述装置包括脱水机架;

所述脱水机架包括用于安装上层滤带组件以及下层滤带组件的高干预压段机架,和用于安装深度压榨组件的压榨段机架,所述高干预压段机架和所述压榨段机架的连接处设置有调节箱;

所述上层滤带组件包括:沿着移动方向逐一安装在所述高干预压段机架上层的上层驱动辊、上层支撑辊系列组件、上层张紧辊,协同作用组件,以及上层滤带和接料斗;所述上层滤带依次滑动套接在所述上层驱动辊、上层支撑辊系列组件、上层张紧辊以及所述协同作用组件的辊轮外侧,并形成闭环;所述接料斗安装在所述高干预压段机架上且位于所述上层滤带的上方;

所述下层滤带组件包括:沿着移动方向逐一安装在所述高干预压段机架下层的下层驱动辊、下层支撑辊系列组件、下层张紧辊,协同作用组件,以及下层滤带;所述下层滤带依次滑动套接在所述下层驱动辊、下层支撑辊系列组件、下层张紧辊、预挤辊、预压辊、调节辊,以及挤压辊组中的辊轮外侧,并形成闭环;

所述协同作用组件包括沿着移动方向逐一设置的预挤辊、预压辊、调节辊,以及挤压辊组;

所述上层驱动辊和所述下层驱动辊通过齿轮链接;

所述深度压榨组件包括:沿着移动方向逐一安装在所述压榨段机架上的驱动辊、压榨段支撑辊系列组件、螺旋布料装置、厚度控制辊,以及传送带和挤压组件;所述传送带依次滑动套接在所述驱动辊、压榨段支撑辊系列组件的辊轮外侧,并形成闭环;所述挤压组件位于所述厚度控制辊与所述驱动辊之间的传送带的上方;

所述挤压组件包括伸缩装置和固定在伸缩装置伸缩端的挤压板。

优选的,所述预压辊辊轮外侧的弧面上排列设置透水沉孔和横向排水纹线槽,且在所述预压辊的两端盲板设置排水孔。

优选的,所述调节箱设置在所述高干预压段机架和所述压榨段机架的连接处,且位于所述上层驱动辊和所述下层驱动辊的刮板出泥处下方;同时所述调节箱的出料口位于传送带的正上方;所述调节箱的内侧壁上部设有物料限位器。

优选的,所述上层驱动辊和所述螺旋布料装置均耦合第一步进电机。

优选的,所述螺旋布料装置耦合第二步进电机,所述第二步进电机连接有控制器;且所述螺旋布料装置与所述驱动辊连锁启停。

优选的,所述伸缩装置上方的所述压榨段机架上设有限位开关;所述挤压板的下表面设有压力传感装置。

优选的,所述高干预压段机架上还安装有用于清洗所述上层滤带的上层清洗管和用于清洗所述下层滤带的下层清洗管。

优选的,所述高干预压段机架上还分别设置上层滤带张紧液压件和下层滤带张紧液压件。

优选的,所述上层滤带和所述下层滤带均为高强聚脂滤带。

优选的,所述传送带为超高强度尼龙带。

()有益效果

本发明提供了一种连续式深度压榨污泥深度脱水装置。与现有技术相比,具备以下有益效果:

1、本发明提供的一种连续式深度压榨污泥深度脱水装置,首先利用高干预压段的上层滤带组件和下层滤带组件协同配合,对高含水率的污泥进行预挤压以脱除部分水份,然后将预挤压脱除水份后的污泥存储在高干预压段和压榨段之间设置的调节箱中短暂过渡后,转到压榨段,最后再由压榨段的深度压榨组件对上述经过预挤压脱水后的污泥进行进一步超强压力脱水。且在一次脱水结束后,调节箱会再次落料,并进行下一次循环,科持续不断的对污泥进行深度脱水。本发明的连续式深度压榨污泥深度脱水装置,可连续脱水,脱水压力超强,且操作便捷,相比于现有脱水装置,脱水效果更理想,污泥含水率低,体积小,满足相关标准且便于后续处理。

2、本发明中协同作用组件中的预挤辊,其辊轮外侧的弧面上排列设置有透水沉孔和横向排水纹线槽,同时预挤辊两端盲板处设置有排水孔,便于高干预压段污泥脱除水分的排出,使污泥脱水效果更好。

(发明人:陶光朝;谢长血;戴云帆)
