公布日：2023.06.23
申请日：2022.12.12
分类号：C02F3/30(2023.01)I
摘要
本发明为一种后置硫自养脱氮一体化生活污水处理设备，由水解酸化区、接触氧化区、高效沉淀区和后置硫自养脱氮滤池等单元组成，辅以曝气装置、MBBR生物填料、硫自养滤池生物填料、滤池承托层以及反洗反吹系统和高效斜管填料等，高效沉淀区进行泥水分离，采用后置硫自养脱氮滤池进行总氮的脱除，无需外加碳源，效率高，节能，环保，本发明具有制作简单、安装方便、占地面积小；适合C/N比较低生活污水的处理，脱氮效果稳定，避免脱氮系统对外加碳源的依赖，处理后的污水可以稳定达标排放，也可回用于绿化灌溉等。
权利要求书
1.一种后置硫自养脱氮一体化生活污水处理设备，包括水解酸化区、接触氧化区、高效沉淀区和后置硫自养脱氮滤池，污水通过进水口依次经过水解酸化区、接触氧化区、高效沉淀区和后置硫自养脱氮滤池，水解酸化区和接触氧化区之间通过隔板隔开，且其底部相通，其特征在于，接触氧化区的出液口设置在接触氧化区的右侧上部，并与中心导流筒的入液口相连，中心导流筒的出液口竖直向下；高效沉淀区与后置硫自养脱氮滤池之间的入液口设置在高效沉淀区右侧上部，入液口与滤池V形布水槽相连；在高效沉淀区底部设有污泥回流管路回连至水解酸化区；在后置硫自养脱氮滤池中，从上至下依次为滤池反洗集水槽、滤池V形布水槽、硫自养滤池生物填料和滤池承托层；在滤池反洗集水槽右侧设有回流管路回连至水解酸化区；在后置硫自养脱氮滤池内底部设有反洗水入口和空气入口，空气输送管路分别与接触氧化区底部的空气入口和后置硫自养脱氮滤池的空气入口相连；在水解酸化区、接触氧化区、高效沉淀区和后置硫自养脱氮滤池内分别填充生物填料。
2.如权利要求1所述的一种后置硫自养脱氮一体化生活污水处理设备，其特征在于，在后置硫自养脱氮滤池下部右侧设有出水口。
3.如权利要求1所述的一种后置硫自养脱氮一体化生活污水处理设备，其特征在于，所述高效沉淀区内底部为污泥斗，污泥斗底部为漏斗式排污口，中心导流筒的顶部固定在设备内顶部，中心导流筒筒体竖直向下，且一侧开口与接触氧化区出液口相连，筒体底部开口向下，从接触氧化区至中心导流筒内物质从污泥斗流出；在高效沉淀区内中部还设有斜管填料。
4.如权利要求1所述的一种后置硫自养脱氮一体化生活污水处理设备，其特征在于，在接触氧化区内底部设有曝气装置。
5.如权利要求1所述的一种后置硫自养脱氮一体化生活污水处理设备，其特征在于，接触氧化区与高效沉淀区之间、高效沉淀区与后置硫自养脱氮滤池之间分别通过隔板隔开，且其上部分别相通。
6.如权利要求1所述的一种后置硫自养脱氮一体化生活污水处理设备，其特征在于，所述水解酸化区为缺氧区。

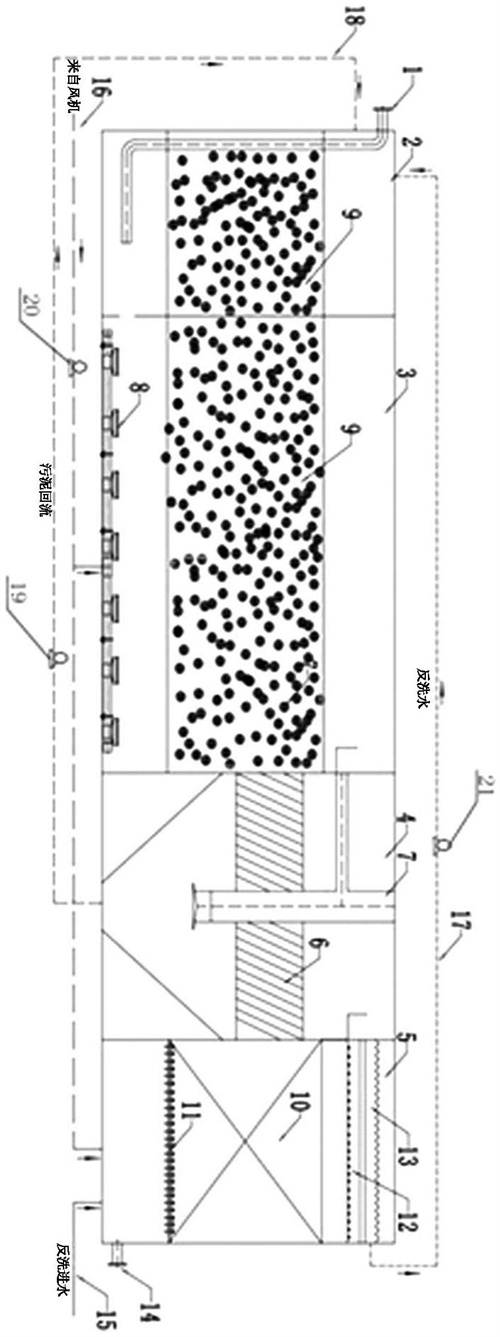

发明内容
为了解决上述技术问题，本发明为一种后置硫自养脱氮一体化生活污水处理设备，其技术方案为：包括水解酸化区、接触氧化区、高效沉淀区和后置硫自养脱氮滤池，污水通过进水口依次经过水解酸化区、接触氧化区、高效沉淀区和后置硫自养脱氮滤池，水解酸化区和接触氧化区之间通过隔板隔开，且其底部相通，接触氧化区的出液口设置在接触氧化区的右侧上部，并与中心导流筒的入液口相连，中心导流筒的出液口竖直向下；高效沉淀区与后置硫自养脱氮滤池之间的入液口设置在高效沉淀区右侧上部，入液口与滤池V形布水槽相连；在高效沉淀区底部设有污泥回流管路回连至水解酸化区；在后置硫自养脱氮滤池中，从上至下依次为滤池反洗集水槽、滤池V形布水槽、硫自养滤池生物填料和滤池承托层；在滤池反洗集水槽右侧设有回流管路回连至水解酸化区；在后置硫自养脱氮滤池内底部设有反洗水入口和空气入口，空气输送管路分别与接触氧化区底部的空气入口和后置硫自养脱氮滤池的空气入口相连；在水解酸化区、接触氧化区、高效沉淀区和后置硫自养脱氮滤池内分别填充生物填料。
进一步地，在后置硫自养脱氮滤池下部右侧设有出水口。
进一步地，所述高效沉淀区内底部为污泥斗，污泥斗底部为漏斗式排污口，中心导流筒的顶部固定在设备内顶部，中心导流筒筒体竖直向下，且一侧开口与接触氧化区出液口相连，筒体底部开口向下，从接触氧化区至中心导流筒内物质从污泥斗流出；在高效沉淀区内中部还设有斜管填料。
进一步地，在接触氧化区内底部设有曝气装置。
进一步地，接触氧化区与高效沉淀区之间、高效沉淀区与后置硫自养脱氮滤池之间分别通过隔板隔开，且其上部分别相通。
进一步地，所述水解酸化区为缺氧区。
本发明的有益效果为：本发明为一种后置硫自养脱氮一体化生活污水处理设备，由水解酸化区、接触氧化区、高效沉淀区和后置硫自养脱氮滤池等单元组成，辅以曝气装置、MBBR生物填料、硫自养滤池生物填料、滤池承托层以及反洗反吹系统和高效斜管填料等，高效沉淀区进行泥水分离，采用后置硫自养脱氮滤池进行总氮的脱除，无需外加碳源，效率高，节能，环保，本发明具有制作简单、安装方便、占地面积小；适合C/N比较低生活污水的处理，脱氮效果稳定，避免脱氮系统对外加碳源的依赖，处理后的污水可以稳定达标排放，也可回用于绿化灌溉等。
（发明人：周磊;吕海东）
