公布日：2023.05.26
申请日：2022.12.06
分类号：C02F1/461(2023.01)I
摘要
本发明涉及废水处理技术领域，具体涉及一种内循环电化学有机废水处理装置及处理方法，包括处理箱、循环进水管、循环出水管、加压水泵、阳极电极板、阴极电极板和两个安装组件，安装组件包括封闭板、连接架和安装板，连接架的两端分别与安装板和封闭板和安装板固定连接，安装板具有安装槽，阳极电极板设置在靠近循环进水管的安装槽处，阴极电极板设置在靠近循环出水管的安装槽处，需要对阳极电极板或阴极电极板进行更换时，可向上拉动封闭板，使得安装板从处理箱中移动出来，便能够对阳极电极板或阴极电极板进行更换，以更换上不同种类的有机废水对应类型的阳极电极板或阴极电极板，从而提高内循环电化学有机废水处理装置的实用性。
权利要求书

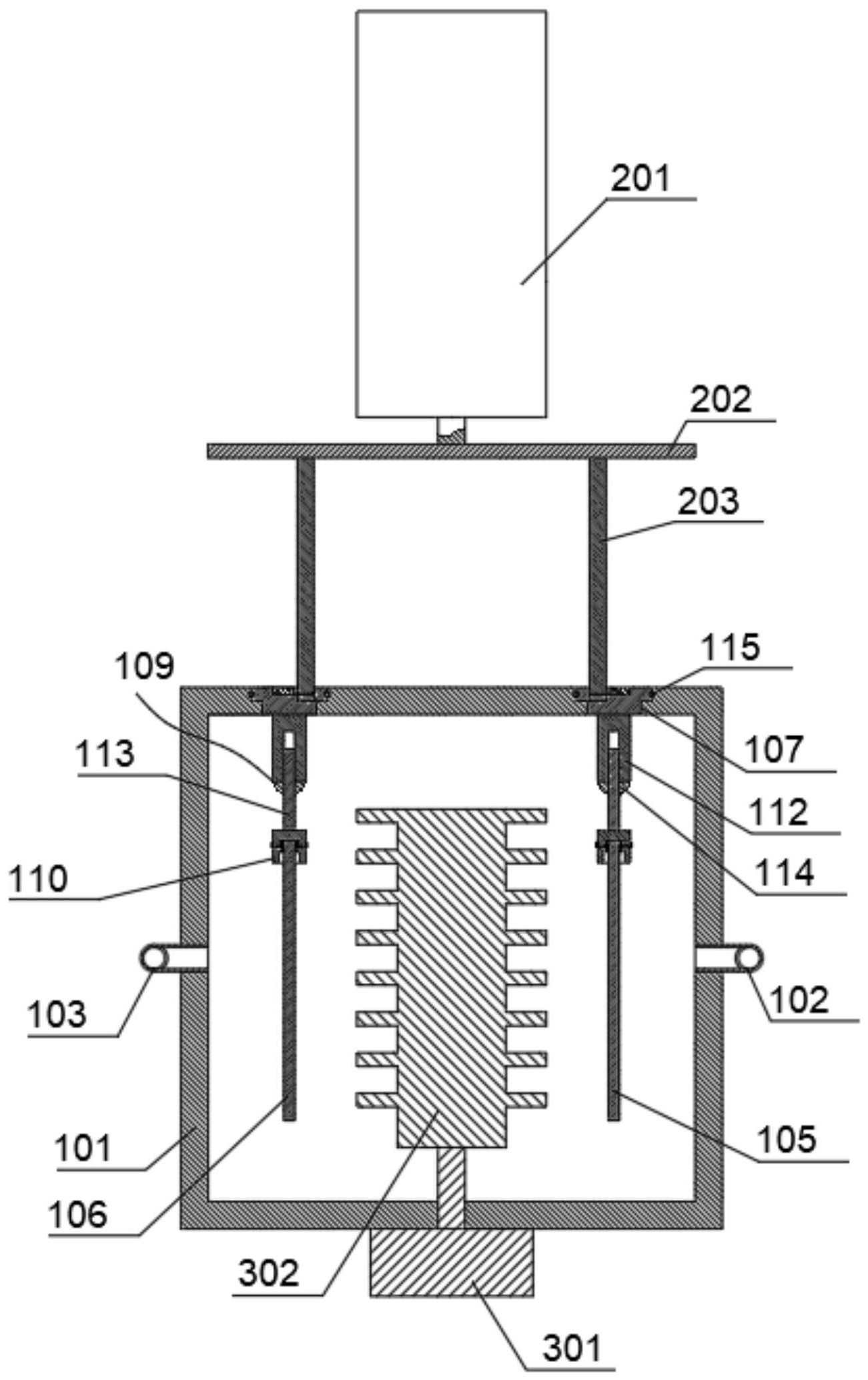

1.一种内循环电化学有机废水处理装置，其特征在于，包括处理箱、循环进水管、循环出水管、加压水泵、阳极电极板、阴极电极板和两个安装组件，所述循环进水管的一端与所述处理箱连通，所述循环出水管的一端与所述处理箱连通，所述加压水泵固定设置在所述处理箱的外侧，所述循环进水管的另一端与所述循环出水管的另一端通过所述加压水泵相连通，所述处理箱的顶部两侧均设置有开口，两个所述安装组件分别设置在两个所述开口处；所述安装组件包括封闭板、连接架和安装板，所述连接架的两端分别与所述安装板和所述封闭板和所述安装板固定连接，所述安装板具有安装槽，所述阳极电极板设置在靠近所述循环进水管的所述安装槽处，所述阴极电极板设置在所述靠近所述循环出水管的所述安装槽处。
2.如权利要求1所述的内循环电化学有机废水处理装置，其特征在于，所述连接架包括固定架、活动架和胀紧套，所述固定架的顶部与所述封闭板固定连接，所述活动架与所述固定架滑动连接，所述胀紧套设置在所述固定架的底部，所述活动架穿设在所述胀紧套中，所述活动架的底部与所述安装板固定连接。
3.如权利要求2所述的内循环电化学有机废水处理装置，其特征在于，所述安装组件还包括密封胶圈，所述密封胶圈与所述封闭板固定连接，所述密封胶圈套设在所述封闭板的侧面。
4.如权利要求3所述的内循环电化学有机废水处理装置，其特征在于，所述内循环电化学有机废水处理装置还包括驱动组件，所述驱动组件包括伸缩气缸、连接杆和两个伸缩杆，所述伸缩气缸固定安装在所述处理箱的上方，所述连接杆与所述伸缩气缸的输出端固定连接，两个所述伸缩杆的顶部分别与所述连接杆固定连接，两个所述伸缩杆分别位于两个所述封闭板的上方，且两个所述伸缩杆分别与两个所述封闭板拆卸连接。
5.一种内循环电化学有机废水处理方法，应用于如权利要求4所述的内循环电化学有机废水处理装置，其特征在于，具体包括以下步骤：当所述阳极电极板或所述阴极电极板需要进行更换时，通过将所述伸缩杆与所述封闭板进行连接，所述伸缩气缸运行带动所述封闭板向上移动，以将所述安装板移动出所述处理箱，便能够对所述阳极电极板或所述阴极电极板进行更换；更换完成后，所述加压水泵运行使得有机废水通过所述循环出水管出所述处理箱，并通过所述循环进水管进所述处理箱，以进行内循环；所述阳极电极板和所述阴极电极板共同作用对有机废水进行处理。
发明内容
本发明的目的在于提供一种内循环电化学有机废水处理装置及处理方法，以提高内循环电化学有机废水处理装置的实用性。
为实现上述目的，本发明提供了一种内循环电化学有机废水处理装置，包括处理箱、循环进水管、循环出水管、加压水泵、阳极电极板、阴极电极板和两个安装组件，所述循环进水管的一端与所述处理箱连通，所述循环出水管的一端与所述处理箱连通，所述加压水泵固定设置在所述处理箱的外侧，所述循环进水管的另一端与所述循环出水管的另一端通过所述加压水泵相连通，所述处理箱的顶部两侧均设置有开口，两个所述安装组件分别设置在两个所述开口处；
所述安装组件包括封闭板、连接架和安装板，所述连接架的两端分别与所述安装板和所述封闭板和所述安装板固定连接，所述安装板具有安装槽，所述阳极电极板设置在靠近所述循环进水管的所述安装槽处，所述阴极电极板设置在所述靠近所述循环出水管的所述安装槽处。
其中，所述连接架包括固定架、活动架和胀紧套，所述固定架的顶部与所述封闭板固定连接，所述活动架与所述固定架滑动连接，所述胀紧套设置在所述固定架的底部，所述活动架穿设在所述胀紧套中，所述活动架的底部与所述安装板固定连接。
其中，所述安装组件还包括密封胶圈，所述密封胶圈与所述封闭板固定连接，所述密封胶圈套设在所述封闭板的侧面。
其中，所述内循环电化学有机废水处理装置还包括驱动组件，所述驱动组件包括伸缩气缸、连接杆和两个伸缩杆，所述伸缩气缸固定安装在所述处理箱的上方，所述连接杆与所述伸缩气缸的输出端固定连接，两个所述伸缩杆的顶部分别与所述连接杆固定连接，两个所述伸缩杆分别位于两个所述封闭板的上方，且两个所述伸缩杆分别与两个所述封闭板拆卸连接。
本发明还提供一种内循环电化学有机废水处理方法，应用于如上述所述的内循环电化学有机废水处理装置，具体包括以下步骤：
当所述阳极电极板或所述阴极电极板需要进行更换时，通过将所述伸缩杆与所述封闭板进行连接，所述伸缩气缸运行带动所述封闭板向上移动，以将所述安装板移动出所述处理箱，便能够对所述阳极电极板或所述阴极电极板进行更换；
更换完成后，所述加压水泵运行使得有机废水通过所述循环出水管出所述处理箱，并通过所述循环进水管进所述处理箱，以进行内循环
所述阳极电极板和所述阴极电极板共同作用对有机废水进行处理。
本发明的一种内循环电化学有机废水处理装置及处理方法，需要对所述阳极电极板或所述阴极电极板进行更换时，可向上拉动所述封闭板，使得所述安装板从所述处理箱中移动出来，便能够对所述阳极电极板或所述阴极电极板进行更换，以更换上不同种类的有机废水对应类型的所述阳极电极板或所述阴极电极板，从而提高内循环电化学有机废水处理装置的实用性。
（发明人：李多;约翰·查尔斯·科瑞谭登;郁文皓;袁汝旭）
