公布日：2023.04.11
申请日：2022.12.28
分类号：B01D21/02(2006.01)I;C02F3/12(2023.01)I;B01D21/24(2006.01)I
摘要
本发明提供了一种多功能环流澄清器和污水处理系统。所述环流澄清器包括澄清器主体、位于所述澄清器主体内部的填料、气冲组件、辅助环流组件和位于所述填料上方的浮动堰，其中，所述浮动堰包括：排水管，用于排出所述澄清器主体中的上清液，所述排水管的一端固定在所述澄清器主体上并与外部的出水管道连接；收水支管，第一端管口向上，第二端管口与所述排水管连通；以及堰体，套设在所述收水支管上，与所述收水支管构成移动副，所述移动副的方向为所述收水支管的第一端与第二端的连线方向。

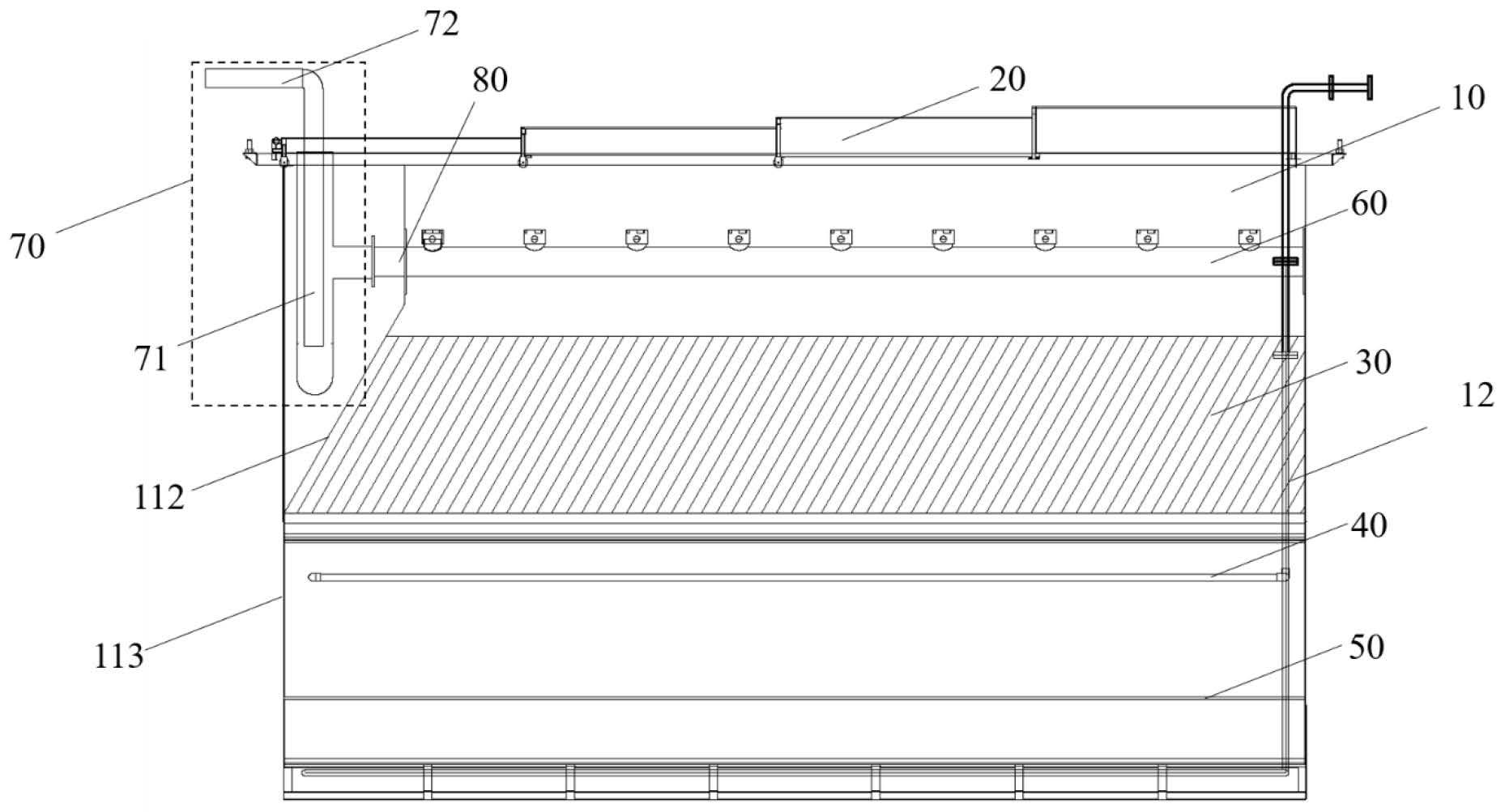

权利要求书
1.一种多功能环流澄清器，其特征在于，所述环流澄清器包括澄清器主体、位于所述澄清器主体内部的填料、气冲组件、辅助环流组件和位于所述填料上方的浮动堰，其中，所述浮动堰包括：排水管，用于排出所述澄清器主体中的上清液，所述排水管的一端固定在所述澄清器主体上并与外部的出水管道连接；收水支管，第一端管口向上，第二端管口与所述排水管连通；以及堰体，套设在所述收水支管上，与所述收水支管构成移动副，所述移动副的方向为所述收水支管的第一端与第二端的连线方向，并且所述堰体的数量对应所述收水支管的数量，每个所述收水支管上均套设有所述堰体；其中所述堰体沿所述收水支管移动的动力源于所述堰体从所述澄清器中的液体所获得的浮力及自身重力；所述堰体的上沿开设有堰口，和/或在堰体上开设有增流孔。
2.根据权利要求1所述的多功能环流澄清器，其特征在于，所述浮动堰还包括限位装置；所述限位装置的下端与所述收水支管连接；所述限位装置的上方的限位空间高度小于所述堰体的最大浮动范围的高度。
3.根据权利要求1所述的多功能环流澄清器，其特征在于，所述多功能环流澄清器还出水机构，所述出水机构包括：储液连通管，与所述出水管道连通，用于接收所述排水管中溢出的上清液；排放管道，用于排放所述储液连通管中的上清液。
4.根据权利要求1所述的多功能环流澄清器，其特征在于，所述澄清器主体包括前端板、后端板和连接所述前端板和所述后端板的两个侧端板，所述后端板沿竖直方向设置，所述前端板包括：第一前端板，平行于所述后端板设置；第二前端板，位于所述第一前端板下方，并从所述第一前端板下方向前延伸；第三前端板，位于所述第二前端板下方，平行于所述后端板设置，其中，所述排水管的一端固定在所述第一前端板上；所述侧端板的上端设有入水孔，且所述两个侧端板的下沿之间开设有流通槽。
5.根据权利要求4所述的多功能环流澄清器，其特征在于，所述辅助环流组件包括：辅助环流管，位于所述流通槽下方；第二进气管，与所述辅助环流管连通；第二气体输入组件，连通所述第二进气管。
6.根据权利要求1所述的多功能环流澄清器，其特征在于，所述气冲组件包括：气冲管，沿水平方向布设在所述填料下方；第一进气管，下端与所述气冲管连通；第一气体输入组件，与所述第一进气管上端连通，其中所述气冲管上开设有多个出气孔。
7.根据权利要求1至6中任一项所述的多功能环流澄清器，其特征在于，所述环流澄清器还包括位于所述澄清器主体上沿的遮蔽机构，所述遮蔽机构包括：固定遮板，固定地遮蔽所述澄清器主体的第一区域；滑动遮板，可滑动地遮蔽所述澄清器主体的第二区域；轨道组件，连接在所述澄清器主体的上沿，所述滑动遮板设置在所述轨道组件上。
8.一种水处理系统，其特征在于，所述水处理系统包括权利要求1至7中任一项所述的多功能环流澄清器。
发明内容
针对现有技术的不足，本发明提供一种多功能环流澄清器和污水处理系统，该多功能环流澄清器中的浮动堰能够随水位自动调整堰板高度，且能够解决藻类滋生、积泥和环流动力不足的问题。
本发明的第一方面提供了一种多功能环流澄清器，所述环流澄清器包括澄清器主体、位于所述澄清器主体内部的填料、气冲组件、辅助环流组件和位于所述填料上方的浮动堰，其中，所述浮动堰包括：
排水管，用于排出所述澄清器主体中的上清液，所述排水管的一端固定在所述澄清器主体上并与外部的出水管道连接；
收水支管，第一端管口向上，第二端管口与所述排水管连通；以及
堰体，套设在所述收水支管上，与所述收水支管构成移动副，所述移动副的方向为所述收水支管的第一端与第二端的连线方向。
进一步地，所述堰体沿所述收水支管移动的动力源于所述堰体从所述澄清器中的液体所获得的浮力及自身重力。
进一步地，所述堰体的上沿开设有堰口，和/或在堰体上开设有增流孔。
进一步地，所述浮动堰还包括限位装置，
所述限位装置的下端与所述收水支管连接；
所述限位装置的上方的限位空间高度小于所述堰体的最大浮动范围的高度。
进一步地，所述多功能环流澄清器还包括出水机构，所述出水机构包括：
储液连通管，与所述出水管道连通，用于接收所述排水管中溢出的上清液；
排放管道，用于排放所述储液连通管中的上清液。
进一步地，所述澄清器主体包括前端板、后端板和连接所述前端板和所述后端板的两个侧端板，所述后端板沿竖直方向设置，所述前端板包括：
第一前端板，平行于所述后端板设置；
第二前端板，位于所述第一前端板下方，并从所述第一前端板下方向前延伸；
第三前端板，位于所述第二前端板下方，平行于所述后端板设置，其中，所述排水管的一端固定在所述第一前端板上；
所述侧端板的上端设有入水孔，且所述两个侧端板的下沿之间开设有流通槽。
进一步地，所述辅助环流组件包括：
辅助环流管，位于所述流通槽下方；
第二进气管，与所述辅助环流管连通；
第二气体输入组件，连通所述第二进气管。
进一步地，所述气冲组件包括：
气冲管，沿水平方向布设在所述填料下方；
第一进气管，下端与所述气冲管连通；
第一气体输入组件，与所述第一进气管上端连通，其中所述气冲管上开设有多个出气孔。
进一步地，所述环流澄清器还包括位于所述澄清器主体上沿的遮蔽机构，所述遮蔽机构包括：
固定遮板，固定地遮蔽所述澄清器主体的第一区域；
滑动遮板，可滑动地遮蔽所述澄清器主体的第二区域；
轨道组件，连接在所述澄清器主体的上沿，所述滑动遮板设置在所述轨道组件上。
根据本发明的第二方面提供了一种污水处理系统，所述污水处理系统包括第一方面所述的多功能环流澄清器。
本发明提供的多功能环流澄清器中通过设置自调节浮动堰，解决了传统固定堰板存在的问题，能够利用堰体的重力和浮力决定堰体相对于收水支管的高度，当环流澄清器中的上清液液面上升时，堰体上升，当液面下降时，堰体下降，因而实现堰体相对于收水支管随着上清液的液面高度变化而变化，在多个环流澄清器联动运行的情况下，无需通过手动调平，在长期使用过程中能够保证堰板高度一致，由此，上述浮动堰结构尤其适用于地埋式污水处理设施，由于检修空间相对封闭，而操作不便的情况。并且通过在排水管上相应设置堰体和收水支管的数量，可以实现排水量的变化调节，从而适应不同环境和不同尺寸的环流澄清器。在环流澄清器中，加入气冲组件能够对填料下方的区域水流进行扰动产生冲洗作用，避免沉淀区填料处的积泥堵塞的问题。通过设置辅助环流组件能够解决常规曝气装置产生的环流动力不足问题，在环流澄清器底部加装辅助环流管强化环流效果，能够实现污泥和污水的充分混合和高效传质。通过在澄清器主体上方设置遮蔽结构能够避免阳光照射使得澄清器主体内部滋生藻类。此外，多功能环流澄清器中设置有出水机构，此出水机构的管道设置在水面以上，便于后续环流澄清器和管道的检修。
（发明人：张青;陈福明;王思琦;孔树伟;李志高;赵红兵;童放）
