公布日：2023.05.23
申请日：2023.01.28
分类号：B01D24/46(2006.01)I;B01D24/44(2006.01)I;B01D24/12(2006.01)I
摘要
本发明涉及工业废水处理技术领域，具体为一种含金属杂质的工业废水处理设备，包括主箱，主箱中放置有过滤棉层，过滤棉层上方接触有刮痧件，刮痧件的斜上方连接有中转水箱，中转水箱的一侧连通有虹吸管，且中转水箱上方设置有水槽，虹吸管的一端延伸到水槽中，中转水箱顶部固定有车架，水槽的底部固定有闭合方框状的控制凹轨，本发明利用水流下落冲击刮痧件，最大程度提升能量的利用率，控制刮痧件转动，废水通过过滤棉层过滤，在过滤棉层上表面聚集的金属杂质刮痧件推动转移，最终金属杂质通过主箱上的斜坡外排回收，这样废水平铺的下渗方式，配合刮痧件稳定平推金属杂质，实现对废水的高质量处理。
权利要求书

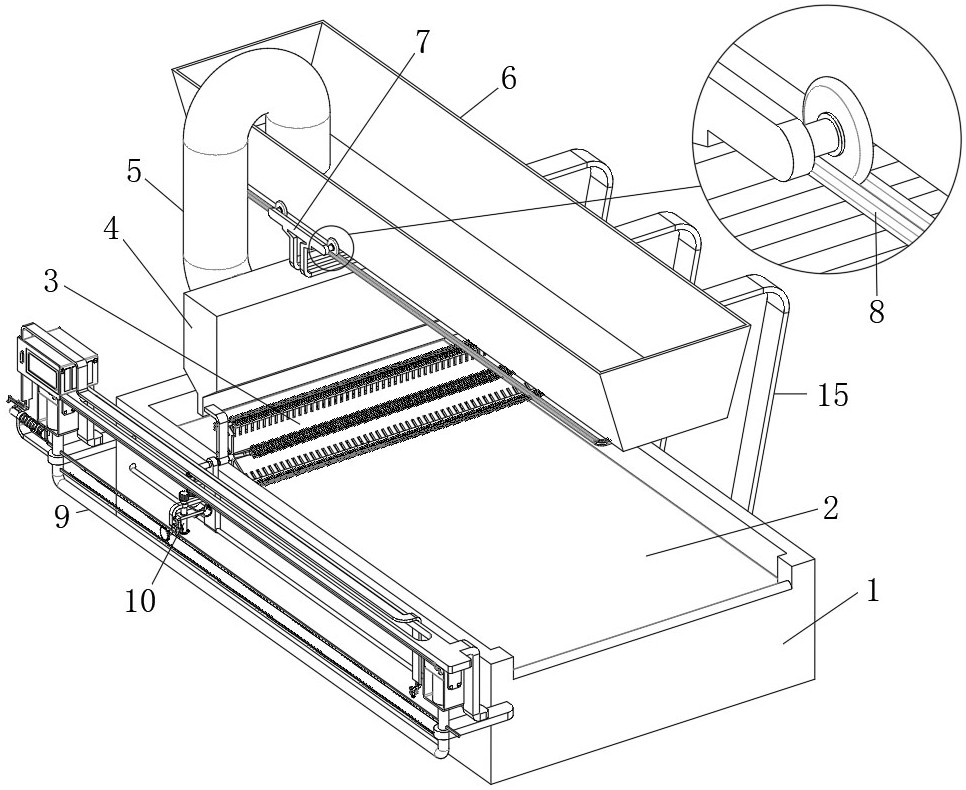

1.一种含金属杂质的工业废水处理设备，包括主箱(1)，其特征在于：所述主箱(1)中放置有过滤棉层(2)，过滤棉层(2)上方接触有刮痧件(3)，刮痧件(3)的斜上方连接有中转水箱(4)，中转水箱(4)的一侧连通有虹吸管(5)，且中转水箱(4)上方设置有水槽(6)，虹吸管(5)的一端延伸到水槽(6)中，中转水箱(4)顶部固定有车架(7)，水槽(6)的底部固定有闭合方框状的控制凹轨(8)，车架(7)的滚轮搭在控制凹轨(8)上，控制凹轨(8)引导车架(7)定向往复移动，所述主箱(1)的一侧连接有控制件(9)，控制件(9)上设置有动力件(10)，动力件(10)一端和刮痧件(3)连接，所述主箱(1)顶部开口的扁方盒状，且主箱(1)的一侧开设供杂质外排的斜坡，主箱(1)和水槽(6)之间固定有多个均匀分布的第一轴体(15)，主箱(1)底板上开设有多个均匀分布的排水孔，所述刮痧件(3)移动推动过滤棉层(2)上滞留的杂质，使杂质聚集后从主箱(1)的斜坡处外排，所述中转水箱(4)为横向分布的长方箱体，且中转水箱(4)底部为Y型出水口，所述刮痧件(3)包括L型动力板(11)、中控体(12)、毛刷(13)和内轴杆(14)，所述中控体(12)包括中筒和中筒外部环设的多个均匀分布的长板，中控体(12)的每个长板外边缘上均固定有毛刷(13)，中控体(12)的中筒内贯穿有内轴杆(14)，且中控体(12)的两端均设置有L型动力板(11)，L型动力板(11)一端固定在中转水箱(4)上，内轴杆(14)活动套接在L型动力板(11)的另一端开设的通孔中，内轴杆(14)的一端和动力件(10)传动连接，所述动力件(10)包括第一轴体(15)、T型板(16)、盘齿轮(19)、外接轴(22)、第二轴体(23)和弓形导向柱(24)，所述T型板(16)包括立板和立板一侧连接的横板，T型板(16)的立板上开设有两个通孔，且每个通孔中均活动贯穿有弓形导向柱(24)，弓形导向柱(24)的两端均固定在主箱(1)上，T型板(16)的横板一端贯穿有第一轴体(15)，第一轴体(15)下端传动连接有第二轴体(23)，外接轴(22)的一端与第二轴体(23)底端传动连接有，外接轴(22)的另一端固定有盘齿轮(19)，盘齿轮(19)和控制件(9)传动连接，所述第一轴体(15)和第二轴体(23)均包括中柱、中柱一端固定的锥齿轮和中柱另一端固定的轴齿轮，第一轴体(15)的轴齿轮和第二轴体(23)的轴齿轮啮合连接，内轴杆(14)一端通过固定锥齿轮实现与第一轴体(15)的垂直传动，内轴杆(14)活动套接在T型板(16)上开设的通孔，外接轴(22)的一端通过固定锥齿轮实现与第二轴体(23)的垂直传动，所述动力件(10)还包括L型控制柱(17)、凹折金属片(18)、L型限位板(20)和弹力夹片(21)所述第一轴体(15)的中柱活动套接在T型板(16)的横板上开设的通孔中，L型控制柱(17)的一端固定在T型板(16)上，L型控制柱(17)的另一端侧面固定有凹折金属片(18)，凹折金属片(18)和控制件(9)对接触发控制件(9)的复位，第二轴体(23)的中柱活动贯穿L型控制柱(17)上开设的通孔中，L型控制柱(17)的下方设置有L型限位板(20)，L型限位板(20)一侧和L型控制柱(17)的一侧滑动接触，第二轴体(23)的中柱活动套接在L型限位板(20)上开设的通孔中，外接轴(22)活动套接在L型限位板(20)一端开设的通孔中，L型限位板(20)的另一端被弹力夹片(21)夹持，弹力夹片(21)包括凹型片和凹型片两端均一体连接的弧形片，弹力夹片(21)的中部固定在T型板(16)上，所述控制件(9)包括线盒(25)、时控电源(26)、端控组件(27)、凹折金属柱(28)、第一齿条(29)、第二齿条(30)、压簧(31)、通电开关(32)、外接板(33)、电磁铁(34)和限位板架(35)，所述凹折金属柱(28)的上方平行分布有第一齿条(29)，第一齿条(29)上方平行分布有第二齿条(30)，第一齿条(29)和齿面和第二齿条(30)的齿面相对分布，第一齿条(29)和第二齿条(30)之间分布有盘齿轮(19)，主箱(1)的外部两侧均固定有外接板(33)，每个外接板(33)分别对应连接凹折金属柱(28)的一端，凹折金属柱(28)的柱体活动贯穿外接板(33)上开设的通孔，凹折金属柱(28)的两个端部上方均设置有电磁铁(34)，两个电磁铁(34)分别固定在限位板架(35)的两端位置，限位板架(35)包括长板和长板两端均垂直连接的Z型板，限位板架(35)上的Z型板一端固定在外接板(33)上，限位板架(35)的上方固定有时控电源(26)，每个电磁铁(34)和时控电源(26)之间均连接有供电导线，时控电源(26)上固定有线盒(25)，线盒(25)的一端延伸到第二齿条(30)的一端侧面位置，第二齿条(30)的另一端连接有端控组件(27)，线盒(25)的另一端延伸到端控组件(27)一侧位置，线盒(25)的两端均连接有通电开关(32)，一个通电开关(32)用来对接端控组件(27)，另一个通电开关(32)用来对接凹折金属片(18)，凹折金属柱(28)的两端杆体上均套有压簧(31)，压簧(31)一端支撑第一齿条(29)，另一端支撑外接板(33)。
2.根据权利要求1所述的一种含金属杂质的工业废水处理设备，其特征在于：所述第一齿条(29)的两端均固定在凹折金属柱(28)上，第二齿条(30)的两端均活动贯穿凹折金属柱(28)上开设的棱柱孔，所述端控组件(27)设置在一个外接板(33)上。
3.根据权利要求2所述的一种含金属杂质的工业废水处理设备，其特征在于：所述端控组件(27)包括弓形金属片(36)、L型托板(37)、内柱(38)和第一弹簧(39)，所述L型托板(37)的一端固定在凹折金属柱(28)上，L型托板(37)的另一端开设有通孔，且通孔中活动贯穿有内柱(38)，内柱(38)的一端套有第一弹簧(39)，且内柱(38)另一端侧面固定有弓形金属片(36)，内柱(38)一端和第二齿条(30)固定连接，第一弹簧(39)支撑在第二齿条(30)和L型托板(37)之间，弓形金属片(36)对接其侧设置的通电开关(32)。
4.根据权利要求3所述的一种含金属杂质的工业废水处理设备，其特征在于：所述通电开关(32)包括绝缘板(40)、细导线(41)和J型弹性引脚片(42)，所述绝缘板(40)固定在压簧(31)上，绝缘板(40)的一侧固定有两个J型弹性引脚片(42)，每个J型弹性引脚片(42)上均连接有一根细导线(41)，细导线(41)沿着压簧(31)布线，细导线(41)对接到时控电源(26)上。
发明内容
本发明的目的在于提供一种含金属杂质的工业废水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种含金属杂质的工业废水处理设备，包括主箱，所述主箱中放置有过滤棉层，过滤棉层上方接触有刮痧件，刮痧件的斜上方连接有中转水箱，中转水箱的一侧连通有虹吸管，且中转水箱上方设置有水槽，虹吸管的一端延伸到水槽中，中转水箱顶部固定有车架，水槽的底部固定有闭合方框状的控制凹轨，车架的滚轮搭在控制凹轨上，控制凹轨来引导车架定向往复移动，所述主箱的一侧连接有控制件，控制件上设置有动力件，动力件一端和刮痧件连接，所述主箱顶部开口的扁方盒状，且主箱的一侧开设供杂质外排的斜坡，主箱和水槽之间固定有多个均匀分布的第一轴体，主箱底板上开设有多个均匀分布的排水孔。
优选的，所述刮痧件移动推动过滤棉层上滞留的杂质，使杂质聚集后从主箱的斜坡处外排，所述中转水箱为横向分布的长方箱体，且中转水箱底部为Y型出水口。
优选的，所述刮痧件包括L型动力板、中控体、毛刷和内轴杆，所述中控体包括中筒和中筒外部环设的多个均匀分布的长板，中控体的每个长板外边缘上均固定有毛刷，中控体的中筒内贯穿有内轴杆，且中控体的两端均设置有L型动力板，L型动力板一端固定在中转水箱上，内轴杆活动套接在L型动力板的另一端开设的通孔中，内轴杆的一端和动力件传动连接。
优选的，所述动力件包括第一轴体、T型板、盘齿轮、外接轴、第二轴体和弓形导向柱，所述T型板包括立板和立板一侧连接的横板，T型板的立板上开设有两个通孔，且每个通孔中均活动贯穿有弓形导向柱，弓形导向柱的两端均固定在主箱上，T型板的横板一端贯穿有第一轴体，第一轴体下端传动连接有第二轴体，外接轴的一端与第二轴体底端传动连接，外接轴的另一端固定有盘齿轮，盘齿轮和控制件传动连接，所述第一轴体和第二轴体均包括中柱、中柱一端固定的锥齿轮和中柱另一端固定的轴齿轮，第一轴体的轴齿轮和第二轴体的轴齿轮啮合连接，内轴杆一端通过固定锥齿轮实现与第一轴体的垂直传动，内轴杆活动套接在T型板上开设的通孔，外接轴的一端通过固定锥齿轮实现与第二轴体的垂直传动。
优选的，所述动力件还包括L型控制柱、凹折金属片、L型限位板和弹力夹片所述第一轴体的中柱活动套接在T型板的横板上开设的通孔中，L型控制柱的一端固定在T型板上，L型控制柱的另一端侧面固定有凹折金属片，凹折金属片和控制件对接触发控制件的复位，第二轴体的中柱活动贯穿L型控制柱上开设的通孔中，L型控制柱的下方设置有L型限位板，L型限位板一侧和L型控制柱的一侧滑动接触，第二轴体的中柱活动套接在L型限位板上开设的通孔中，外接轴活动套接在L型限位板一端开设的通孔中，L型限位板的另一端被弹力夹片夹持，弹力夹片包括凹型片和凹型片两端均一体连接的弧形片，弹力夹片的中部固定在T型板上。
优选的，所述控制件包括线盒、时控电源、端控组件、凹折金属柱、第一齿条、第二齿条、压簧、通电开关、外接板、电磁铁和限位板架，所述凹折金属柱的上方平行分布有第一齿条，第一齿条上方平行分布有第二齿条，第一齿条和齿面和第二齿条的齿面相对分布，第一齿条和第二齿条之间分布有盘齿轮，主箱的外部两侧均固定有外接板，每个外接板分别对应连接凹折金属柱的一端，凹折金属柱的柱体活动贯穿外接板上开设的通孔，凹折金属柱的两个端部上方均设置有电磁铁，两个电磁铁分别固定在限位板架的两端位置，限位板架包括长板和长板两端均垂直连接的Z型板，限位板架上的Z型板一端固定在外接板上，限位板架的上方固定有时控电源，每个电磁铁和时控电源之间均连接有供电导线，时控电源上固定有线盒，线盒的一端延伸到第二齿条的一端侧面位置，第二齿条的另一端连接有端控组件，线盒的另一端延伸到端控组件一侧位置，线盒的两端均连接有通电开关，一个通电开关用来对接端控组件，另一个通电开关用来对接凹折金属片，凹折金属柱的两端杆体上均套有压簧，压簧一端支撑第一齿条，另一端支撑外接板。
优选的，所述第一齿条的两端均固定在凹折金属柱上，第二齿条的两端均活动贯穿凹折金属柱上开设的棱柱孔，所述端控组件设置在一个外接板上。
优选的，所述端控组件包括弓形金属片、L型托板、内柱和第一弹簧，所述L型托板的一端固定在凹折金属柱上，L型托板的另一端开设有通孔，且通孔中活动贯穿有内柱，内柱的一端套有第一弹簧，且内柱另一端侧面固定有弓形金属片，内柱一端和第二齿条固定连接，第一弹簧支撑在第二齿条和L型托板之间，弓形金属片对接其侧设置的通电开关。
优选的，所述通电开关包括绝缘板、细导线和J型弹性引脚片，所述绝缘板固定在压簧上，绝缘板的一侧固定有两个J型弹性引脚片，每个J型弹性引脚片上均连接有一根细导线，细导线沿着压簧布线，细导线对接到时控电源上。
与现有技术相比，本发明的有益效果是：
1.本发明利用水流下落冲击刮痧件，最大程度提升能量的利用率，控制刮痧件转动，废水通过过滤棉层过滤，在过滤棉层上表面聚集的金属杂质刮痧件推动转移，最终金属杂质通过主箱上的斜坡外排回收，这样废水平铺的下渗方式，配合刮痧件稳定平推金属杂质，实现对废水的高质量处理。
2.本发明中设置两种复位机制，两种复位机制均实现自动化控制，一种是短时间复位，刮痧件复位移动短距离，随后刮痧件继续平推金属杂质，避免刮痧件被金属杂质卡住，此外刮痧件移动到过滤棉层的上方一侧尽头，自动触发完全复位机制，刮痧件复位移动到过滤棉层的上方工作初始位置。
（发明人：辛永光;欧宏森;辛柠灼）
