公布日：2022.08.30
申请日：2022.06.22
分类号：E02F5/28(2006.01)I;E02F3/88(2006.01)I;E02F3/90(2006.01)I;C02F11/121(2019.01)I
摘要
本发明公开了一种淤泥减量化的生态清淤船，包括：船体、泥浆吸附装置和泥浆过滤储存装置，泥浆吸附装置包含升降杆、升降杆升降驱动装置、吸泥泵头、吸泥泵以及吸泥软管；本发明的清淤船先通过泥浆吸附装置吸附河床上的淤泥，并将泥浆输送至泥浆过滤储存装置进行过滤和存储，能抽取河底上部表层浮泥污泥，不会将河床底硬底污泥清除，可严格控制吸淤深度，达到生态清淤效果；通过泥浆过滤储存装置进行泥水分离，对泥浆进行除水处理，能去除淤泥中85％-90％的水分，同时降低淤泥的体积，方便泥浆的存储和运输，减少运输和清淤成本。
权利要求书

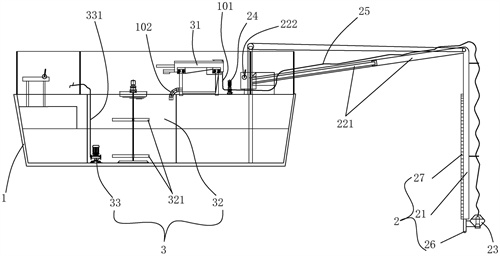

1.一种淤泥减量化的生态清淤船，其特征在于，包括：船体(1)、泥浆吸附装置(2)和泥浆过滤储存装置(3)，所述的泥浆吸附装置(2)包含升降杆(21)、升降杆升降驱动装置(22)、吸泥泵头(23)、吸泥泵(24)以及吸泥软管(25)，所述的升降杆(21)设置在升降杆升降驱动装置(22)上，所述的升降杆升降驱动装置(22)设置在船体(1)上以驱动升降杆(21)相对船体(1)升降，所述的吸泥泵头(23)设置在升降杆(21)的下部，所述升降杆(21)的下端设有防撞插杆(26)，所述的吸泥泵头(23)高于防撞插杆(26)，所述的吸泥泵(24)设置在船体(1)上，所述的吸泥软管(25)一端连接在吸泥泵头(23)上，所述的吸泥软管(25)另一端连接在吸泥泵(24)上；所述的泥浆过滤储存装置(3)包含泥浆过滤筛(31)、泥浆储存罐(32)和泥浆输出泵(33)，所述的泥浆过滤筛(31)设置在船体(1)上，所述吸泥泵(24)的输出端通过管道A(101)与泥浆过滤筛(31)连接，所述的泥浆过滤筛(31)通过管道B(102)与泥浆储存罐(32)连接，所述的泥浆输出泵(33)设置在泥浆储存罐(32)内。
2.根据权利要求1所述的一种淤泥减量化的生态清淤船，其特征在于，所述的升降杆(21)上设有用于显示升降杆(21)吃水深度的刻度尺(27)。
3.根据权利要求1所述的一种淤泥减量化的生态清淤船，其特征在于，所述的泥浆过滤筛(31)连接有排水管(311)。
4.根据权利要求1所述的一种淤泥减量化的生态清淤船，其特征在于，所述的升降杆升降驱动装置(22)包含伸缩杆组(221)和卷扬机(222)，所述伸缩杆组(221)的一端枢接在船体(1)上，所述的升降杆(21)上端与伸缩杆组(221)的另一端铰接，所述的卷扬机(222)设置在船体(1)上以驱动伸缩杆组(221)升降进而驱动升降杆(21)升降。
5.根据权利要求1所述的一种淤泥减量化的生态清淤船，其特征在于，所述的泥浆储存罐(32)内设有泥浆搅拌机(321)。
6.根据权利要求1所述的一种淤泥减量化的生态清淤船，其特征在于，所述的泥浆输出泵(33)连接有用于将泥浆储存罐(32)内的泥浆导送至岸上运输车的泥浆输送管(331)。
7.根据权利要求1所述的一种淤泥减量化的生态清淤船，其特征在于，所述的船体(1)连接有浮筒(4)。
8.根据权利要求1所述的一种淤泥减量化的生态清淤船，其特征在于，所述的吸泥泵头(23)的吸附口朝下设置。
发明内容
针对上述提到的现有技术中的河涌清淤工程中施工所需准备工作较多，工人劳动量大，施工效率低，进度缓慢的技术问题。
本发明解决其技术问题采用的技术方案是：一种淤泥减量化的生态清淤船，包括：船体、泥浆吸附装置和泥浆过滤储存装置，所述的泥浆吸附装置包含升降杆、升降杆升降驱动装置、吸泥泵头、吸泥泵以及吸泥软管，所述的升降杆设置在升降杆升降驱动装置上，所述的升降杆升降驱动装置设置在船体上以驱动升降杆相对船体升降，所述的吸泥泵头设置在升降杆的下部，所述升降杆的下端设有防撞插杆，所述的吸泥泵头高于防撞插杆，所述的吸泥泵设置在船体上，所述的吸泥软管一端连接在吸泥泵头上，所述的吸泥软管另一端连接在吸泥泵上；所述的泥浆过滤储存装置包含泥浆过滤筛、泥浆储存罐和泥浆输出泵，所述的泥浆过滤筛设置在船体上，所述吸泥泵的输出端通过管道A与泥浆过滤筛连接，所述的泥浆过滤筛通过管道B与泥浆储存罐连接，所述的泥浆输出泵设置在泥浆储存罐内。
如上所述的一种淤泥减量化的生态清淤船，所述的升降杆上设有用于显示升降杆吃水深度的刻度尺。
如上所述的一种淤泥减量化的生态清淤船，所述的泥浆过滤筛连接有排水管。
如上所述的一种淤泥减量化的生态清淤船，所述的升降杆升降驱动装置包含伸缩杆组和卷扬机，所述伸缩杆组的一端枢接在船体上，所述的升降杆上端与伸缩杆组的另一端铰接，所述的卷扬机设置在船体上以驱动伸缩杆组升降进而驱动升降杆升降。
如上所述的一种淤泥减量化的生态清淤船，所述的泥浆储存罐内设有泥浆搅拌机。
如上所述的一种淤泥减量化的生态清淤船，所述的泥浆输出泵连接有用于将泥浆储存罐内的泥浆导送至岸上运输车的泥浆输送管。
如上所述的一种淤泥减量化的生态清淤船，所述的船体连接有浮筒。
如上所述的一种淤泥减量化的生态清淤船，所述的吸泥泵头的吸附口朝下设置。
本发明的有益效果是：本发明的清淤船先通过泥浆吸附装置吸附河床上的淤泥，并将泥浆输送至泥浆过滤储存装置进行过滤和存储，能抽取河底上部表层浮泥污泥，不会将河床底硬底污泥清除，可严格控制吸淤深度，达到生态清淤效果；通过泥浆过滤储存装置进行泥水分离，对泥浆进行除水处理，能去除淤泥中85％-90％的水分，同时降低淤泥的体积，方便泥浆的存储和运输，减少运输和清淤成本。
（发明人：龚敏;胡昌顺;刘小燕）
