公布日：2023.06.13
申请日：2023.05.15
分类号：C12M1/02(2006.01)I;C12M1/36(2006.01)I;C12M1/38(2006.01)I;C12M1/00(2006.01)I;C02F3/34(2023.01)I;C12N1/00(2006.01)I
摘要
本发明公开一种污水生态治理用微生物培养装置及方法，涉及微生物培养设备技术领域。包括培养箱，其中培养箱上设置有污水管、粪便水管，污水管上连接有内污水管，内污水管设置在培养箱内，培养箱上还设置有清水管，培养箱底部设置有温控组件，培养箱内设置有浮动组件、横向刮板组件以及纵向刮板组件，横向刮板组件和纵向刮板组件相互配合，培养箱上设置有开关组件，开关组件同时与内污水管、粪便水管、清水管、浮动组件以及横向刮板组件连接，培养箱底面上设置有排料口，排料口处设置有收集盘，本发明通过设置的开关组件，能够自动控制清水、污水以及粪便水的进量，并且通过正向以及反向的驱动，能够实现各个机构的复位操作。
权利要求书

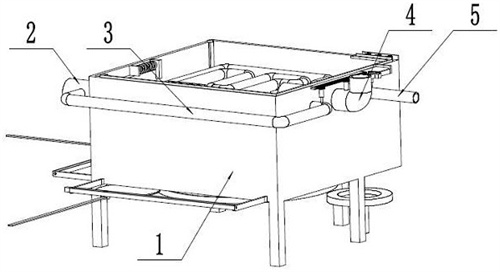

1.一种污水生态治理用微生物培养装置，包括培养箱（1），所述培养箱（1）上设置有污水管（2）、粪便水管（4），所述污水管（2）上连接有内污水管（3），内污水管（3）设置在培养箱（1）内，培养箱（1）上还设置有清水管（5），其特征在于：所述培养箱（1）底部设置有温控组件，培养箱（1）内设置有浮动组件、横向刮板组件以及纵向刮板组件，横向刮板组件和纵向刮板组件相互配合，培养箱（1）上设置有开关组件，开关组件同时与内污水管（3）、粪便水管（4）、清水管（5）、浮动组件以及横向刮板组件连接，培养箱（1）底面上设置有排料口，排料口处设置有收集盘（50），收集盘（50）设置在收集盘电缸（49）的活塞杆上，收集盘电缸（49）设置在培养箱（1）上；所述开关组件包括滑动设置在培养箱（1）上的连杆弹簧（24），连杆弹簧（24）一端与开关齿条接触配合，开关齿条滑动设置在开关支架（25）上，开关支架（25）设置在培养箱（1）外侧，开关支架（25）上还设置有开关电机（26），开关电机（26）的输出轴通过传动皮带一（27）与开关齿轮一（28）连接，开关齿轮一（28）通过棘轮机构设置在阀门一的开关上，阀门一设置在清水管（5）上，开关齿轮一（28）同时与开关齿条配合，开关齿条还与传动齿轮（30）配合，传动齿轮（30）转动设置在开关支架（25）上，传动齿轮（30）还与传动齿条（29）配合，传动齿条（29）滑动设置在培养箱（1）上，传动齿条（29）还与开关齿轮二（31）和开关齿轮三（32）配合，开关齿轮二（31）和开关齿轮三（32）通过棘轮机构分别设置在阀门二和阀门三上，阀门二设置在粪便水管（4）上，阀门三设置在内污水管（3）上；所述连杆弹簧（24）通过复位连杆（23）滑动设置在培养箱（1）上，且连杆弹簧（24）另一端上设置有复位斜块（22）；所述温控组件包括固定设置在培养箱（1）底部的加热盘（6），加热盘（6）与培养箱（1）之间留有空隙，培养箱（1）上还设置有温控支架（7），温控支架（7）上设置有温控电机（8），温控电机（8）的输出轴与温控丝杠（9）连接，温控丝杠（9）转动设置在温控支架（7）上，温控丝杠（9）与温控滑座（10）构成螺纹连接，温控滑座（10）滑动设置在温控支架（7）上，温控滑座（10）上滑动设置有隔温板控制杆（12），隔温板控制杆（12）一端上设置有隔温板（11），隔温板（11）位于隔温板控制杆（12）靠近加热盘（6）的一端；所述浮动组件包括滑动设置在培养箱（1）的内壁上的浮块（13），浮块（13）上设置有滑门斜块（14），滑门斜块（14）与滑门（15）一端接触配合，滑门（15）与滑门斜块（14）接触的一端为斜面，滑门（15）通过滑门弹簧（16）滑动设置在培养箱（1）的内壁上，滑门（15）用于挡住污水管（2），滑门（15）的另一端上设置有滑门卡块（17），滑门卡块（17）与限位卡块（18）接触配合，限位卡块（18）通过卡块弹簧（19）滑动设置在培养箱（1）的内壁上，限位卡块（18）滑动方向垂直于滑门（15），限位卡块（18）上侧与卡块连接杆（20）连接，卡块连接杆（20）顶端设置有触发斜块一（21），触发斜块一（21）与复位斜块（22）接触配合。
2.根据权利要求1所述的一种污水生态治理用微生物培养装置，其特征在于：所述内污水管（3）和清水管（5）上均设置有多个喷头。
3.根据权利要求1所述的一种污水生态治理用微生物培养装置，其特征在于：所述复位斜块（22）与浮动组件配合，连杆弹簧（24）与开关组件接触的一端同时与复位杆（47）一端连接，复位杆（47）通过复位杆弹簧（48）滑动设置在培养箱（1）上，复位杆（47）另一端设置为斜面且与横向刮板组件配合。
4.根据权利要求3所述的一种污水生态治理用微生物培养装置，其特征在于：所述横向刮板组件包括设置在培养箱（1）内的刮板导杆一（38），刮板导杆一（38）上滑动设置有刮板支架（33），刮板支架（33）上设置有刮板电机（34），刮板支架（33）底部设置有横向刮板（37），横向刮板（37）与培养箱（1）内底面接触配合，刮板电机（34）的输出轴上设置有刮板齿轮一（35），刮板齿轮一（35）与刮板齿条（36）配合，刮板齿条（36）设置在培养箱（1）内壁上，刮板支架（33）顶端设置有触发斜块二（39），触发斜块二（39）与复位杆（47）接触配合。
5.根据权利要求4所述的一种污水生态治理用微生物培养装置，其特征在于：所述纵向刮板组件包括转动设置在培养箱（1）内的刮板齿轮二（40），刮板齿轮二（40）与刮板齿轮一（35）配合，刮板齿轮二（40）下侧与传动皮带二（41）一端连接，传动皮带二（41）另一端与刮板锥齿轮一（42）连接，刮板锥齿轮一（42）转动设置在培养箱（1）内，刮板锥齿轮一（42）与刮板锥齿轮二（43）配合，刮板锥齿轮二（43）同轴设置在刮板丝杠（44）上，刮板丝杠（44）转动设置在培养箱（1）内，培养箱（1）内还设置有刮板导杆二（46），刮板导杆二（46）上滑动设置有纵向刮板（45），纵向刮板（45）与刮板丝杠（44）构成螺纹配合，纵向刮板（45）与培养箱（1）内底面接触配合。
6.一种污水生态治理用微生物培养方法，其特征在于，使用上述权利要求1-5中任一项所述的微生物培养装置，具体步骤包括：S1，将污水排入到培养箱（1）中；S2，对污水进行脱水形成干污泥；S3，添加适量清水将干污泥打湿，并加入污水和粪便水对污泥内的微生物进行培养，使其形成活性污泥；S4，对培养好的活性污泥进行蒸干，形成高浓度微生物群；S5，将微生物通过横向刮板组件和纵向刮板组件集中收集到收集盘（50）上进行收集。
发明内容
针对上述技术问题，本发明提供一种污水生态治理用微生物培养装置，包括培养箱，所述培养箱上设置有污水管、粪便水管，所述污水管上连接有内污水管，内污水管设置在培养箱内，培养箱上还设置有清水管，所述培养箱底部设置有温控组件，培养箱内设置有浮动组件、横向刮板组件以及纵向刮板组件，横向刮板组件和纵向刮板组件相互配合，培养箱上设置有开关组件，开关组件同时与内污水管、粪便水管、清水管、浮动组件以及横向刮板组件连接，培养箱底面上设置有排料口，排料口处设置有收集盘，收集盘设置在收集盘电缸的活塞杆上，收集盘电缸设置在培养箱上，所述开关组件包括滑动设置在培养箱上的连杆弹簧，连杆弹簧一端与开关齿条接触配合，开关齿条滑动设置在开关支架上，开关支架设置在培养箱外侧，开关支架上还设置有开关电机，开关电机的输出轴通过传动皮带一与开关齿轮一连接，开关齿轮一通过棘轮机构设置在阀门一的开关上，阀门一设置在清水管上，开关齿轮一同时与开关齿条配合，开关齿条还与传动齿轮配合，传动齿轮转动设置在开关支架上，传动齿轮还与传动齿条配合，传动齿条滑动设置在培养箱上，传动齿条还与开关齿轮二和开关齿轮三配合，开关齿轮二和开关齿轮三通过棘轮机构分别设置在阀门二和阀门三上，阀门二设置在粪便水管上，阀门三设置在内污水管上。
进一步地，所述内污水管和清水管上均设置有多个喷头。
进一步地，所述连杆弹簧通过复位连杆滑动设置在培养箱上，且连杆弹簧另一端上设置有复位斜块，复位斜块与浮动组件配合，连杆弹簧与开关组件接触的一端同时与复位杆一端连接，复位杆通过复位杆弹簧滑动设置在培养箱上，复位杆另一端设置为斜面且与横向刮板组件配合。
进一步地，所述温控组件包括固定设置在培养箱底部的加热盘，加热盘与培养箱之间留有空隙，培养箱上还设置有温控支架，温控支架上设置有温控电机，温控电机的输出轴与温控丝杠连接，温控丝杠转动设置在温控支架上，温控丝杠与温控滑座构成螺纹连接，温控滑座滑动设置在温控支架上，温控滑座上滑动设置有隔温板控制杆，隔温板控制杆一端上设置有隔温板，隔温板位于隔温板控制杆靠近加热盘的一端。
进一步地，所述浮动组件包括滑动设置在培养箱的内壁上的浮块，浮块上设置有滑门斜块，滑门斜块与滑门一端接触配合，滑门与滑门斜块接触的一端为斜面，滑门通过滑门弹簧滑动设置在培养箱的内壁上，滑门用于挡住污水管，滑门的另一端上设置有滑门卡块，滑门卡块与限位卡块接触配合，限位卡块通过卡块弹簧滑动设置在培养箱的内壁上，限位卡块滑动方向垂直于滑门，限位卡块上侧与卡块连接杆连接，卡块连接杆顶端设置有触发斜块一，触发斜块一与复位斜块接触配合。
进一步地，所述横向刮板组件包括设置在培养箱内的刮板导杆一，刮板导杆一上滑动设置有刮板支架，刮板支架上设置有刮板电机，刮板支架底部设置有横向刮板，横向刮板与培养箱内底面接触配合，刮板电机的输出轴上设置有刮板齿轮一，刮板齿轮一与刮板齿条配合，刮板齿条设置在培养箱内壁上，刮板支架顶端设置有触发斜块二，触发斜块二与复位杆接触配合。
进一步地，所述纵向刮板组件包括转动设置在培养箱内的刮板齿轮二，刮板齿轮二与刮板齿轮一配合，刮板齿轮二下侧与传动皮带二一端连接，传动皮带二另一端与刮板锥齿轮一连接，刮板锥齿轮一转动设置在培养箱内，刮板锥齿轮一与刮板锥齿轮二配合，刮板锥齿轮二同轴设置在刮板丝杠上，刮板丝杠转动设置在培养箱内，培养箱内还设置有刮板导杆二，刮板导杆二上滑动设置有纵向刮板，纵向刮板与刮板丝杠构成螺纹配合，纵向刮板与培养箱内底面接触配合。
本发明还提供一种污水生态治理用微生物培养方法，具体使用上述的微生物培养装置，具体步骤包括：
S1，将污水排入到培养箱中。
S2，对污水进行脱水形成干污泥。
S3，添加适量清水将干污泥打湿，并加入污水和粪便水对污泥内的微生物进行培养，使其形成活性污泥。
S4，对培养好的活性污泥进行蒸干，形成高浓度微生物群。
S5，将微生物通过横向刮板组件和纵向刮板组件集中收集到收集盘上进行收集。
本发明与现有技术相比的有益效果是：（1）本发明通过设置的浮动组件，能够实现滑门的自动关闭，能够自动控制污水进量，防止污水溢出；（2）本发明通过设置的温控组件，能够控制培养箱的温度，并且能够对污水进行蒸干，同时还能够调节局部区域的温度，防止个别菌种因为温度的变化失活；（3）本发明通过设置的开关组件，能够自动控制清水、污水以及粪便水的进量，并且通过正向以及反向的驱动，能够实现各个机构的复位操作；（4）本发明设置的横向刮板机构以及纵向刮板机构，能够将蒸干的高浓度微生物群，有效地收集起来。
（发明人：薛飞;郭芳坤;宋迪;赵少俊;余刚）
