公布日：2023.04.18
申请日：2023.02.17
分类号：C02F1/00(2023.01)I;E06C7/08(2006.01)I;C02F101/16(2006.01)N
摘要
本发明涉及氨氮废水处理技术领域，具体为一种氨氮废水处理设备，包括处理箱和观察窗，观察窗固定连接于处理箱的正面，处理箱的外壁安装有攀爬组件，攀爬组件的内部安装有连接组件，攀爬组件的内部安装有收纳组件，收纳组件由伸缩单元和转动单元组成，伸缩单元位于攀爬组件的内部，转动单元位于攀爬组件的内部。该氨氮废水处理设备，通过设置托盘，可以避免操作人员在攀爬梯子时，出现打滑，导致受伤的情况出现，同时活动件一和活动件二的设置，可以操作人员灵活的对梯子进行调节，从而解决了梯子在使用的，由于梯子的踩踏处由圆柱构成，因此本身便会存在打滑的可能，当操作人员的鞋子存在水渍时，摩擦力降低，打滑的概率便会增加的问题。
权利要求书

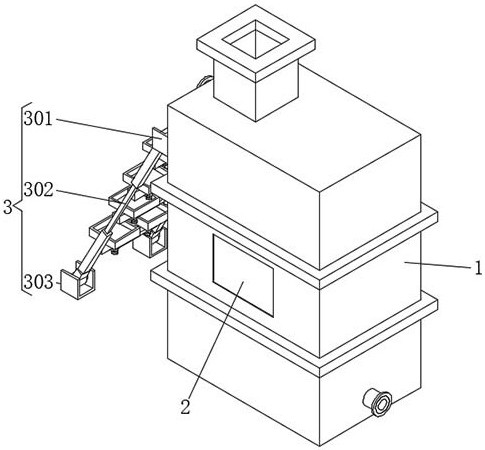

1.一种氨氮废水处理设备，包括处理箱（1）和观察窗（2），所述观察窗（2）固定连接于处理箱（1）的正面，其特征在于：所述处理箱（1）的外壁安装有攀爬组件（3），所述攀爬组件（3）的内部安装有连接组件（4），所述攀爬组件（3）的内部安装有收纳组件（5）；所述收纳组件（5）由伸缩单元和转动单元组成，伸缩单元位于攀爬组件（3）的内部，转动单元位于攀爬组件（3）的内部。
2.根据权利要求1所述的一种氨氮废水处理设备，其特征在于：所述攀爬组件（3）包括活动件一（301）、梯子（302）、撑杆（305）、托盘（303）和活动件二（304），所述活动件一（301）安装于处理箱（1）的左侧，所述梯子（302）安装于处理箱（1）的左侧，所述撑杆（305）安装于梯子（302）的内部，所述托盘（303）安装于撑杆（305）的顶部，所述活动件二（304）转动连接于梯子（302）的底端。
3.根据权利要求2所述的一种氨氮废水处理设备，其特征在于：所述梯子（302）的顶端与活动件一（301）的外壁转动连接，所述撑杆（305）的外壁与梯子（302）的外壁转动连接。
4.根据权利要求1所述的一种氨氮废水处理设备，其特征在于：所述连接组件（4）包括螺纹杆（401）、限位板一（402）和螺母（403），所述螺纹杆（401）固定连接于托盘（303）的底部，所述限位板一（402）安装于撑杆（305）的底部，所述螺母（403）安装于限位板一（402）的底部。
5.根据权利要求4所述的一种氨氮废水处理设备，其特征在于：所述螺纹杆（401）的底端贯穿撑杆（305）的外壁，并延伸至撑杆（305）的下方，所述螺纹杆（401）的外壁与撑杆（305）的内壁滑动连接，所述螺纹杆（401）的底端贯穿限位板一（402）的外壁，并延伸至限位板一（402）的下方，所述螺纹杆（401）的外壁与限位板一（402）的内壁滑动连接，所述螺母（403）与螺纹杆（401）适配。
6.根据权利要求2所述的一种氨氮废水处理设备，其特征在于：伸缩单元包括连接杆（501）和限位板二（503），所述连接杆（501）安装于梯子（302）的外壁，所述梯子（302）的内部开设有滑轨（502），所述限位板二（503）安装于滑轨（502）的内部。
7.根据权利要求6所述的一种氨氮废水处理设备，其特征在于：所述连接杆（501）的一端贯穿梯子（302）的外壁，并延伸至滑轨（502）的内部，所述连接杆（501）的外壁与梯子（302）被贯穿的内壁滑动连接，所述限位板二（503）的外壁与和滑轨（502）的内壁滑动连接，所述限位板二（503）的外壁与连接杆（501）的外壁固定连接。
8.根据权利要求6所述的一种氨氮废水处理设备，其特征在于：所述转动单元包括卡柱（506）和活动板（507），所述梯子（302）的内部开设有缺口（504），所述梯子（302）的内部开设有活动槽（505），所述卡柱（506）固定连接于撑杆（305）的外壁，所述活动板（507）固定连接于卡柱（506）的外壁。
9.根据权利要求8所述的一种氨氮废水处理设备，其特征在于：所述卡柱（506）的一端延伸至缺口（504）的内部，并与缺口（504）的内壁转动连接，所述活动板（507）的外壁与活动槽（505）的内壁转动连接。
发明内容
本发明的目的在于提供一种氨氮废水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种氨氮废水处理设备，包括处理箱和观察窗，所述观察窗固定连接于处理箱的正面，所述处理箱的外壁安装有攀爬组件，所述攀爬组件的内部安装有连接组件，所述攀爬组件的内部安装有收纳组件。
所述收纳组件由伸缩单元和转动单元组成，伸缩单元位于攀爬组件的内部，转动单元位于攀爬组件的内部。
优选的，所述攀爬组件包括活动件一、梯子、撑杆、托盘和活动件二，所述活动件一安装于处理箱的左侧，所述梯子安装于处理箱的左侧，所述撑杆安装于梯子的内部，所述托盘安装于撑杆的顶部，所述活动件二转动连接于梯子的底端。
优选的，所述梯子的顶端与活动件一的外壁转动连接，梯子可以在活动件一的外壁进行活动，所述撑杆的外壁与梯子的外壁转动连接，撑杆可以在梯子的外壁进行旋转。
优选的，所述连接组件包括螺纹杆、限位板一和螺母，所述螺纹杆固定连接于托盘的底部，所述限位板一安装于撑杆的底部，所述螺母安装于限位板一的底部。
优选的，所述螺纹杆的底端贯穿撑杆的外壁，并延伸至撑杆的下方，所述螺纹杆的外壁与撑杆的内壁滑动连接，螺纹杆可以在撑杆的内部进行滑动，所述螺纹杆的底端贯穿限位板一的外壁，并延伸至限位板一的下方，所述螺纹杆的外壁与限位板一的内壁滑动连接，螺纹杆可以在限位板一的内部进行滑动，所述螺母与螺纹杆适配，可以通过螺母完成对托盘的固定。
优选的，伸缩单元包括连接杆和限位板二，所述连接杆安装于梯子的外壁，所述梯子的内部开设有滑轨，所述限位板二安装于滑轨的内部。
优选的，所述连接杆的一端贯穿梯子的外壁，并延伸至滑轨的内部，所述连接杆的外壁与梯子被贯穿的内壁滑动连接，连接杆可以在梯子的内部进行滑动，所述限位板二的外壁与和滑轨的内壁滑动连接，所述限位板二的外壁与连接杆的外壁固定连接，连接杆可以带动限位板二进行移动。
优选的，转动单元包括卡柱和活动板，所述梯子的内部开设有缺口，所述梯子的内部开设有活动槽，所述卡柱固定连接于撑杆的外壁，所述活动板固定连接于卡柱的外壁。
优选的，所述卡柱的一端延伸至缺口的内部，并与缺口的内壁转动连接，所述活动板的外壁与活动槽的内壁转动连接，卡柱可以带动活动板进行旋转。
与现有技术相比，本发明的有益效果是：1.该氨氮废水处理设备，通过设置托盘，可以避免操作人员在攀爬梯子时，出现打滑，导致受伤的情况出现，同时活动件一和活动件二的设置，可以操作人员灵活的对梯子进行调节，从而解决了梯子在使用的，由于梯子的踩踏处由圆柱构成，因此本身便会存在打滑的可能，当操作人员的鞋子存在水渍时，摩擦力降低，打滑的概率便会增加的问题。
2.该氨氮废水处理设备，托盘通过限位板一和螺母固定在撑杆的顶部，在需要对托盘进行更换时，仅需要旋转螺母，使得螺母与螺纹杆分离，此时操作人员便可以通过滑动的方式，将托盘取下，并对其进行更换。
3.该氨氮废水处理设备，在梯子使用完毕后，操作人员通过活动件一活动梯子，使得限位板二和连接杆在滑轨的内部进行滑动，从而缩短梯子的整体长度，从而方便操作人员对其进行收纳，并且撑杆通过卡柱和活动板在缺口和活动槽的内部进行旋转，从而调节托盘的角度。
（发明人：张树立;艾永宁;刘兴田;李志刚）
