公布日：2023.04.07
申请日：2022.12.16
分类号：C02F1/00(2023.01)I
摘要
本发明涉及废水处理装置技术领域，具体涉及一种脱水反应釜废水处理装置，包括圆筒、过滤单元、动力单元、辅助单元、进药单元、抽吸单元和控制单元；所述圆筒顶端和底部侧面分别开设有进水口和出水口；所述圆筒外壁上分别开设有两个圆孔；所述圆筒内部固定安装有过滤单元；所述圆筒顶部固定安装有动力单元；所述圆筒外部固定安装有辅助单元；所述圆筒外壁上固定安装有进药单元；所述圆筒内部固定安装有抽吸单元；所述过滤单元、动力单元、抽吸单元和进药单元分别与控制单元电连接，本发明不仅可以在同一个装置内进行连续不同反应，还可以进行二次反应，大大提高了废水的处理效率，缩短了废水处理的时间，同时也能使得废水处理更加彻底。
权利要求书

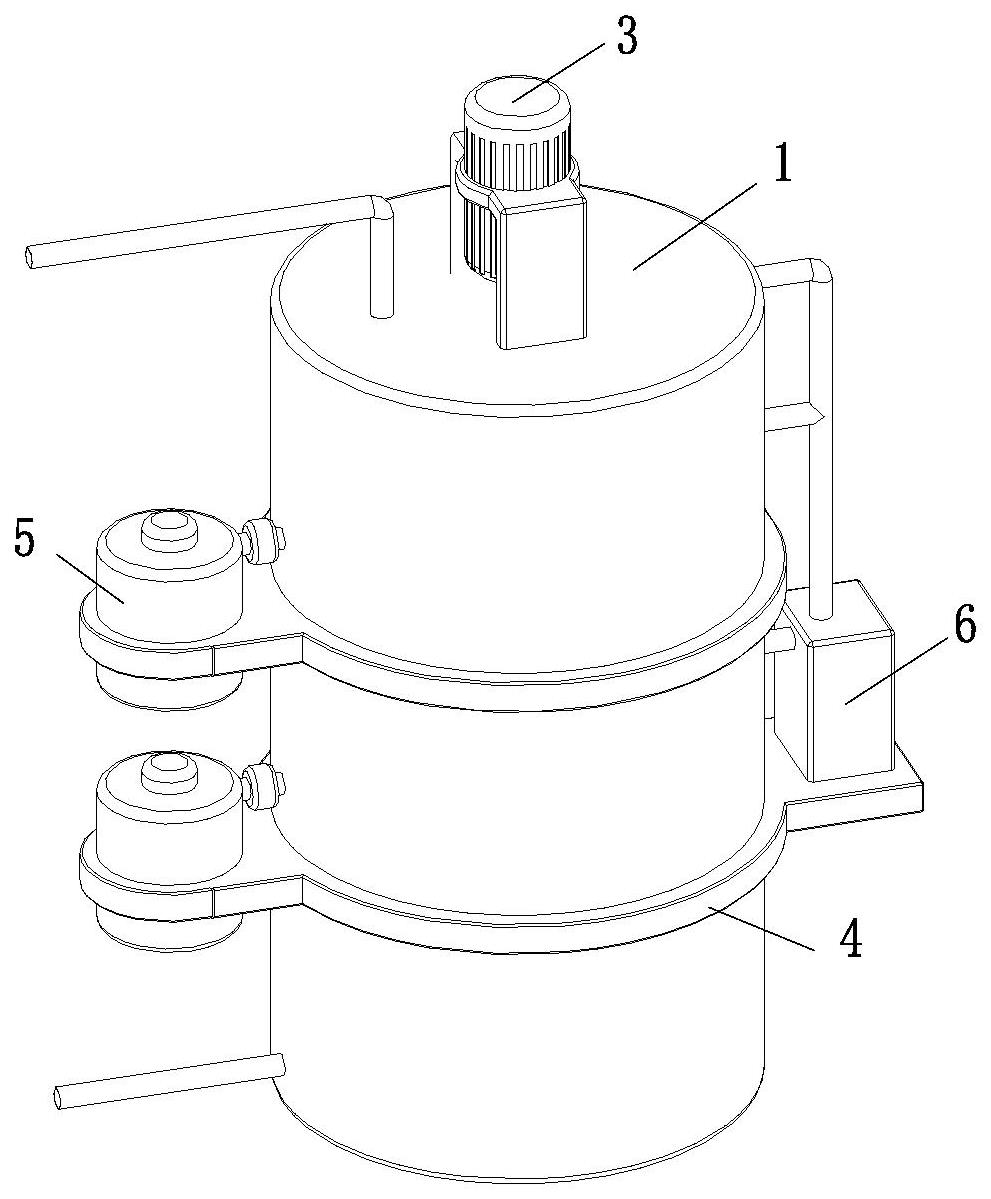

1.一种脱水反应釜废水处理装置，包括圆筒(1)、过滤单元(2)、动力单元(3)、辅助单元(4)、进药单元(5)、抽吸单元(6)和控制单元；其特征在于：所述圆筒(1)顶端和底部侧面分别开设有进水口(11)和出水口(12)；所述圆筒(1)外壁上分别开设有两个圆孔(13)；所述圆筒(1)内部固定安装有过滤单元(2)；所述过滤单元(2)用于过滤杂质；所述圆筒(1)顶部固定安装有动力单元(3)；所述动力单元(3)用于驱动过滤网；所述圆筒(1)外部固定安装有辅助单元(4)；所述辅助单元(4)用于输送液体；所述圆筒(1)外壁上固定安装有进药单元(5)；所述进药单元(5)用于控制进药量；所述圆筒(1)内部固定安装有抽吸单元(6)；所述抽吸单元(6)用于抽取杂质；所述过滤单元(2)、动力单元(3)、抽吸单元(6)和进药单元(5)分别与控制单元电连接。
2.根据权利要求1所述的一种脱水反应釜废水处理装置，其特征在于：所述过滤单元(2)包括一号挡板(21)、二号挡板(22)、一号电磁阀(23)、二号电磁阀(24)、一号过滤网(25)、二号过滤网(26)和三号过滤网(27)；所述一号挡板(21)和二号挡板(22)为圆形结构；所述一号挡板(21)和二号挡板(22)圆心位置分别开设有通孔(28)；所述一号挡板(21)和二号挡板(22)四周向圆心位置倾斜30°；所述一号挡板(21)和二号档板分别水平固定安装在圆筒(1)底部内壁的三分之一处和三分之二处；所述一号挡板(21)和二号档板圆心位置通孔(28)底部分别固定安装有一号电磁阀(23)和二号电磁阀(24)；所述一号挡板(21)和二号挡板(22)圆心位置通孔(28)顶部分别固定安装有一号过滤网(25)和二号过滤网(26)；所述三号过滤网(27)转动安装在圆筒(1)顶部内壁上。
3.根据权利要求2所述的一种脱水反应釜废水处理装置，其特征在于：所述动力单元(3)包括一号支架(31)、转动电机(32)和转轴(33)；所述一号支架(31)固定安装在圆筒(1)顶端；所述一号支架(31)上竖直固定安装有转动电机(32)；所述转动电机(32)上固定安装有转轴(33)；所述转轴(33)与三号过滤网(27)固定安装。
4.根据权利要求3所述的一种脱水反应釜废水处理装置，其特征在于：所述辅助单元(4)包括水管(41)和二号支架(42)；所述二号支架(42)固定安装在圆筒(1)外表面上；所述水管(41)分别与圆筒(1)顶端进水口(11)和圆筒(1)底部侧面出水口(12)密封连接。
5.根据权利要求4所述的一种脱水反应釜废水处理装置，其特征在于：所述进药单元(5)包括一号药罐(51)、二号药罐(52)、三号电磁阀(53)和四号电磁阀(54)；所述三号电磁阀(53)和四号电磁阀(54)一端分别固定安装在圆筒(1)外壁的圆孔(13)上；所述三号电磁阀(53)和四号电磁阀(54)另一端分别与一号药罐(51)和二号药罐(52)固定安装，且所述一号药罐(51)和二号药罐(52)分别竖直固定安装在二号支架(42)上。
6.根据权利要求5所述的一种脱水反应釜废水处理装置，其特征在于：所述抽吸单元(6)包括一号吸管(61)、二号吸管(62)、三号吸管(63)和杂质泵(64)；所述一号吸管(61)、二号吸管(62)和三号吸管(63)分别呈弯曲状；所述一号吸管(61)一段固定安装在圆筒(1)顶端内壁；所述一号吸管(61)另一段垂直位于三号过滤网(27)径向二分之一处上方；且所述一号吸管(61)另一段的自由端到三号过滤网(27)的距离在2-5cm之间；所述二号吸管(62)一段固定安装在圆筒(1)内壁上；所述二号吸管(62)另一段垂直位于二号挡板(22)通孔(28)上方，且所述二号吸管(62)另一段的自由端到通孔(28)的距离在2-5cm之间；所述三号吸管(63)一段固定安装在二号挡板(22)底部上；所述三号吸管(63)另一段垂直位于一号挡板(21)通孔(28)上方，且三号吸管(63)另一段的自由端到通孔(28)的距离在2-5cm之间；所述一号吸管(61)、二号吸管(62)和三号吸管(63)一段的自由端分别贯穿圆筒(1)内壁与外部杂质泵(64)密封连接，且所述杂质泵(64)固定安装在二号支架(42)上。
7.根据权利要求6所述的一种脱水反应釜废水处理装置，其特征在于：所述一号挡板(21)和二号挡板(22)内部固定安装有加热管(7)。
8.根据权利要求7所述的一种脱水反应釜废水处理装置，其特征在于：所述一号挡板(21)和二号挡板(22)内部分别固定安装有超声波发生器(8)，且所述超声波发生器(8)位于加热管(7)之间。
9.根据权利要求8所述的一种脱水反应釜废水处理装置，其特征在于：所述圆筒(1)内壁一号挡板(21)和二号挡板(22)以上分别固定安装有温度传感器。
10.根据权利要求9所述的一种脱水反应釜废水处理装置，其特征在于：所述超声波发生器(8)外表面固定安装有隔热棉。
发明内容
本发明所要解决的技术问题：本发明提供了一种脱水反应釜废水处理装置，这不仅可以在同一个装置内进行连续不同反应，还可以进行二次反应，反应过后自动清理杂质，减小了人工清理的劳动强度，大大提高了废水的处理效率，缩短了废水处理的时间，同时也能使得废水处理更加彻底。
本发明提供以下技术方案：一种脱水反应釜废水处理装置，包括圆筒、过滤单元、动力单元、辅助单元、进药单元、抽吸单元和控制单元；所述圆筒顶端和底部侧面分别开设有进水口和出水口；所述圆筒外壁上分别开设有两个圆孔；所述圆筒内部固定安装有过滤单元；所述过滤单元用于过滤杂质；所述圆筒顶部固定安装有动力单元；所述动力单元用于驱动过滤网；所述圆筒外部固定安装有辅助单元；所述辅助单元用于输送液体；所述圆筒外壁上固定安装有进药单元；所述进药单元用于控制进药量；所述圆筒内部固定安装有抽吸单元；所述抽吸单元用于抽取杂质；所述过滤单元、动力单元、抽吸单元和进药单元分别与控制单元电连接；所述控制单元分别控制过滤单元、动力单元、抽吸单元以及进药单元的运作。
所述过滤单元包括一号挡板、二号挡板、一号电磁阀、二号电磁阀、一号过滤网、二号过滤网和三号过滤网；所述一号挡板和二号挡板为圆形结构；所述一号挡板和二号挡板圆心位置分别开设有通孔；所述一号挡板和二号挡板圆心位置分别开设有通孔用于处理过后的废水流过；所述一号挡板和二号挡板四周向圆心位置倾斜30°；所述一号挡板和二号挡板四周向圆心位置倾斜30°是为了使得废水能够通过自身重量快速从通孔流出；所述一号挡板和二号挡板分别水平固定安装在圆筒底部内壁的三分之一处和三分之二处；所述一号挡板和二号挡板圆心位置通孔底部分别固定安装有一号电磁阀和二号电磁阀；所述一号挡板和二号挡板圆心位置通孔底部分别固定安装有一号电磁阀和二号电磁阀用于控制处理过后废水的流出；所述一号挡板和二号挡板圆心位置通孔顶部分别固定安装有一号过滤网和二号过滤网；所述一号挡板和二号挡板圆心位置通孔顶部分别固定安装有一号过滤网和二号过滤网用于过滤杂质，所述三号过滤网转动安装在圆筒顶部内壁上；所述三号过滤网转动安装在圆筒顶部内壁上用于初步将废水中的大颗粒杂质过滤出。
所述动力单元包括一号支架、转动电机和转轴；所述一号支架固定安装在圆筒顶端；所述一号支架固定安装在圆筒顶端是为了固定转动电机；所述一号支架上竖直固定安装有转动电机；所述转动电机上固定安装有转轴；所述转轴与三号过滤网固定安装；所述转轴与三号过滤网固定安装是为了带动三号过滤网转动。
所述辅助单元包括水管和二号支架；所述二号支架固定安装在圆筒外表面上；所述二号支架固定安装在圆筒外表面上用于安装进药单元与抽吸单元；所述水管分别与圆筒顶端进水口和圆筒底部侧面出水口密封连接，所述水管分别控制废水从进水口流进，从出水口排出。
所述进药单元包括一号药罐、二号药罐、三号电磁阀和四号电磁阀；所述三号电磁阀和四号电磁阀一端分别固定安装在圆筒外壁的圆孔上；所述三号电磁阀和四号电磁阀另一端分别与一号药罐和二号药罐固定安装，且所述一号药罐和二号药罐分别竖直固定安装在二号支架上；所述三号电磁阀和四号电磁阀分别控制一号药罐和二号药罐内部药剂的流出。
所述抽吸单元包括一号吸管、二号吸管、三号吸管和杂质泵；所述一号吸管、二号吸管和三号吸管分别呈弯曲状；所述一号吸管一段固定安装在圆筒顶端内壁；所述一号吸管另一段垂直位于三号过滤网径向二分之一处上方；且所述一号吸管另一段的自由端到三号过滤网的距离在2-5cm之间；所述一号吸管另一段的自由端到三号过滤网的距离在2-5cm之间是为了使得一号吸管能够更加彻底的将杂质全部抽取干净；所述二号吸管一段固定安装在圆筒内壁上；所述二号吸管另一段垂直位于二号挡板通孔上方，且所述二号吸管另一段的自由端到通孔的距离在2-5cm之间；所述二号吸管另一段的自由端到通孔的距离在2-5cm之间是为了使得二号吸管能够更加彻底的将杂质全部抽取干净；所述三号吸管一段固定安装在二号挡板底部上；所述三号吸管另一段垂直位于一号挡板通孔上方，且三号吸管另一段的自由端到通孔的距离在2-5cm之间；所述三号吸管另一段的自由端到通孔的距离在2-5cm之间是为了三号吸管能够更加彻底的将杂质全部抽取干净；所述一号吸管、二号吸管和三号吸管一段的自由端分别贯穿圆筒内壁与外部杂质泵密封连接，且所述杂质泵固定安装在二号支架上；所述杂质泵固定安装在二号支架上是为了减少管道的长度，使得抽取更加彻底。
所述一号挡板和二号挡板内部固定安装有加热管；所述一号挡板和二号挡板内部固定安装有加热管用于对液体进行加热。
所述一号挡板和二号挡板内部分别固定安装有超声波发生器，且所述超声波发生器位于加热管之间；一号挡板和二号挡板内部分别固定安装有超声波发生器用于发射超声波。
所述圆筒内壁一号挡板和二号挡板以上分别固定安装有温度传感器；所述圆筒内壁一号挡板和二号挡板以上分别固定安装有温度传感器用于检测废水的温度。
所述超声波发生器外表面固定安装有隔热棉；所述超声波发生器外表面固定安装有隔热棉用于隔热，防止加热管在加热时温度升高，损坏了超声波发生器。
本发明的有益效果如下：
1.本发明通过在圆筒外壁上固定安装有进药单元，通过一号药罐和二号药罐储存药剂，三号电磁阀和四号电磁阀分别控制不同的药剂按一定的剂量加入装置内部，实现了废水连续进行两次不同的反应，实现了操作简单，同时也避免不同特殊药剂之间发生反应。
2.本发明通过在圆筒内部固定安装有过滤单元，通过一号挡板和二号挡板上的加热管和超声波发生器以及圆筒内壁上的温度传感器，实时检测废水温度，使得废水和药剂混合更加均匀，在最适宜的温度下反应更加充分彻底，同时通过一号挡板和二号挡板上的一号电磁阀和二号电磁阀控制反应后的液体流向下一个空腔进行反应排出，大大提高了废水反应的效率。
3.本发明通过在圆筒内部固定安装有抽吸单元，通过吸管以及杂质泵，可以将圆筒内部一号挡板和二号挡板上反应过后的杂质以及三号过滤网上的杂质抽取出来，减小了人工清理的劳动强度，也节省的清理的时间，同时通过杂质泵将杂质吸取出，节约了用水。
（发明人：洪建敏;程亦迪;朱良德;方斌;程典武;舒鑫;章小芹）
