公布日：2023.03.28
申请日：2022.12.15
分类号：C02F9/00(2023.01)I;C02F1/66(2023.01)N;C02F1/24(2023.01)N;C02F1/72(2023.01)N;C02F1/76(2023.01)N;C02F11/122(2019.01)N;C02F103/34(2006.01)N
摘要
本发明公开了一种氯化法生产钛白粉排放的渣浆废水处理装置及方法，属于渣浆水及污泥处理技术领域，包括接收罐、超氧纳米气泡发生器、二氧化氯气化器、污泥提升泵和板框压滤机，所述超氧纳米气泡发生器和二氧化氯气化器设置在接收罐内，所述污泥提升泵的输入端与接收罐相连通，所述污泥提升泵的输出端与板框压滤机相连接。本发明经处理后渣浆废水直接进入板框压滤机，经压滤后的滤液金属离子可以去除99％以上，污泥含水率小于50％，运行成本降低80％。简化了处理工艺。
权利要求书
1.一种氯化法生产钛白粉排放的渣浆废水处理装置，其特征在于，包括接收罐、超氧纳米气泡发生器、二氧化氯气化器、污泥提升泵和板框压滤机，所述超氧纳米气泡发生器和二氧化氯气化器分别设置在接收罐内，所述污泥提升泵的输入端与接收罐相连通，所述污泥提升泵的输出端与板框压滤机相连接。
2.根据权利要求1所述的一种氯化法生产钛白粉排放的渣浆废水处理装置，其特征在于：所述超氧纳米气泡发生器连接有空气压缩机。
3.根据权利要求1所述的一种氯化法生产钛白粉排放的渣浆废水处理装置，其特征在于：所述二氧化氯气化器内设有二氧化氯泡腾片。
4.根据权利要求1-3任一项所述的一种氯化法生产钛白粉排放的渣浆废水处理装置及方法，其特征在于：所述处理方法包括如下步骤：第一步，渣浆废水首先进入接收罐；第二步，在接收罐通入氢氧化钠适当调高PH，增强纳米空化曝对金属离子氧化效果；第三步，在超氧纳米气泡发生器中通入空气压缩机产生的压缩空气；第四步，在二氧化氯气化器中投入二氧化氯泡腾片，根据需要确定投加量，泡腾片在二氧化氯气化器中缓慢释放，通过微孔进入渣浆废水，对渣浆废水中的金属离子、污染物进行氧化；第五步，渣桨水在接收罐中进行停留，且停留时间大于1小时；第六步，经过处理后的渣浆废水用污泥提升泵打入板框压滤机进行泥水分离；分离后的泥委外处理，滤液进入后级深度处理系统。
5.根据权利要求4所述的一种氯化法生产钛白粉排放的渣浆废水处理装置及方法，其特征在于：在第二步中，将氢氧化钠输送至接收罐内，使得接收罐内的调节PH至5-7。
6.根据权利要求4所述的一种氯化法生产钛白粉排放的渣浆废水处理装置及方法，其特征在于：在第三步中，空气压力为0.6-0.8Mpa。
发明内容
本发明实施例提供一种氯化法生产钛白粉排放的渣浆废水处理装置及方法，通过本项目技术的有效实施，仅一级处理即可替代现有三级处理工艺，解决了现有行业中废水处理难以解决的工艺复杂、加药量大、污泥量大、生产效率低、劳动强度大、投资费用高等技术瓶颈问题。

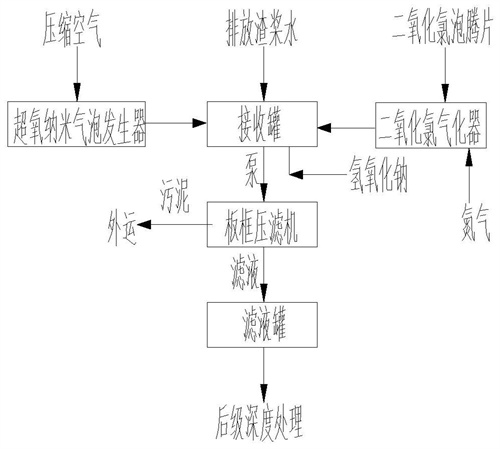

本发明实施例采用下述技术方案：一种氯化法生产钛白粉排放的渣浆废水的装置，包括接收罐、超氧纳米气泡发生器、二氧化氯气化器、污泥提升泵和板框压滤机，所述超氧纳米气泡发生器和二氧化氯气化器分别设置在接收罐内，所述污泥提升泵的输入端与接收罐相连通，所述污泥提升泵的输出端与板框压滤机相连接。
进一步的，所述超氧纳米气泡发生器连接有空气压缩机。
进一步的，所述二氧化氯气化器内设有二氧化氯泡腾片。
一种氯化法生产钛白粉排放的渣浆废水处理装置及方法，所述处理方法包括如下步骤：
第一步，渣浆废水首先进入接收罐；
第二步，在接收罐通入氢氧化钠，增强纳米空化曝对金属离子氧化效果；
第三步，在超氧纳米气泡发生器中通入空气压缩机产生的压缩空气，利用超氧纳米气泡发生器产生的纳米气泡及负电荷，对来料进行电聚凝、负电荷气泡吸附、氧化等多种功能，使来料中的微纳米级簇团结构物料脱稳，从而达到泥水有效分离的目的，解决一级板框压滤难的问题；
第四步，在二氧化氯气化器中投入二氧化氯泡腾片，根据需要确定投加量，泡腾片在二氧化氯气化器中缓慢释放，通过微孔进入渣浆废水。同时与超氧纳米气泡发生器的协同作用，更有效对渣浆废水中的金属离子、污染物进行氧化；
第五步，渣桨水在接收罐中进行停留，且停留时间大于1小时；
第六步，经过处理后的渣浆废水用污泥提升泵打入一级板框压滤机进行泥水分离；分离后的泥委外处理，滤液无需再调PH进入后级深度处理系统；
进一步的，在第二步中，将氢氧化钠输送至接收罐内，使得接收罐内的调节PH至5-7。
进一步的，在第三步中，空气压力为0.6-0.8Mpa。
本发明实施例采用的上述至少一个技术方案能够达到以下有益效果：
本发明在渣浆废水收集罐中，安装超氧纳米气泡发生器及二氧化氯气化器，同时调节收集罐中的PH至接近中性。在超氧纳米气泡发生器中通入压缩空气，使纳米空化泡装置产生纳米气泡，在二氧化氯气化器中投加少量的二氧化氯泡腾片，两套设备协同对渣桨废水金属离子进行氧化，经处理后渣桨废水直接进入板框压滤机，经压滤后的滤液金属离子可以去除99％以上，污泥含水率小于50％，运行成本降低80％。简化了处理工艺。
（发明人：王娅娜）
