公布日：2023.12.19
申请日：2023.11.07
分类号：C02F1/36(2023.01)I;C02F1/30(2023.01)I
摘要
本发明公开了一种等离子体耦合超声处理难降解废水的装置，包括超声空化反应器及等离子反应器，等离子反应器出水口与超声空化反应器进水口相连，等离子反应器进水口与气液混合泵出水口相连，等离子反应器出气口与气液混合泵进气口相连，等离子反应器进气口与氮气过滤机构出气口相连，本发明适用于废水处理技术领域，能够实现电化学、电催化氧化、光催化氧化、臭氧催化氧化和空化催化氧化为一体的降解废水中有机物的综合性工艺技术，降解速度更快、结构配置更简单，操作更方便，运行能耗更低，性能更稳定。
权利要求书

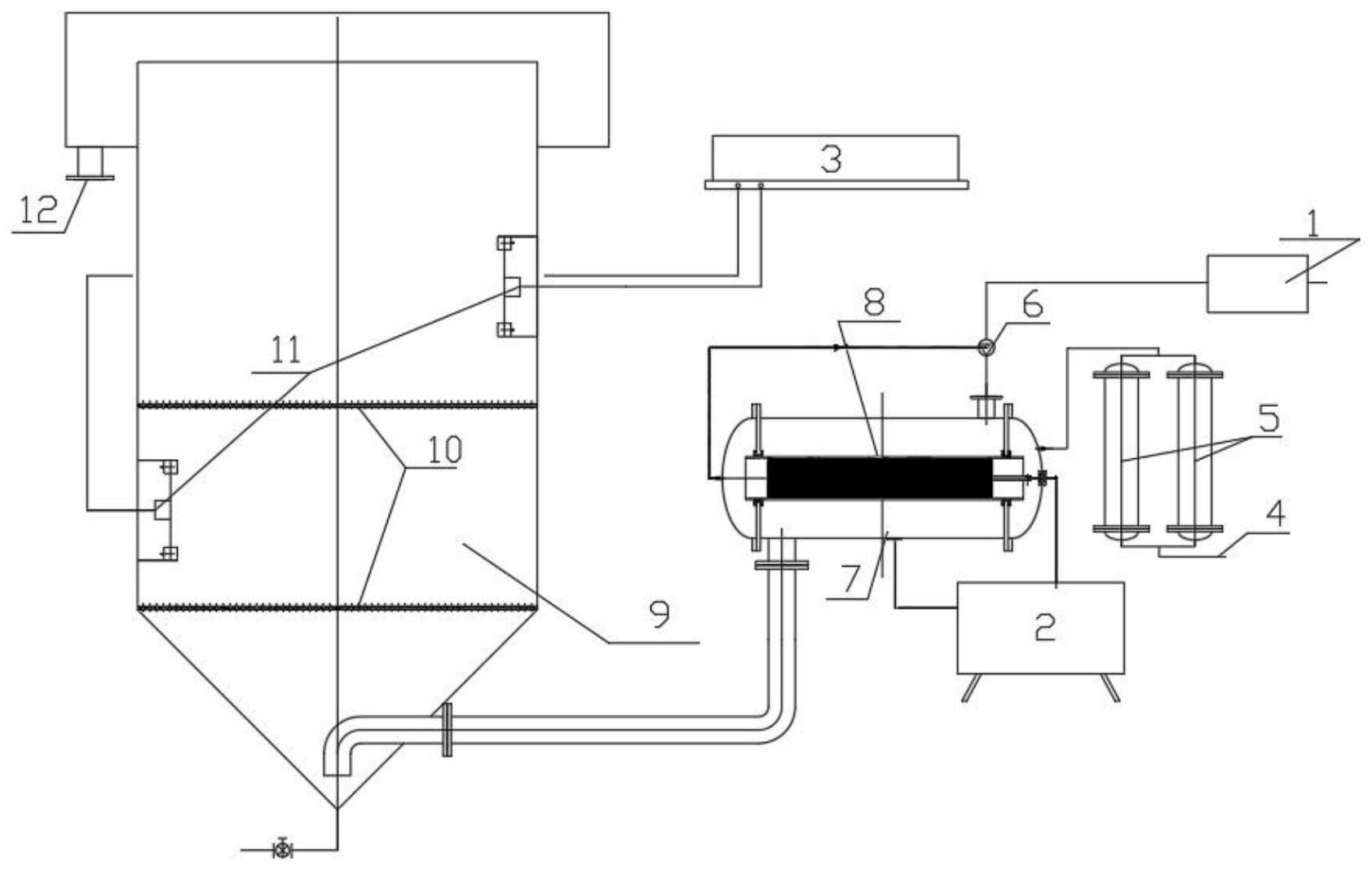

1.一种等离子体耦合超声处理难降解废水的装置，其特征在于：包括超声空化反应器(9)及等离子反应器(7)，所述等离子反应器(7)出水口与超声空化反应器(9)进水口相连，所述等离子反应器(7)进水口与气液混合泵(6)出水口相连，所述等离子反应器(7)出气口与气液混合泵(6)进气口相连，所述等离子反应器(7)进气口与氮气过滤机构(5)出气口相连。
2.如权利要求1所述的一种等离子体耦合超声处理难降解废水的装置，其特征在于：所述等离子反应器(7)内设有放电等离子电极(8)，所述等离子反应器(7)外连接有等离子电源(2)，所述等离子电源(2)与放电等离子电极(8)相连，所述等离子电源(2)与等离子反应器(7)外壳接地保护连接。
3.如权利要求1所述的一种等离子体耦合超声处理难降解废水的装置，其特征在于：所述超声空化反应器(9)内由上及下设有若干个多孔板(10)，将超声空化反应器(9)分为若干个区域，所述超声空化反应器(9)内壁上设有若干个位置高度不同的超声换能器(11)，若干个超声换能器(11)分别设于不同区域内，且若干个超声换能器(11)均与超声波电源(3)电连接。
4.如权利要求1所述的一种等离子体耦合超声处理难降解废水的装置，其特征在于：所述超声空化反应器(9)上端设有处理后水出口(12)。
5.如权利要求1所述的一种等离子体耦合超声处理难降解废水的装置，其特征在于：所述气液混合泵(6)进水口与废水泵(1)出水口相连。
6.如权利要求1所述的一种等离子体耦合超声处理难降解废水的装置，其特征在于：所述氮气过滤机构(5)底部设有进化空气入口(4)。
发明内容
本发明的目的在于克服现有技术的缺陷，提供一种等离子体耦合超声处理难降解废水的装置。
为实现上述目的，本发明采用了如下技术方案：
一种等离子体耦合超声处理难降解废水的装置，包括超声空化反应器及等离子反应器，所述等离子反应器出水口与超声空化反应器进水口相连，所述等离子反应器进水口与气液混合泵出水口相连，所述等离子反应器出气口与气液混合泵进气口相连，所述等离子反应器进气口与氮气过滤机构出气口相连。
优选的，所述等离子反应器内设有放电等离子电极，所述等离子反应器外连接有等离子电源，所述等离子电源与放电等离子电极相连，所述等离子电源与等离子反应器外壳接地保护连接。
优选的，所述超声空化反应器内由上及下设有若干个多孔板，将超声空化反应器分为若干个区域，所述超声空化反应器内壁上设有若干个位置高度不同的超声换能器，若干个超声换能器分别设于不同区域内，且若干个超声换能器均与超声波电源电连接。
优选的，所述超声空化反应器上端设有处理后水出口。
优选的，所述气液混合泵进水口与废水泵出水口相连。
优选的，所述氮气过滤机构底部设有进化空气入口。
综上所述，由于采用了上述技术方案，本发明的有益效果是：
本发明中，能够实现电化学、电催化氧化、光催化氧化、臭氧催化氧化和空化催化氧化为一体的降解废水中有机物的综合性工艺技术，降解速度更快、结构配置更简单，操作更方便，运行能耗更低，性能更稳定。
本发明中，在运行过程中加入少量或者不加药。处理后废水毒性明显降低，可生化性大幅提高，且减少80％以上危险固废或不产生危险固废。
本发明中，超声换能振荡部件设置可更换振动部件，避免传统换能器更换所产生的能量阻力消耗。
（发明人：韩灼;苏佳亮;鲁超;李鹤;徐忠杨;景爱民;张翼;匡金陶）
