公布日：2024.06.07
申请日：2024.03.18
分类号：B01D33/50(2006.01)I;B01D33/54(2006.01)I;B01D33/17(2006.01)I
摘要
本发明公开了一种污水处理用新型纤维转盘滤池及使用方法，涉及污水处理技术领域，该滤池包括滤池本体，所述滤池本体内侧壁通过轴承转动连接有中心转轴，所述中心转轴上固定连接有若干滤盘，若干所述滤盘上均设置有滤布，还包括驱动装置、控制装置、排泥装置，所述驱动装置设置中心转轴内，用于驱动滤盘转动，所述控制装置设置在滤池本体外侧壁，用于调整滤池反洗间隔时间、排泥间隔时间。本发明通过超声波设备和反冲洗过滤器，使得清洗时间比原来按区间清洗提高了过滤效率，降低滤布磨损，大大提高了滤布的使用寿命，减少整个设备的磨损，增加了整个设备的使用寿命，并且降低了三分之一的工艺的能耗。
权利要求书

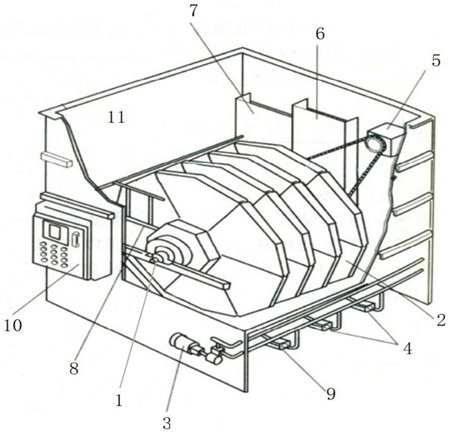

1.一种污水处理用新型纤维转盘滤池，包括滤池本体(11)，其特征在于，所述滤池本体(11)内侧壁通过轴承转动连接有中心转轴(1)，所述中心转轴(1)上固定连接有若干滤盘(2)，若干所述滤盘(2)上均设置有滤布，还包括驱动装置、控制装置、排泥装置，所述驱动装置设置中心转轴(1)内，用于驱动滤盘(2)转动，所述控制装置设置在滤池本体(11)外侧壁，用于调整滤池反洗间隔时间、排泥间隔时间，所述排泥装置滤池本体(11)内底壁处，用于排泥。
2.根据权利要求1所述的一种污水处理用新型纤维转盘滤池，其特征在于，所述驱动装置包括电机(5)，所述滤池本体(11)内侧壁固定连接有电机(5)，所述电机(5)输出端固定连接有旋转轴，所述旋转轴上固定连接有第一链轮，所述中心转轴(1)上固定连接有第二链轮，所述第一链轮与第二链轮之间通过链条传动。
3.根据权利要求2所述的一种污水处理用新型纤维转盘滤池，其特征在于，所述控制装置包括控制箱(10)、PLC、触摸屏、液位检测元件，所述中心转轴(1)外侧壁固定连接有控制箱(10)，所述控制箱(10)内设置有PLC，所述控制箱(10)外侧壁设置有触摸屏，所述触摸屏与PLC电性连接，所述滤池本体(11)内侧壁设置有液位传感器，所述液位传感器与PLC电性连接。
4.根据权利要求3所述的一种污水处理用新型纤维转盘滤池，其特征在于，所述排泥装置包括排泥穿孔管(12)，所述滤池本体(11)内底壁设置有排泥穿孔管(12)，所述排泥穿孔管(12)一端固定连接有A型刚性防水套管，所述A型刚性防水套管通过支架与滤池本体(11)内侧壁固定连接，所述A型刚性防水套管贯穿延伸至滤池本体(11)外，所述A型刚性防水套管上设置有电动阀(4)、排泥阀(9)、排泥泵。
5.根据权利要求4所述的一种污水处理用新型纤维转盘滤池，其特征在于，所述A型刚性防水套管包括翼环(15)、钢制套管(16)、油麻(17)、石棉水泥(18)、钢管(19)、钢筋挡圈(20)，所述钢制套管(16)和钢管(19)之间设置有油麻(17)和石棉水泥(18)，所述钢管(19)外侧壁固定连接有钢筋挡圈(20)，所述钢制套管(16)外侧壁固定连接有翼环(15)。
6.根据权利要求5所述的一种污水处理用新型纤维转盘滤池，其特征在于，所述电机(5)输出端与中心转轴(1)之间通过减速器传动。
7.根据权利要求6所述的一种污水处理用新型纤维转盘滤池，其特征在于，所述滤盘(2)由多个独立的分片组成，所述滤盘(2)的分片上设置有滤布。
8.根据权利要求5所述的一种污水处理用新型纤维转盘滤池，其特征在于，所述A型刚性防水套管位于中心转轴(1)外的一端设置有反洗泵(3)。
9.根据权利要求8所述的一种污水处理用新型纤维转盘滤池，其特征在于，所述滤池本体(11)内侧壁设置有反冲洗过滤器(8)，所述滤池本体(11)内设置有超声波清洗设备。
10.一种权利要求1-9任一项所述的一种污水处理用新型纤维转盘滤池的使用方法，其特征在于，包括以下步骤：步骤一：首先，待滤水(13)由进水渠进入滤池本体(11)内，水流在压力作用下从滤盘(2)两侧由外向内地通过滤布进行过滤，过滤水(14)汇集到排泥穿孔管(12)，通过排泥穿孔管(12)和A型刚性防水套管流到出水渠(6)，最后通过溢流渠(7)溢入出水口；步骤二：随着过滤的进行,滤布表面悬浮物逐渐累积，滤布过滤阻力增大，过滤速度逐渐减小，滤池本体(11)水位逐渐上升，当水位上升到预定水位时，液位传感器感应到液位变化并通过PLC装置控制反冲洗过滤器(8)进行反冲洗，先进行超声波清洗，然后再用反冲洗过滤器(8)进行冲洗，反冲洗吸盘固定不动，电机(5)通过链条带动中心转轴(1)转动，固定在中心转轴(1)上的滤盘(2)一起转动，反冲洗过滤器(8)负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，滤盘(2)内的水自里向外被同时抽吸，并对滤布起清洗作用，一个反冲洗状态持续2-4分钟，滤布就可以被清洗干净，吸出的泥水由反洗泵(3)排出池外；步骤三：吸泥过程可根据所要处理的水质情况设定吸泥频率，由时间继电器控制吸泥泵进行池底吸泥。
发明内容
本发明的目的在于提供一种污水处理用新型纤维转盘滤池及使用方法，以解决现有的滤池的滤布需要按区间进行多次清洗，效率较低且滤布磨损较大，寿命较低的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水处理用新型纤维转盘滤池，包括滤池本体，所述滤池本体内侧壁通过轴承转动连接有中心转轴，所述中心转轴上固定连接有若干滤盘，若干所述滤盘上均设置有滤布，还包括驱动装置、控制装置、排泥装置，所述驱动装置设置中心转轴内，用于驱动滤盘转动，所述控制装置设置在滤池本体外侧壁，用于调整滤池反洗间隔时间、排泥间隔时间，所述排泥装置滤池本体内底壁处，用于排泥。
在上述技术方案的基础上，本发明还提供以下可选技术方案：
在一种可选方案中：所述驱动装置包括电机，所述滤池本体内侧壁固定连接有电机，所述电机输出端固定连接有旋转轴，所述旋转轴上固定连接有第一链轮，所述中心转轴上固定连接有第二链轮，所述第一链轮与第二链轮之间通过链条传动。
在一种可选方案中：所述控制装置包括控制箱、PLC、触摸屏、液位检测元件，所述中心转轴外侧壁固定连接有控制箱，所述控制箱内设置有PLC，所述控制箱外侧壁设置有触摸屏，所述触摸屏与PLC电性连接，所述滤池本体内侧壁设置有液位传感器，所述液位传感器与PLC电性连接。
在一种可选方案中：所述排泥装置包括排泥穿孔管，所述滤池本体内底壁设置有排泥穿孔管，所述排泥穿孔管一端固定连接有A型刚性防水套管，所述A型刚性防水套管通过支架与滤池本体内侧壁固定连接，所述A型刚性防水套管贯穿延伸至滤池本体外，所述A型刚性防水套管上设置有电动阀、排泥阀、排泥泵。
在一种可选方案中：所述A型刚性防水套管包括翼环、钢制套管、油麻、石棉水泥、钢管、钢筋挡圈，所述钢制套管和钢管之间设置有油麻和石棉水泥，所述钢管外侧壁固定连接有钢筋挡圈，所述钢制套管外侧壁固定连接有翼环。
在一种可选方案中：所述电机输出端与中心转轴之间通过减速器传动。
在一种可选方案中：所述滤盘由多个独立的分片组成，所述滤盘的分片上设置有滤布。
在一种可选方案中：所述A型刚性防水套管位于中心转轴外的一端设置有反洗泵。
在一种可选方案中：所述滤池本体内侧壁设置有反冲洗过滤器，所述滤池本体内设置有超声波清洗设备。
本发明还公开了一种污水处理用新型纤维转盘滤池的使用方法，包括以下步骤:
步骤一：首先，待滤水由进水渠进入滤池本体内，水流在压力作用下从滤盘两侧由外向内地通过滤布进行过滤，过滤水汇集到排泥穿孔管，通过排泥穿孔管和A型刚性防水套管流到出水渠，最后通过溢流渠溢入出水口；
步骤二：随着过滤的进行,滤布表面悬浮物逐渐累积，滤布过滤阻力增大，过滤速度逐渐减小，滤池本体水位逐渐上升，当水位上升到预定水位时，液位传感器感应到液位变化并通过PLC装置控制反冲洗过滤器进行反冲洗：首先进行超声波清洗，然后再用反冲洗过滤器进行冲洗，反冲洗吸盘固定不动，电机通过链条带动中心转轴转动，固定在中心转轴上的滤盘一起转动，反冲洗过滤器负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，滤盘内的水自里向外被同时抽吸，并对滤布起清洗作用，一个反冲洗状态持续滤盘-电动阀分钟，滤布就可以被清洗干净，吸出的泥水由反洗泵排出池外；
步骤三：吸泥过程可根据所要处理的水质情况设定吸泥频率，由时间继电器控制吸泥泵进行池底吸泥。
相较于现有技术，本发明的有益效果如下：
1、本发明通过超声波设备和反冲洗过滤器，使得清洗时间比原来按区间清洗提高了过滤效率，降低滤布磨损，大大提高了滤布的使用寿命，减少整个设备的磨损，增加了整个设备的使用寿命，并且降低了三分之一的工艺的能耗。
2、本发明的每个滤盘上端和下端增加了条形带，这样可以使吸盘不直接与滤布接触，而与滤布保持一定距离，滤布清洗更彻底。
3、本发明的运行自动化程度高，水头损失小，纤维转盘滤池进出水水头损失仅0.3m并且采用水力反冲洗，反冲洗泵扬程高。
（发明人：路龙;崔坤;王少民;李世清;李振京;胡玉江）
