公布日：2024.06.04
申请日：2024.01.31
分类号：C02F7/00(2006.01)I;C02F3/02(2023.01)I;C02F3/28(2023.01)I;B01D36/04(2006.01)I
摘要
本发明涉及污水处理设备技术领域，具体的公开了一种具有多级过滤功能的污水处理设备，包括设备箱体，设备箱体从左到右依次设有过滤池、存液池、曝气池、二次沉淀池、清水池，曝气池中部竖直固定有中间板，曝气池顶部对称滑动设有两个活动件，两个活动件对称设置在中间板两侧，曝气池两侧分别设有与存液池和二次沉淀池连通的通道口，两个活动件底部能够分别封堵两个通道口，两个活动件上方均设有气压控制机构，曝气池设有排气机构，过滤池顶部设有与排气机构匹配的气动搅拌机构。本发明能够有效利用曝气时的气体，实现曝气池的进液和排液操作，以及实现过滤池的内部搅拌，整体使用效果稳定可靠，工作效率较高。
权利要求书

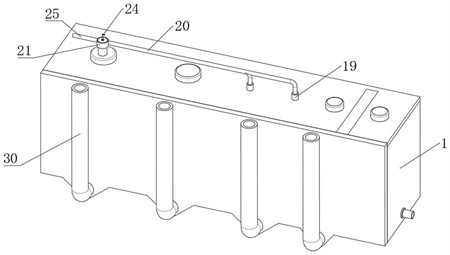

1.一种具有多级过滤功能的污水处理设备，包括设备箱体(1)，其特征在于，所述设备箱体(1)从左到右依次设有过滤池(2)、存液池(3)、曝气池(4)、二次沉淀池(5)、清水池(6)，曝气池(4)中部竖直固定有中间板(7)，中间板(7)与曝气池(4)底部存在间隙，曝气池(4)底部对称安装设有两个曝气盘(8)，两个曝气盘(8)对称设置在中间板(7)两侧，曝气池(4)顶部对称滑动设有两个活动件(9)，两个活动件(9)对称设置在中间板(7)两侧，曝气池(4)两侧分别设有与存液池(3)和二次沉淀池(5)连通的通道口(10)，两个活动件(9)底部能够分别封堵两个通道口(10)，两个活动件(9)上方均设有气压控制机构；所述曝气池(4)设有排气机构，过滤池(2)顶部设有与排气机构匹配的气动搅拌机构。
2.根据权利要求1所述的一种具有多级过滤功能的污水处理设备，其特征在于，两个所述曝气盘(8)均通过管道与外部鼓风机设备匹配连接，管道贯穿设备箱体(1)，且管道上安装有启闭阀。
3.根据权利要求1所述的一种具有多级过滤功能的污水处理设备，其特征在于，所述活动件(9)截面成倒U字型，且活动件(9)前后侧设有裙边块(11)，活动件(9)的四周分别与曝气池(4)以及中间板(7)滑动密封贴合。
4.根据权利要求1所述的一种具有多级过滤功能的污水处理设备，其特征在于，所述活动件(9)顶部与曝气池(4)顶部之间设有空隙，且空隙内设有若干弹簧(12)，活动件(9)顶部通过若干弹簧(12)与曝气池(4)的顶部固定连接。
5.根据权利要求1所述的一种具有多级过滤功能的污水处理设备，其特征在于，所述气压控制机构包括水平固定在活动件(9)顶部的电动伸缩杆(13)，电动伸缩杆(13)的伸缩端固定有推板(14)，推板(14)与活动件(9)顶部滑动连接，推板(14)上设有圆孔(15)，活动件(9)顶部设有能够与圆孔(15)对齐的通孔(16)，设备箱体(1)设有与推板(14)插接定位匹配的插槽(17)，插槽(17)的截面积大于推板(14)的截面积，中间板(7)顶部横向安装有能够连接两侧的气阀机构(18)。
6.根据权利要求1所述的一种具有多级过滤功能的污水处理设备，其特征在于，所述气阀机构(18)包括连接中间板(7)两侧的圆管(34)，圆管(34)中间竖直固定有电机(35)，电机(35)的转动轴朝下并同轴固定有圆盘块(37)，圆盘块(37)上横向固定有单项阀(36)，圆管(34)设有与圆盘块(37)匹配的腔体，圆盘块(37)与腔体滑动密封贴合。
7.根据权利要求1所述的一种具有多级过滤功能的污水处理设备，其特征在于，所述排气机构包括固定安装在曝气池(4)顶部的两个电磁双通阀(19)，两个电磁双通阀(19)分别对应设置在两个活动件(9)顶部，两个电磁双通阀(19)用于控制连通设备箱体(1)内部，两个电磁双通阀(19)位于设备箱体(1)外部的一端均与一个排气管(20)固定连接。
8.根据权利要求7所述的一种具有多级过滤功能的污水处理设备，其特征在于，所述气动搅拌机构包括固定设置过滤池(2)顶部的圆盘腔体(21)，圆盘腔体(21)顶部转动设有多叶风扇(22)，排气管(20)与圆盘腔体(21)侧边固定并与其内部连通，多叶风扇(22)底部同轴固定有搅拌杆(23)，搅拌杆(23)贯穿过滤池(2)顶部并延伸至过滤池(2)中部，多叶风扇(22)顶部固定有转动件(24)，转动件(24)延伸至圆盘腔体(21)外部，圆盘腔体(21)侧边固定有与排气管(20)对齐的出气管(25)。
9.根据权利要求1所述的一种具有多级过滤功能的污水处理设备，其特征在于，所述过滤池(2)、存液池(3)、二次沉淀池(5)以及清水池(6)顶部均设有排气阀，过滤池(2)与存液池(3)之间设有折弯通道(26)，折弯通道(26)上倾斜安装有格栅网(27)，存液池(3)内部固定有倾斜板(31)，倾斜板(31)较低的一端靠近存液池(3)右侧并与存液池(3)侧壁之间存在缝隙，二次沉淀池(5)与清水池(6)之间可拆卸固定有过滤层(28)。
10.根据权利要求1所述的一种具有多级过滤功能的污水处理设备，其特征在于，所述过滤池(2)、存液池(3)、曝气池(4)以及二次沉淀池(5)底部均设有V型槽(29)，V型槽(29)的端面均对接有排泥管(30)。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种具有多级过滤功能的污水处理设备。
为了实现上述目的，本发明采用了如下技术方案：
一种具有多级过滤功能的污水处理设备，包括设备箱体，所述设备箱体从左到右依次设有过滤池、存液池、曝气池、二次沉淀池、清水池，曝气池中部竖直固定有中间板，中间板与曝气池底部存在间隙，曝气池底部对称安装设有两个曝气盘，两个曝气盘对称设置在中间板两侧，曝气池顶部对称滑动设有两个活动件，两个活动件对称设置在中间板两侧，曝气池两侧分别设有与存液池和二次沉淀池连通的通道口，两个活动件底部能够分别封堵两个通道口，两个活动件上方均设有气压控制机构；
所述曝气池设有排气机构，过滤池顶部设有与排气机构匹配的气动搅拌机构。
优选的，两个所述曝气盘均通过管道与外部鼓风机设备匹配连接，管道贯穿设备箱体，且管道上安装有启闭阀。
优选的，所述活动件截面成倒U字型，且活动件前后侧设有裙边块，活动件的四周分别与曝气池以及中间板滑动密封贴合。
优选的，所述活动件顶部与曝气池顶部之间设有空隙，且空隙内设有若干弹簧，活动件顶部通过若干弹簧与曝气池的顶部固定连接。
优选的，所述气压控制机构包括水平固定在活动件顶部的电动伸缩杆，电动伸缩杆的伸缩端固定有推板，推板与活动件顶部滑动连接，推板上设有圆孔，活动件顶部设有能够与圆孔对齐的通孔，设备箱体设有与推板插接定位匹配的插槽，插槽的截面积大于推板的截面积，中间板顶部横向安装有能够连接两侧的气阀机构。
优选的，所述气阀机构包括连接中间板两侧的圆管，圆管中间竖直固定有电机，电机的转动轴朝下并同轴固定有圆盘块，圆盘块上横向固定有单项阀，圆管设有与圆盘块匹配的腔体，圆盘块与腔体滑动密封贴合。
优选的，所述排气机构包括固定安装在曝气池顶部的两个电磁双通阀，两个电磁双通阀分别对应设置在两个活动件顶部，两个电磁双通阀用于控制连通设备箱体内部，两个电磁双通阀位于设备箱体外部的一端均与一个排气管固定连接。
优选的，所述气动搅拌机构包括固定设置过滤池顶部的圆盘腔体，圆盘腔体顶部转动设有多叶风扇，排气管与圆盘腔体侧边固定并与其内部连通，多叶风扇底部同轴固定有搅拌杆，搅拌杆贯穿过滤池顶部并延伸至过滤池中部，多叶风扇顶部固定有转动件，转动件延伸至圆盘腔体外部，圆盘腔体侧边固定有与排气管对齐的出气管。
优选的，所述过滤池、存液池、二次沉淀池以及清水池顶部均设有排气阀，过滤池与存液池之间设有折弯通道，折弯通道上倾斜安装有格栅网，存液池内部固定有倾斜板，倾斜板较低的一端靠近存液池右侧并与存液池侧壁之间存在缝隙，二次沉淀池与清水池之间可拆卸固定有过滤层。
优选的，所述过滤池、存液池、曝气池以及二次沉淀池底部均设有V型槽，V型槽的端面均对接有排泥管。
与现有技术相比，本发明的有益效果是：
1：本发明中通过设置曝气池，并在曝气池内部设有活动件和中间板以及气压控制机构，能够配合曝气时气体，来实现曝气池的进液和排液操作，无需单独设置潜水泵，使用稳定可靠，且有效降低了设备成本和能源成本。
2：本发明中通过设置排气机构，以及与排气机构匹配的气动搅拌机构，可在实现曝气的同时，还可通过曝气排出的多余气流，实现过滤池的内部搅拌，有效提高工作效率。
（发明人：蔡申薇）
