公布日：2023.11.24
申请日：2023.09.27
分类号：B01D33/11(2006.01)I;B01D33/50(2006.01)I;B01D33/80(2006.01)I
摘要
本发明涉及废水处理技术领域，且公开了一种蛋鸡养殖用废水预处理设备，在控制盘内部设置有传动装置和叶轮，同时在反冲洗装置上设置两组吹气条配合喷水条进行反冲洗，利用转筒的驱动结构连接到传动装置上，从而带动叶轮同步转动配合转筒进行过滤，叶轮匀速转动进行定量均匀下料过滤，避免出现物料积累的情况，在转筒内部设置有转轴安装承接板，转轴上设置有承接板可以承接掉落下来的固体物料，避免掉落下来时直接冲击到转筒底部造成形变，同时承接板承接时带动反冲洗装置偏转一次便带动转块触发一次触头开关，使得气孔内部的气体排出一点，从而调节下料滑头的位置，使得转筒内部的过滤总长度边长保证过滤效果，且还能控制反冲洗过程。
权利要求书

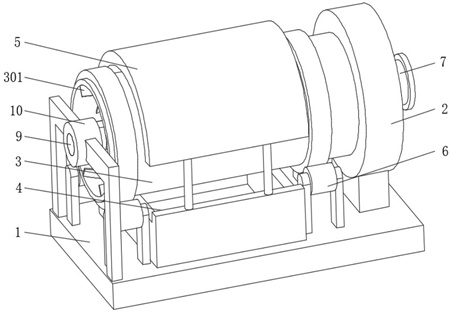

1.一种蛋鸡养殖用废水预处理设备，包括机座（1），其特征在于：所述机座（1）一端的顶部固定安装有控制盘（2），所述控制盘（2）的一侧活动安装有转筒（3），所述机座（1）的顶部位于转筒（3）两端的底部位置设置有与转筒（3）贴合传动的托轮（6），所述机座（1）顶面位于转筒（3）中间底部的位置固定安装有水槽（4），所述水槽（4）的两侧顶部通过支撑杆固定安装有位于转筒（3）顶部的反冲洗装置（5），所述控制盘（2）的另一侧中部固定安装有进料管（7），所述控制盘（2）的中部开设有进料口（201）且与进料管（7）连通，所述转筒（3）的内壁均匀设置有导流板（301），所述进料口（201）的顶壁固定安装有传动装置（13），所述传动装置（13）一侧活动套接有叶轮（14），所述控制盘（2）靠近转筒（3）一侧的中部固定安装有下料筒（8），所述下料筒（8）靠近进料口（201）一侧开设有滑槽（801），所述滑槽（801）内部活动套接有下料滑头（11），所述下料滑头（11）的底部开设有下料口（1101），所述下料滑头（11）与进料口（201）侧壁之间固定连接有波纹管（12）；所述机座（1）远离控制盘（2）一端的顶部固定安装有支撑架（10），所述支撑架（10）的中部转动套接有转轴（9），且转轴（9）伸入到下料筒（8）的内部，所述支撑架（10）的内部安装有套接在转轴（9）外圈的扭簧（15），所述转轴（9）的中段外侧对称固定安装有承接板（16），所述承接板（16）表面光滑且截面呈三角形状；所述下料滑头（11）靠近控制盘（2）一侧的两端对称固定连接有导柱（17），所述控制盘（2）的侧壁开设有气孔（202），所述导柱（17）的一端活动活动套接在气孔（202）内部，所述控制盘（2）的内部安装有气泵（18）且与气孔（202）内部连接，所述下料筒（8）内部位于转轴（9）端部处两侧开设有转动槽（802），所述转轴（9）两侧位于转动槽（802）内部处固定安装有转块（19），所述转动槽（802）内侧的顶部和底部对称固定安装有触头开关（20）；所述气孔（202）的一端安装有与外部连通的电磁阀，所述导柱（17）与气孔（202）之间采用滑动密封设置且连接有复位弹簧，所述转块（19）与触头开关（20）接触会通电打开电磁阀，所述导柱（17）完全收缩到气孔（202）中会反冲洗动作。
2.根据权利要求1所述的一种蛋鸡养殖用废水预处理设备，其特征在于：所述反冲洗装置（5）呈半圆形且顶部内侧固定安装有喷水条（501），所述反冲洗装置（5）的两端内侧固定安装有吹气条（502），所述吹气条（502）呈倾斜安装。
3.根据权利要求1所述的一种蛋鸡养殖用废水预处理设备，其特征在于：所述传动装置（13）内部设置有传动结构且连接到转筒（3）的传动装置上，所述叶轮（14）与传动装置（13）内部传动装置传动啮合。
发明内容
针对上述背景技术的不足，本发明提供了一种蛋鸡养殖用废水预处理设备，具备过滤效果好、效率高的优点，解决了背景技术提出的问题。
本发明提供如下技术方案：一种蛋鸡养殖用废水预处理设备，包括机座，所述机座一端的顶部固定安装有控制盘，所述控制盘的一侧活动安装有转筒，所述机座的顶部位于转筒两端的底部位置设置有与转筒贴合传动的托轮，所述机座顶面位于转筒中间底部的位置固定安装有水槽，所述水槽的两侧顶部通过支撑杆固定安装有位于转筒顶部的反冲洗装置，所述控制盘的另一侧中部固定安装有进料管，所述控制盘的中部开设有进料口且与进料管连通，所述转筒的内壁均匀设置有导流板，所述进料口的顶壁固定安装有传动装置，所述传动装置一侧活动套接有叶轮，所述控制盘靠近转筒一侧的中部固定安装有下料筒，所述下料筒靠近进料口一侧开设有滑槽，所述滑槽内部活动套接有下料滑头，所述下料滑头的底部开设有下料口，所述下料滑头与进料口侧壁之间固定连接有波纹管。
优选的，所述反冲洗装置呈半圆形且顶部内侧固定安装有喷水条，所述反冲洗装置的两端内侧固定安装有吹气条，所述吹气条呈倾斜安装。
优选的，所述传动装置内部设置有传动结构且连接到转筒的传动装置上，所述叶轮与传动装置内部传动装置传动啮合。
优选的，所述机座远离控制盘一端的顶部固定安装有支撑架，所述支撑架的中部转动套接有转轴，且转轴伸入到下料筒的内部，所述支撑架的内部安装有套接在转轴外圈的扭簧，所述转轴的中段外侧对称固定安装有承接板，所述承接板表面光滑且截面呈三角形状。
优选的，所述下料滑头靠近控制盘一侧的两端对称固定连接有导柱，所述控制盘的侧壁开设有气孔，所述导柱的一端活动活动套接在气孔内部，所述控制盘的内部安装有气泵且与气孔内部连接，所述下料筒内部位于转轴端部处两侧开设有转动槽，所述转轴两侧位于转动槽内部处固定安装有转块，所述转动槽内侧的顶部和底部对称固定安装有触头开关。
优选的，所述气孔的一端安装有与外部连通的电磁阀，所述导柱与气孔之间采用滑动密封设置且连接有复位弹簧，所述转块与触头开关接触会通电打开电磁阀，所述导柱完全收缩到气孔中会反冲洗动作。
本发明具备以下有益效果：
1、通过在控制盘内部设置有传动装置和叶轮，同时在反冲洗装置上设置两组吹气条配合喷水条进行反冲洗，相较于现有技术来说，利用转筒的驱动结构连接到传动装置上，从而带动叶轮同步转动配合转筒进行过滤，叶轮匀速转动进行定量均匀下料过滤，避免出现物料积累的情况，而且通过叶轮进料后再通过下料滑头下料也受到控制，保证了在转筒内部始终可以进行充分过滤，同时在进行反冲洗时通过吹气条吹气可以将积累的固体物料先吹落一分部，然后再利用喷水条冲洗，之后再通过吹气条吹去水分，可以减少反冲洗所需要的水，且提高了反冲洗效果，避免经常反冲洗，浪费时间且损伤滤层。
2、通过在转筒内部设置有转轴安装承接板，并连通到下料筒内部，且下料滑头套接在气孔内部，相较于现有技术来说，利用转轴上设置有承接板可以承接掉落下来的固体物料，避免掉落下来时直接冲击到转筒底部造成形变，同时承接板承接时带动反冲洗装置偏转一次便带动转块触发一次触头开关，使得气孔内部的气体排出一点，从而调节下料滑头的位置，使得转筒内部的过滤总长度变长保证过滤效果，且还能根据掉落物料来控制反冲洗动作，保证在过滤效果达不到要求时立马进行反冲洗，从而保证过滤的效果，且避免经常反冲洗造成过滤效率下降。
（发明人：王一盛）
