公布日：2023.11.24
申请日：2023.09.15
分类号：C02F1/00(2023.01)I;C02F1/44(2023.01)I;C02F103/16(2006.01)N
摘要
本发明涉及乳化液废水处理装置技术领域，且公开了一种自动化乳化液废水处理装置，包括过滤器外壳，所述过滤器外壳的第一侧固定连接有进液口，所述过滤器外壳的第二侧固定连接有出液管，所述出液管的内部安装有水泵，所述出液管的侧面固定连接有分子级过滤器，所述过滤器外壳的下端依次摆放有第二过滤设备和第三过滤设备。该自动化乳化液废水处理装置，通过液体传输管带动第二过滤设备和第三过滤设备内部传输的液体排出，同时经过集流管集中收集，并输送至过滤器外壳的内部，同时过滤器外壳带动液体再次进行过滤，避免废水中杂质传输时，杂质流通至分子级过滤器的内部，导致杂质过多对分子级过滤器的内部造成堵塞的问题。
权利要求书

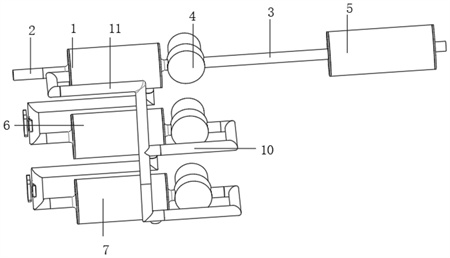

1.一种自动化乳化液废水处理装置，包括过滤器外壳(1)，所述过滤器外壳(1)的第一侧固定连接有进液口(2)，所述过滤器外壳(1)的第二侧固定连接有出液管(3)，所述出液管(3)的内部安装有水泵(4)，所述出液管(3)的侧面固定连接有分子级过滤器(5)，其特征在于：所述过滤器外壳(1)的下端依次摆放有第二过滤设备(6)和第三过滤设备(7)，所述过滤器外壳(1)和第二过滤设备(6)之间安装有杂质输送管(8)，所述杂质输送管(8)的侧面安装有阀门控制器(9)，所述第二过滤设备(6)的第二侧固定连接有液体传输管(10)，所述液体传输管(10)的侧面安装有集流管(11)，所述第三过滤设备(7)的下部安装有杂质排出管(12)，所述过滤器外壳(1)的内部固定连接有过滤膜限位板(13)，所述过滤膜限位板(13)的内侧安装有乳化液过滤膜(14)，所述过滤膜限位板(13)的外侧活动套接有限定套(15)，所述限定套(15)的内部固定连接有螺旋管(16)，所述螺旋管(16)的后端固定连接有刮板(17)。
2.根据权利要求1所述的一种自动化乳化液废水处理装置，其特征在于：所述进液口(2)的后端连接在乳化液废水排出设备上，所述出液管(3)的侧面安装在过滤液体收集设备上。
3.根据权利要求1所述的一种自动化乳化液废水处理装置，其特征在于：所述分子级过滤器(5)的内部安装有分子级乳化液过滤膜，同时水泵(4)安装在过滤器外壳(1)和分子级过滤器(5)之间。
4.根据权利要求1所述的一种自动化乳化液废水处理装置，其特征在于：所述过滤器外壳(1)和第二过滤设备(6)之间、第二过滤设备(6)和第三过滤设备(7)之间均安装有杂质输送管(8)，同时杂质输送管(8)的侧面安装有阀门控制器(9)，所述杂质输送管(8)的第一侧位于过滤器外壳(1)的下部，所述杂质输送管(8)的第二侧位于第二过滤设备(6)的第二侧。
5.根据权利要求1所述的一种自动化乳化液废水处理装置，其特征在于：所述第二过滤设备(6)和第三过滤设备(7)第二侧安装的两组液体传输管(10)分别与集流管(11)之间相互连接，所述集流管(11)的一侧安装在过滤器外壳(1)的第二侧。
6.根据权利要求1所述的一种自动化乳化液废水处理装置，其特征在于：所述第二过滤设备(6)和第三过滤设备(7)侧面安装液体传输管(10)的内部均安装有水泵(4)，所述过滤器外壳(1)、第二过滤设备(6)和第三过滤设备(7)相互叠加摆放。
7.根据权利要求1所述的一种自动化乳化液废水处理装置，其特征在于：所述过滤器外壳(1)和过滤膜限位板(13)之间含有间隙，所述过滤膜限位板(13)的中部呈贯通状态，并且乳化液过滤膜(14)位于过滤膜限位板(13)的内部。
8.根据权利要求1所述的一种自动化乳化液废水处理装置，其特征在于：所述螺旋管(16)在限定套(15)的内部等间距排列，同时螺旋管(16)呈螺旋状，所述刮板(17)贴合在过滤器外壳(1)的内壁和过滤膜限位板(13)的外壁。
9.根据权利要求1所述的一种自动化乳化液废水处理装置，其特征在于：所述阀门控制器(9)包含有转动把手和阀门，所述阀门内部孔径大小不同。
发明内容
针对现有自动化乳化液废水处理装置的不足，本发明提供了一种自动化乳化液废水处理装置，具备过滤器外壳、第二过滤设备和第三过滤设备之间相互叠加放置，同时过滤器外壳、第二过滤设备和第三过滤设备依次对液体进行中的杂质进行过滤，同时第二过滤设备和第三过滤设备依次可对废水中含有的液体进行过滤，增加杂质排出时，杂质中液体析出时增加充分性的优点，解决了上述背景技术中提出的问题。
本发明提供如下技术方案：一种自动化乳化液废水处理装置，包括过滤器外壳，所述过滤器外壳的第一侧固定连接有进液口，所述过滤器外壳的第二侧固定连接有出液管，所述出液管的内部安装有水泵，所述出液管的侧面固定连接有分子级过滤器，所述过滤器外壳的下端依次摆放有第二过滤设备和第三过滤设备，所述过滤器外壳和第二过滤设备之间安装有杂质输送管，所述杂质输送管的侧面安装有阀门控制器，所述第二过滤设备的第二侧固定连接有液体传输管，所述液体传输管的侧面安装有集流管，所述第三过滤设备的下部安装有杂质排出管，所述过滤器外壳的内部固定连接有过滤膜限位板，所述过滤膜限位板的内侧安装有乳化液过滤膜，所述过滤膜限位板的外侧活动套接有限定套，所述限定套的内部固定连接有螺旋管，所述螺旋管的后端固定连接有刮板。
优选的，所述进液口的后端连接在乳化液废水排出设备上，所述出液管的侧面安装在过滤液体收集设备上。
优选的，所述分子级过滤器的内部安装有分子级乳化液过滤膜，同时水泵安装在过滤器外壳和分子级过滤器之间。
优选的，所述过滤器外壳和第二过滤设备之间、第二过滤设备和第三过滤设备之间均安装有杂质输送管，同时杂质输送管的侧面安装有阀门控制器，所述杂质输送管的第一侧位于过滤器外壳的下部，所述杂质输送管的第二侧位于第二过滤设备的第二侧。
优选的，所述第二过滤设备和第三过滤设备第二侧安装的两组液体传输管分别与集流管之间相互连接，所述集流管的一侧安装在过滤器外壳的第二侧。
优选的，所述第二过滤设备和第三过滤设备侧面安装液体传输管的内部均安装有水泵，所述过滤器外壳、第二过滤设备和第三过滤设备相互叠加摆放。
优选的，所述过滤器外壳和过滤膜限位板之间含有间隙，所述过滤膜限位板的中部呈贯通状态，并且乳化液过滤膜位于过滤膜限位板的内部。
优选的，所述螺旋管在限定套的内部等间距排列，同时螺旋管呈螺旋状，所述刮板贴合在过滤器外壳的内壁和过滤膜限位板的外壁。
优选的，所述阀门控制器包含有转动把手和阀门，所述阀门内部孔径大小不同。
与现有自动化乳化液废水处理装置对比，本发明具备以下有益效果：
1、该自动化乳化液废水处理装置，通过过滤器外壳、第二过滤设备和第三过滤设备依次叠加放置，过滤器外壳内部对废水进行过滤后，过滤后的杂质经由杂质输送管向下进行输送，同时调节阀门控制器，带动阀门开关的大小进行调控，通过过滤器外壳、第二过滤设备和第三过滤设备内部液体流速进行调控，提高液体过滤时提高充分性，可充分带动杂质中的液体排出，即在对废水处理过程中，该设备在可以在不同场景中起到不同作用，如果要留是轻质的物料，该设备为除杂分离，即出液管排出的液体中，可提高固液分离效率，如果要留的重质物料，则该设备为提纯浓缩设备，即杂质排出管内部带动杂质排出时，杂质中液体含量降低，通过杂质排出管可提高设备浓度。
2、该自动化乳化液废水处理装置，通过液体流通至过滤器外壳的内部后，乳化液过滤膜对杂质进行过滤，过滤后的杂质流通至过滤器外壳和过滤膜限位板的内部，同时液体流通时，液体带动螺旋管转动时，螺旋管带动刮板转动，刮板对过滤器外壳内部堆积的杂质进行刮除，避免杂质堆积，导致杂质对过滤器外壳的内部造成堵塞，影响杂质流通效率。
3、该自动化乳化液废水处理装置，通过液体传输管带动第二过滤设备和第三过滤设备内部传输的液体排出，同时经过集流管集中收集，并输送至过滤器外壳的内部，同时过滤器外壳带动液体再次进行过滤，避免废水中杂质传输时，杂质流通至分子级过滤器的内部，导致杂质过多对分子级过滤器的内部造成堵塞的问题。
（发明人：陈传云;梁远争;李胜明;李爱珍）
