公布日：2023.11.24
申请日：2023.09.11
分类号：C02F1/52(2023.01)I;C02F1/00(2023.01)I;B01F27/07(2022.01)I;B01D29/64(2006.01)I;B01D29/68(2006.01)I;C02F103/30(2006.01)N
摘要
本发明公开了一种喷织废水处理回用设备，涉及喷织废水处理技术领域，包括废水处理箱，其特征在于：所述废水处理箱的内部设置有搅拌机构，所述搅拌机构包括一号杆和二号杆，所述一号杆的底端贯穿且转动连接在废水处理箱的底部，所述二号杆转动连接在一号杆的侧壁，且二号杆通过齿轮齿条的配合进行传动；本发明中，通过一号杆带动二号杆进行转动，并且在齿条与齿轮的配合作用下，使得同一个二号杆能够搅拌到不同高度位置的废水，增大了二号杆的搅拌范围，从而使得往废水处理箱的废水中加入絮凝剂后，絮凝剂与废水快速混合，避免出现絮凝剂混合不均匀的现象，从而使得内部的杂质絮凝沉降彻底，提高对废水的净化效果。
权利要求书

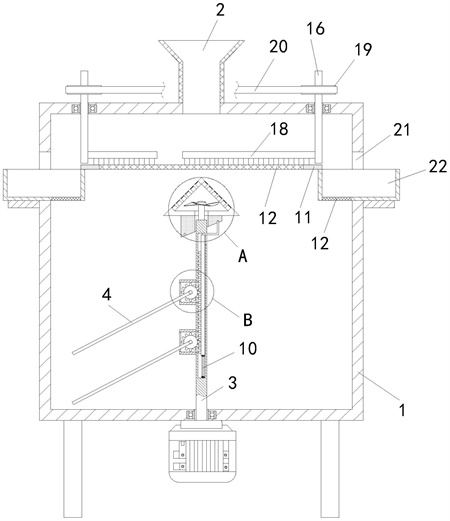

1.一种喷织废水处理回用设备，包括废水处理箱(1)，其特征在于：所述废水处理箱(1)的内部设置有搅拌机构，所述搅拌机构包括一号杆(3)和二号杆(4)，所述一号杆(3)的底端贯穿且转动连接在废水处理箱(1)的底部，所述二号杆(4)转动连接在一号杆(3)的侧壁，且二号杆(4)通过齿轮(9)齿条(8)的配合进行传动；所述齿条(8)滑动连接在一号杆(3)内部空腔内，所述齿轮(9)转动连接在一号杆(3)内部空腔内，所述齿条(8)通过驱动件进行驱动。
2.根据权利要求1所述的一种喷织废水处理回用设备，其特征在于，所述驱动件包括L形杆(7)，所述L形杆(7)的一端固接在齿条(8)的顶部，另一端贯穿且滑动连接于在一号杆(3)；所述废水处理箱(1)的内壁固接有三角形块(5)，所述三角形块(5)的底部固接有圆柱凸轮(6)，所述一号杆(3)的顶端贯穿且转动连接在圆柱凸轮(6)的中心位置处，所述L形杆(7)位于一号杆(3)外的一端滑动连接在圆柱凸轮(6)的底部，所述二号杆(4)的一端贯穿于一号杆(3)一侧，且固接在齿轮(9)的转轴上；所述齿条(8)的底部固接有弹簧(10)，且所述弹簧(10)的底端固接在一号杆(3)内部空腔的底部。
3.根据权利要求1所述的一种喷织废水处理回用设备，其特征在于，所述废水处理箱(1)的内壁还固接有环形板(11)，所述环形板(11)的内壁固接有过滤网(12)，所述过滤网(12)位于三角形块(5)的上方。
4.根据权利要求2所述的一种喷织废水处理回用设备，其特征在于，所述三角形块(5)内部开设有三角形槽(17)，所述三角形块(5)的顶部等距开设有多个排气孔(13)，且所述排气孔(13)的开口处固接有防水透气膜；所述一号杆(3)的顶端固接有转杆(14)，且转杆(14)的顶端位于三角形槽(17)内，所述转杆(14)的顶端固接有扇叶(15)。
5.根据权利要求3所述的一种喷织废水处理回用设备，其特征在于，所述废水处理箱(1)的顶部贯穿且转动连接有两个三号杆(16)，两个所述三号杆(16)对称设置在废水处理箱(1)的顶部，所述三号杆(16)的外壁固接有清理杆(18)。
6.根据权利要求5所述的一种喷织废水处理回用设备，其特征在于，所述废水处理箱(1)的两侧对称开设有安装槽(21)，所述废水处理箱(1)的外侧壁在安装槽(21)的底部位置处固接有支撑板，所述支撑板的上方放置有收集壳(22)，且收集壳(22)位于环形板(11)的下方，所述收集壳(22)在靠近环形板(11)的一侧开设有通槽，所述通槽内固接有过滤网(12)。
7.根据权利要求5所述的一种喷织废水处理回用设备，其特征在于，两个所述三号杆(16)的顶端均固接有带轮(19)，两个所述三号杆(16)之间通过同步带(20)进行传动。
发明内容
本发明所解决的技术问题为：现有的喷织废水处理回用设备，药液喷洒头将絮凝剂播散到沉淀池中后，絮凝剂与废水混合的过程较慢，还是会出现絮凝剂混合不均匀的现象，造成絮凝沉降不够彻底，导致对废水的净化效果不好。
本发明可以通过以下技术方案实现：一种喷织废水处理回用设备，包括废水处理箱，所述废水处理箱的内部设置有搅拌机构，所述搅拌机构包括一号杆和二号杆，所述一号杆的底端贯穿且转动连接在废水处理箱的底部，所述二号杆转动连接在一号杆的侧壁，且二号杆通过齿轮齿条的配合进行传动；所述齿条滑动连接在一号杆内部空腔内，所述齿轮转动连接在一号杆内部空腔内，所述齿条通过驱动件进行驱动。
本发明的进一步技术改进在于：所述驱动件包括L形杆，所述L形杆的一端固接在齿条的顶部，另一端贯穿且滑动连接于在一号杆；所述废水处理箱的内壁固接有三角形块，所述三角形块的底部固接有圆柱凸轮，所述一号杆的顶端贯穿且转动连接在圆柱凸轮的中心位置处，所述L形杆位于一号杆外的一端滑动连接在圆柱凸轮的底部，所述二号杆的一端贯穿于一号杆一侧，且固接在齿轮的转轴上；所述齿条的底部固接有弹簧，且所述弹簧的底端固接在一号杆内部空腔的底部。
本发明的进一步技术改进在于：所述齿条的底部固接有弹簧，且所述弹簧的底端固接在空腔的底部。
本发明的进一步技术改进在于：所述废水处理箱的内壁还固接有环形板，所述环形板的内壁固接有过滤网，所述过滤网位于三角形块的上方。
本发明的进一步技术改进在于：所述三角形块内部开设有三角形槽，所述三角形块的顶部等距开设有多个排气孔，且所述排气孔的开口处固接有防水透气膜；所述一号杆的顶端固接有转杆，且转杆的顶端位于三角形槽内，所述转杆的顶端固接有扇叶。
本发明的进一步技术改进在于：所述废水处理箱的顶部贯穿且转动连接有两个三号杆，两个所述三号杆对称设置在废水处理箱的顶部，所述三号杆的外壁固接有清理杆。
本发明的进一步技术改进在于：所述废水处理箱的两侧对称开设有安装槽，所述废水处理箱的外侧壁在安装槽的底部位置处固接有支撑板，所述支撑板的上方放置有收集壳，且收集壳位于环形板的下方，所述收集壳在靠近环形板的一侧开设有通槽，所述通槽内固接有过滤网。
本发明的进一步技术改进在于：两个所述三号杆的顶端均固接有带轮，两个所述三号杆之间通过同步带进行传动。
与现有技术相比，本发明具备以下有益效果：
1、本发明中，通过一号杆带动二号杆进行转动，并且在齿条与齿轮的配合作用下，使得同一个二号杆能够搅拌到不同高度位置的废水，增大了二号杆的搅拌范围，从而使得往废水处理箱的废水中加入絮凝剂后，絮凝剂与废水快速混合，避免出现絮凝剂混合不均匀的现象，从而使得内部的杂质絮凝沉降彻底，提高对废水的净化效果。
2、本发明中，当一号杆转动时，将使得一号杆带动转杆转动，使得转杆带动扇叶快速转动，进而使得扇叶产生风力，这些风透过排气孔吹向过滤网，风力将以不同的方向吹向过滤网网孔，对过滤网网孔具有疏通作用，避免过滤网出现堵塞；通过使得两个三号杆一起产生转动，三号杆带动清理杆转动，通过清理杆将过滤网顶部的杂质清理出环形板的顶部，方便实现对过滤网顶部杂质的清理，保证过滤网的过滤效果。
（发明人：贺振洲;高毛林;程蒙;周洋洋）
