公布日：2024.06.07
申请日：2024.04.16
分类号：C02F1/00(2023.01)I;C02F1/44(2023.01)I;B01D61/00(2006.01)I;B01D65/02(2006.01)I
摘要
本发明涉及污水处理技术领域，提出了一种钢丝酸洗污水处理系统，包括外壳、过滤通孔、过滤膜、滑动通孔、透过调节机构和驱动机构，外壳上靠近地面的一端设置有盖板一，外壳上远离地面的一端设置有盖板二，过滤通孔中滑动设置有过滤膜，透过调节机构滑动设置在滑动通孔中，透过调节机构用于对多个过滤膜上是否进行废水过滤进行调节，驱动机构用于带动透过调节机构在滑动通孔上进行滑动，过滤膜安装在环形支架上，密封圈可拆卸设置在过滤通孔的两端，密封圈套设在过滤膜上，密封圈与密封盖、半透膜相配合，通过上述技术方案，解决了现有技术中膜处理设备需要经常停机对膜进行清洁影响废水处理效率的问题。
权利要求书

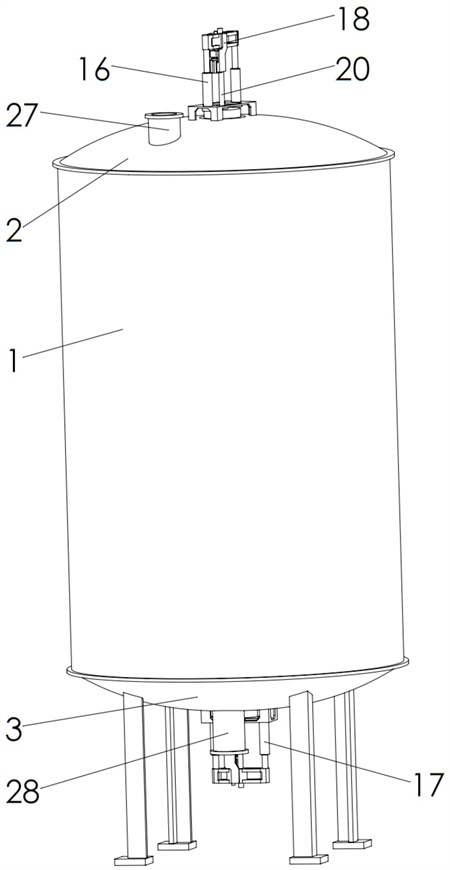

1.一种钢丝酸洗污水处理系统，其特征在于，包括：外壳（1），所述外壳（1）设置为圆筒状，所述外壳（1）上靠近地面的一端设置有盖板一（2），所述外壳（1）上远离地面的一端设置有盖板二（3）；过滤通孔（4），所述过滤通孔（4）开设在所述外壳（1）中，所述过滤通孔（4）呈圆周排列；过滤膜（5），所述过滤通孔（4）中滑动设置有所述过滤膜（5）；滑动通孔（6），所述滑动通孔（6）开设在所述外壳（1）的中央；透过调节机构，所述透过调节机构滑动设置在所述滑动通孔（6）中，所述透过调节机构用于对多个所述过滤膜（5）上是否进行废水过滤进行调节；驱动机构，所述驱动机构安装在所述盖板一（2）与所述盖板二（3）上，所述驱动机构用于带动所述透过调节机构在所述滑动通孔（6）上进行滑动。
2.根据权利要求1所述的一种钢丝酸洗污水处理系统，其特征在于，所述透过调节机构包括：限位槽（7），所述滑动通孔（6）中竖直圆周开设有多个所述限位槽（7）；密闭架体一，所述密闭架体一滑动设置在所述滑动通孔（6）中，所述密闭架体一上设置在所述限位槽（7）中滑动的凸起；密闭架体二，所述密闭架体二滑动设置在所述滑动通孔（6）中，所述密闭架体二上设置在所述限位槽（7）中滑动的凸起，所述密闭架体一与所述密闭架体二滑动配合。
3.根据权利要求2所述的一种钢丝酸洗污水处理系统，其特征在于，所述密闭架体一包括：滑架一（8），所述滑架一（8）滑动设置在所述滑动通孔（6）中靠近所述盖板一（2）的一侧，所述滑架一（8）伸出所述滑动通孔（6）；滑架二（9），所述滑架二（9）滑动设置在所述滑动通孔（6）中靠近所述盖板二（3）的一侧，所述滑架二（9）伸出所述滑动通孔（6），所述滑架一（8）与所述滑架二（9）固定连接；按压框一（10），所述按压框一（10）分别环绕设置在所述滑架一（8）上伸出所述滑动通孔（6）的一端，靠近所述盖板一（2）的所述按压框一（10）上设置有多个密封盖（11）。
4.根据权利要求3所述的一种钢丝酸洗污水处理系统，其特征在于，所述密闭架体二包括：滑架三（12），所述滑架三（12）滑动设置在所述滑动通孔（6）中靠近所述盖板一（2）的一侧，所述滑架三（12）伸出所述滑动通孔（6）；滑架四（13），所述滑架四（13）滑动设置在所述滑动通孔（6）中靠近所述盖板二（3）的一侧，所述滑架四（13）伸出所述滑动通孔（6），所述滑架三（12）与所述滑架四（13）固定连接按压框二（14），所述按压框二（14）环绕设置在所述滑架二（9）与所述滑架三（12）上，靠近所述盖板一（2）的所述按压框二（14）上设置有多个所述密封盖（11），靠近所述盖板二（3）的所述按压框二（14）上设置有多个半透膜（15）；其中，滑架四（13）上环绕设置有按压框一（10），靠近所述盖板二（3）的所述按压框一（10）上设置有多个所述半透膜（15）。
5.根据权利要求4所述的一种钢丝酸洗污水处理系统，其特征在于，所述驱动机构包括：驱动缸一（16），所述驱动缸一（16）安装在所述盖板一（2）上；驱动缸二（17），所述驱动缸二（17）安装在所述盖板二（3）上；提升框架（18），所述提升框架（18）分别设置在所述驱动缸一（16）与所述驱动缸二（17）的输出端上；电机（19），所述电机（19）安装在所述提升框架（18）上，所述电机（19）的输出端上设置有齿轮一，所述齿轮一转动设置在所述提升框架（18）中；提升杆（20），所述提升杆（20）转动设置在所述提升框架（18）上，两个所述提升杆（20）分别贯穿所述盖板一（2）与所述盖板二（3），所述提升杆（20）上设置有齿轮二，所述齿轮一与所述齿轮二相啮合；带动组件，所述带动组件设置在所述透过调节机构上，所述带动组件用于通过两个所述提升杆（20）分别带动所述密闭架体一与所述密闭架体二在所述滑动通孔（6）中进行往复滑动。
6.根据权利要求5所述的一种钢丝酸洗污水处理系统，其特征在于，所述带动组件包括：带动环（21），所述带动环（21）分别设置在所述滑架一（8）与所述滑架四（13）上，所述带动环（21）上环绕开设有通过槽（30）；按压槽（22），所述按压槽（22）环绕开设在所述带动环（21）上靠近所述提升杆（20）的一侧，所述按压槽（22）开设在所述通过槽（30）之间；提拉槽（23），所述提拉槽（23）环绕开设在所述带动环（21）上远离所述提升杆（20）的一侧，所述提拉槽（23）开设在所述通过槽（30）之间；其中，所述提升杆（20）伸入所述外壳（1）的一端上环绕设置有带动条（24）。
7.根据权利要求6所述的一种钢丝酸洗污水处理系统，其特征在于，所述过滤通孔（4）中设置有：环形支架（25），所述过滤膜（5）安装在所述环形支架（25）上；密封圈（26），所述密封圈（26）可拆卸设置在所述过滤通孔（4）的两端，所述密封圈（26）套设在所述过滤膜（5）上，所述密封圈（26）与所述密封盖（11）、所述半透膜（15）相配合。
8.根据权利要求7所述的一种钢丝酸洗污水处理系统，其特征在于，所述盖板一（2）上开设有废液口（27），所述盖板二（3）上开设有浓缩液口（28），所述外壳（1）上开设有过滤液口（29），所述过滤通孔（4）均与所述过滤液口（29）相连通。
发明内容
本发明提出一种钢丝酸洗污水处理系统，解决了相关技术中膜处理设备需要经常停机对膜进行清洁影响废水处理效率的问题。
本发明的技术方案如下：一种钢丝酸洗污水处理系统，包括：外壳，所述外壳设置为圆筒状，所述外壳上靠近地面的一端设置有盖板一，所述外壳上远离地面的一端设置有盖板二；过滤通孔，所述过滤通孔开设在所述外壳中，所述过滤通孔呈圆周排列；过滤膜，所述过滤通孔中滑动设置有所述过滤膜；滑动通孔，所述滑动通孔开设在所述外壳的中央；透过调节机构，所述透过调节机构滑动设置在所述滑动通孔中，所述透过调节机构用于对多个所述过滤膜上是否进行废水过滤进行调节；驱动机构，所述驱动机构安装在所述盖板一与所述盖板二上，所述驱动机构用于带动所述透过调节机构在所述滑动通孔上进行滑动。
所述透过调节机构包括：限位槽，所述滑动通孔中竖直圆周开设有多个所述限位槽；密闭架体一，所述密闭架体一滑动设置在所述滑动通孔中，所述密闭架体一上设置在所述限位槽中滑动的凸起；密闭架体二，所述密闭架体二滑动设置在所述滑动通孔中，所述密闭架体二上设置在所述限位槽中滑动的凸起，所述密闭架体一与所述密闭架体二滑动配合。
所述密闭架体一包括：滑架一，所述滑架一滑动设置在所述滑动通孔中靠近所述盖板一的一侧，所述滑架一伸出所述滑动通孔；滑架二，所述滑架二滑动设置在所述滑动通孔中靠近所述盖板二的一侧，所述滑架二伸出所述滑动通孔，所述滑架一与所述滑架二固定连接；按压框一，所述按压框一分别环绕设置在所述滑架一上伸出所述滑动通孔的一端，靠近所述盖板一的所述按压框一上设置有多个密封盖。
所述密闭架体二包括：滑架三，所述滑架三滑动设置在所述滑动通孔中靠近所述盖板一的一侧，所述滑架三伸出所述滑动通孔；滑架四，所述滑架四滑动设置在所述滑动通孔中靠近所述盖板二的一侧，所述滑架四伸出所述滑动通孔，所述滑架三与所述滑架四固定连接按压框二，所述按压框二环绕设置在所述滑架二与所述滑架三上，靠近所述盖板一的所述按压框二上设置有多个所述密封盖，靠近所述盖板二的所述按压框二上设置有多个半透膜；其中，滑架四上环绕设置有按压框一，靠近所述盖板二的所述按压框一上设置有多个所述半透膜。
所述驱动机构包括：驱动缸一，所述驱动缸一安装在所述盖板一上；驱动缸二，所述驱动缸二安装在所述盖板二上；提升框架，所述提升框架分别设置在所述驱动缸一与所述驱动缸二的输出端上；电机，所述电机安装在所述提升框架上，所述电机的输出端上设置有齿轮一，所述齿轮一转动设置在所述提升框架中；提升杆，所述提升杆转动设置在所述提升框架上，两个所述提升杆分别贯穿所述盖板一与所述盖板二，所述提升杆上设置有齿轮二，所述齿轮一与所述齿轮二相啮合；带动组件，所述带动组件设置在所述透过调节机构上，所述带动组件用于通过两个所述提升杆分别带动所述密闭架体一与所述密闭架体二在所述滑动通孔中进行往复滑动。
所述带动组件包括：带动环，所述带动环分别设置在所述滑架一与所述滑架四上，所述带动环上环绕开设有通过槽；按压槽，所述按压槽环绕开设在所述带动环上靠近所述提升杆的一侧，所述按压槽开设在所述通过槽之间；提拉槽，所述提拉槽环绕开设在所述带动环上远离所述提升杆的一侧，所述提拉槽开设在所述通过槽之间；其中，所述提升杆伸入所述外壳的一端上环绕设置有带动条。
所述过滤通孔中设置有：环形支架，所述过滤膜安装在所述环形支架上；密封圈，所述密封圈可拆卸设置在所述过滤通孔的两端，所述密封圈套设在所述过滤膜上，所述密封圈与所述密封盖、所述半透膜相配合。
所述盖板一上开设有废液口，所述盖板二上开设有浓缩液口，所述外壳上开设有过滤液口，所述过滤通孔均与所述过滤液口相连通。
本发明的工作原理及有益效果为：1、本发明中通过设置密闭架体一与密闭架体二，通过密闭架体一与密闭架体二在滑动通孔中滑动可带动密封盖与半透膜进行移动，当半透膜全部在按压框一与按压框二的带动下移动到密封圈中时，废水在外部增压泵的作用下通过废液口进入外壳中，此时密封盖不与密封圈接触，废液进入到过滤膜中，在经过过滤膜的过滤后，进入到过滤通孔中并通过过滤液口离开外壳，未通过过滤膜的废液变为浓缩废液通过半透膜后通过浓缩液口离开外壳，当需要对过滤膜进行清洁时，通过提升杆带动密闭架体一与密闭架体二进行升降移动，密封盖将部分过滤膜堵住，未被密封盖堵住的过滤膜下方的半透膜与密封圈分离，此时废液或者用于进行清洗的液体会通过过滤膜将过滤膜中存积的污垢清洁掉，可避免频繁地打开外壳并更换过滤膜；2、本发明中通过设置滑架一与滑架二上分别环绕设置按压框一与按压框二，且滑架一与滑架二上的按压框一与按压框二不对齐，同理滑架三与滑架四上分别环绕设置按压框二与按压框一，且滑架三与滑架四上的按压框二与按压框一不对齐，通过按压框一与按压框二的不对齐设置，当密闭架体一上的密封盖与部分过滤膜上的密封圈接触时，未被密封盖堵住的过滤膜下方的半透膜与密封圈分离，此时未被密封盖堵住的过滤膜可进行清理，密闭架体二同理，可对剩余部分的过滤膜进行清洁；3、本发明中通过设置带动环与提升杆，提升杆上的带动条通过带动环上的通过槽之间在带动环的两侧移动，当带动条伸入到提拉槽中时可将密闭架体一或者密闭架体二向远离过滤膜的方向拉动，当带动条伸入到按压槽中时，可推动密闭架体一或者密闭架体二向过滤膜方向移动，未将提升杆与带动环固定连接，可避免控制密闭架体一与密闭架体二移动时，滑动通孔中的液体量固定，使得滑动通孔之中的压强在控制密闭架体一与密闭架体二移动时可变化，防止无法带动密闭架体一与密闭架体二移动；4、本发明中通过设置透过调节机构，可分别对两部分过滤膜依次进行清洁，将堆积的污垢冲出，通过设置驱动机构，可对透过调节机构进行调节。
（发明人：谢志杰;史利加;苗高峰;艾振东;孙冠峰;徐长峰;钟磊;马殿君;卢帅璋;王晨龙）
