公布日：2023.11.24
申请日：2023.08.25
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/24(2023.01)N;C02F1/52(2023.01)N;C02F3/28(2023.01)N;C02F3/30(2023.01)N;C02F11/12(2019.01)N;C02F11
/122(2019.01)N;C02F103/32(2006.01)N
摘要
本发明涉及废水处理技术领域，具体为一种食品加工废水处理系统，该系统包括格栅提升井、综合调节池、溶气气浮池、UASB耐盐厌氧池、综合生化处理单元、风机房、污泥干化处理设备以及用于控制整个系统运行的电控柜控制平台设备；本发明还提供一种食品加工废水处理方法。本发明可以将废水中所含有的各种污染物均能够较好的降解拦截处理，达到处理后出水达标排放的目标；采用预处理可针对高悬浮物、酸性废水、含油废水可起着良好的预处理作用；利用UASB耐盐生物厌氧处理，使得含盐废水能够适用于本工艺；利用生化系统处理，可广泛应用于各类型经过预处理后的食品加工废水，而且投资费用、运行费用较低，且处理高效，适合于广泛应用。
权利要求书

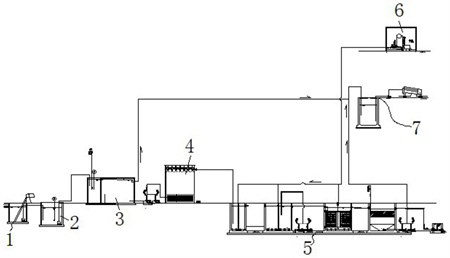

1.一种食品加工废水处理系统，其特征在于：该系统包括格栅提升井(1)、综合调节池(2)、溶气气浮池(3)、UASB耐盐厌氧池(4)、综合生化处理单元(5)、风机房(6)、污泥干化处理设备(7)以及用于控制整个系统运行的电控柜控制平台设备；格栅提升井(1)是由提升井体(11)、进水管网(12)、固液分离斜筛(13)以及井体提升泵(14)组成，所述提升井体(11)顶部的一侧连通有进水管网(12)，该进水管网(12)用于废水的进水工作；所述提升井体(11)的内部倾斜放置有固液分离斜筛(13)，该固液分离斜筛(13)用于颗粒物的拦截工作；所述格栅提升井(1)的内部上还固定有井体提升泵(14)，该井体提升泵(14)用于将拦截颗粒物的水通过管道输送至综合调节池(2)内部；综合生化处理单元(5)包括有水解酸化池(51)、高负荷好氧池(52)、生物接触氧化池(53)以及斜管沉淀池(54)，所述水解酸化池(51)、高负荷好氧池(52)、生物接触氧化池(53)以及斜管沉淀池(54)从左到右依次设置，且水解酸化池(51)与高负荷好氧池(52)、高负荷好氧池(52)与生物接触氧化池(53)以及生物接触氧化池(53)与斜管沉淀池(54)之间皆通过管道相通，并且水解酸化池(51)、高负荷好氧池(52)、生物接触氧化池(53)皆通过风管与风机房(6)相连通；污泥干化处理设备(7)是由污泥浓缩池(71)和污泥压滤机(72)组合而成，所述污泥压滤机(72)位于污泥浓缩池(71)的一侧，所述污泥浓缩池(71)用于将溶气气浮池(3)和斜管沉淀池(54)输送的污泥进行浓缩，所述污泥压滤机(72)用于将浓缩的污泥压滤成泥饼。
2.根据权利要求1所述的一种食品加工废水处理系统，其特征在于：所述综合调节池(2)与溶气气浮池(3)和溶气气浮池(3)与UASB耐盐厌氧池(4)以及UASB耐盐厌氧池(4)与综合生化处理单元(5)之间皆设置有提升泵，该提升泵用于将上一工序处理过的废水输送至下一工序内。
3.根据权利要求1所述的一种食品加工废水处理系统，其特征在于：所述溶气气浮池(3)的一侧还通过管道设置有混凝药剂加注口，该混凝药剂加注口用于对混凝药剂进行加注工作；所述溶气气浮池(3)顶部的一侧设置有污泥泵，该污泥泵通过管道将溶气气浮池(3)的漂浮物输送至污泥干化处理设备(7)中。
4.根据权利要求1所述的一种食品加工废水处理系统，其特征在于：所述高负荷好氧池(52)的一侧设置有混合液回流泵(521)，且混合液回流泵(521)用于将混合液回流至高负荷好氧池(52)的内部。
5.根据权利要求1所述的一种食品加工废水处理系统，其特征在于：所述生物接触氧化池(53)的内部设置有生物载体层(531)，该生物载体层(531)用于对废水中的细菌进行氧化处理。
6.根据权利要求1所述的一种食品加工废水处理系统，其特征在于：所述斜管沉淀池(54)的内部设置有斜管填料(541)，所述斜管沉淀池(54)的一侧还设置有斜管污泥泵(542)，该斜管污泥泵(542)用于将斜管沉淀池(54)内沉淀的污泥输送至污泥干化处理设备(7)中，所述斜管沉淀池(54)的顶端还设置有除磷药剂加注口。
7.根据权利要求1所述的一种食品加工废水处理系统，其特征在于：所述综合生化处理单元(5)的最终出水口端连接有排水管口，该排水管口与排放水池相连通，该排水管口用将处理后合格的废水输送至排放水池实现规范排放工作。
8.根据权利要求1所述的一种食品加工废水处理系统，其特征在于：所述污泥浓缩池(71)和污泥压滤机(72)之间设置有污泥运输泵，该污泥运输泵用于将污泥浓缩池(71)内部压缩的污泥输送至污泥压滤机(72)进行压滤，所述污泥压滤机(72)的底部还设置有滤液回流口与泥饼外运口，该滤液回流口用于将污泥压滤机(72)压滤的滤液回流至综合调节池(2)中进行废水处理，而泥饼外运口便于对泥饼的排出外运工作。
9.一种食品加工废水处理方法，其特征在于，包括如下步骤：S1：食品加工废水由进水管网(12)收集于提升井体(11)中，利用固液分离斜筛(13)过滤拦截固体悬浮物与油脂，同时在提升井设置曝气搅拌防止浮渣堵塞硬化，污水通过井体提升泵(14)提升进入综合调节池(2)，污水在综合调节池(2)中进行混合均匀，而后由提升泵进入溶气气浮池(3)中；S2：污水进入溶气气浮池(3)后，污水中含有的有机物及悬浮污染物通过混凝药剂加注口加入药剂，先进行气浮化学反应处理，通过加入药剂产生的作用，将污染物以固体污染物形式沉淀，使得生产污水得到有效的负荷降低，经过初沉池沉淀后由污泥泵经污泥管输送至污泥干化处理设备(7)中，避免其对生物系统的影响；S3：生产废水进行预处理后，进入后续的UASB耐盐厌氧池(4)和综合生化处理单元(5)中进行有效处理，在综合生化处理单元(5)处理中通过风机房(6)对其进行供氧，综合生化处理单元(5)处理后产生的污泥通过斜管污泥泵(542)经污泥管输送至污泥干化处理设备(7)中，由污泥干化处理设备(7)中的污泥浓缩池(71)压缩后经污泥运输泵运输至污泥压滤机(72)中压滤成泥饼外运出，最终污水经过处理后，即可达到相关排放标准。
发明内容
本发明的目的在于提供一种食品加工废水处理系统及方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种食品加工废水处理系统,该系统包括格栅提升井、综合调节池、溶气气浮池、UASB耐盐厌氧池、综合生化处理单元、风机房、污泥干化处理设备以及用于控制整个系统运行的电控柜控制平台设备；
格栅提升井是由提升井体、进水管网、固液分离斜筛以及井体提升泵组成，所述提升井体顶部的一侧连通有进水管网，该进水管网用于废水的进水工作；所述提升井体的内部倾斜放置有固液分离斜筛，该固液分离斜筛用于颗粒物的拦截工作；所述格栅提升井的内部上还固定有井体提升泵，该井体提升泵用于将拦截颗粒物的水通过管道输送至综合调节池内部；
综合生化处理单元包括有水解酸化池、高负荷好氧池、生物接触氧化池以及斜管沉淀池，所述水解酸化池、高负荷好氧池、生物接触氧化池以及斜管沉淀池从左到右依次设置，且水解酸化池与高负荷好氧池、高负荷好氧池与生物接触氧化池以及生物接触氧化池与斜管沉淀池之间皆通过管道相通，并且水解酸化池、高负荷好氧池、生物接触氧化池皆通过风管与风机房相连通；
污泥干化处理设备是由污泥浓缩池和污泥压滤机组合而成，所述污泥压滤机位于污泥浓缩池的一侧，所述污泥浓缩池用于将溶气气浮池和斜管沉淀池输送的污泥进行浓缩，所述污泥压滤机用于将浓缩的污泥压滤成泥饼。
优选的，所述综合调节池与溶气气浮池和溶气气浮池与UASB耐盐厌氧池以及UASB耐盐厌氧池与综合生化处理单元之间皆设置有提升泵，该提升泵用于将上一工序处理过的废水输送至下一工序内。
优选的，所述溶气气浮池的一侧还通过管道设置有混凝药剂加注口，该混凝药剂加注口用于对混凝药剂进行加注工作；所述溶气气浮池顶部的一侧设置有污泥泵，该污泥泵通过管道将溶气气浮池的漂浮物输送至污泥干化处理设备中。
优选的，所述高负荷好氧池的一侧设置有混合液回流泵，且混合液回流泵用于将混合液回流至高负荷好氧池的内部。
优选的，所述生物接触氧化池的内部设置有生物载体层，该生物载体层用于对废水中的细菌进行氧化处理。
优选的，所述斜管沉淀池的内部设置有斜管填料，所述斜管沉淀池的一侧还设置有斜管污泥泵，该斜管污泥泵用于将斜管沉淀池内沉淀的污泥输送至污泥干化处理设备中，所述斜管沉淀池的顶端还设置有除磷药剂加注口。
优选的，所述综合生化处理单元的最终出水口端连接有排水管口，该排水管口与排放水池相连通，该排水管口用将处理后合格的废水输送至排放水池实现规范排放工作。
优选的，所述污泥浓缩池和污泥压滤机之间设置有污泥运输泵，该污泥运输泵用于将污泥浓缩池内部压缩的污泥输送至污泥压滤机进行压滤，所述污泥压滤机的底部还设置有滤液回流口与泥饼外运口，该滤液回流口用于将污泥压滤机压滤的滤液回流至综合调节池中进行废水处理，而泥饼外运口便于对泥饼的排出外运工作。
本发明还提供一种食品加工废水处理方法，包括如下步骤：
S1：食品加工废水由进水管网收集于提升井体中，利用固液分离斜筛过滤拦截固体悬浮物与油脂，同时在提升井设置曝气搅拌防止浮渣堵塞硬化，污水通过井体提升泵提升进入综合调节池，污水在综合调节池中进行混合均匀，而后由提升泵进入溶气气浮池中；
S2：污水进入溶气气浮池后，污水中含有的有机物及悬浮污染物通过混凝药剂加注口加入药剂，先进行气浮化学反应处理，通过加入药剂产生的作用，将污染物以固体污染物形式沉淀，使得生产污水得到有效的负荷降低，经过初沉池沉淀后由污泥泵经污泥管输送至污泥干化处理设备中，避免其对生物系统的影响；
S3：生产废水进行预处理后，进入后续的UASB耐盐厌氧池和综合生化处理单元中进行有效处理，在综合生化处理单元处理中通过风机房对其进行供氧，综合生化处理单元处理后产生的污泥通过斜管污泥泵经污泥管输送至污泥干化处理设备中，由污泥干化处理设备中的污泥浓缩池压缩后经污泥运输泵运输至污泥压滤机中压滤成泥饼外运出，最终污水经过处理后，即可达到相关排放标准。
与现有技术相比，本发明的有益效果是：
1、食品加工废水处理系统将废水中所含有的各种污染物均能够较好的降解拦截处理，达到处理后出水达标排放的目标；
2、处理系统采用预处理可针对高悬浮物、酸性废水、含油废水可起着良好的预处理作用，使得后续生化系统具有良好的衔接，工艺应用范围扩大；
3、利用UASB耐盐生物厌氧处理，使得含盐废水能够适用于本工艺，同时UASB厌氧的高效作用，抗污染冲击负荷，低成本应用；
4、利用生化系统处理，可广泛应用于各类型经过预处理后的食品加工废水，投资费用、运行费用较低，且处理高效，适合于广泛应用；
5、处理系统的控制采用自动化控制系统及远程控制系统，保障处理效率，运营成本较低。
（发明人：曾德城;柳育龙;赵刚伟）
