公布日：2023.11.24
申请日：2023.09.06
分类号：B01D21/06(2006.01)I;B01D21/00(2006.01)I;B01D21/24(2006.01)I
摘要
本发明公开一种节能型含煤废水处理装置及其处理方法，涉及废水处理领域。该节能型含煤废水处理装置及其处理方法，包括废水处理箱、驱动电机和第一刮板，所述驱动电机设置在废水处理箱底部。该节能型含煤废水处理装置及其处理方法，通过第二刮板推动静沉废水处理箱内腔底部的含煤废水杂质在外移动，并通过处理口移动至废水处理箱外，方便操作，便于快速清理废水处理箱内腔底部杂质，有利于提高其清理效率，且通过设置固定块安装口，通过将卡块移出安装口，便于将支撑块从固定块上拆卸下来，方便对支撑块上的清理组件进行清洗和修缮，便于提高其实用性。
权利要求书
1.一种节能型含煤废水处理装置，包括：废水处理箱（1）、驱动电机（2）和第一刮板（307），所述驱动电机（2）设置在废水处理箱（1）底部，且驱动电机（2）输出端固定设置有旋转轴（201），所述旋转轴（201）外壁设置有支撑块（3），所述第一刮板（307）固定设置在支撑块（3）底部，第一刮板（307）用于对废水处理箱（1）内腔底部沉淀的煤废水杂质进行刮除，其特征在于：所述支撑块（3）外壁设置有清理组件，该清理组件用于对第一刮板（307）边缘残留的煤废水杂质进行清理，所述清理组件包括处理口（101）、滑动块（4）和第二刮板（401），所述处理口（101）贯穿开设在废水处理箱（1）内壁上，所述支撑块（3）外壁固定安装有连接板（309），所述滑动块（4）外壁开设有滑槽（402），且连接板（309）活动卡接在滑槽（402）内，所述第二刮板（401）固定设置在滑动块（4）底部。
2.根据权利要求1所述的一种节能型含煤废水处理装置，其特征在于：所述连接板（309）顶部开设有限位口（310），所述滑动块（4）顶部活动插接有限位杆（404），且限位杆（404）底部插接在限位口（310）内，所述限位杆（404）顶部固定设置有调节杆（403），且调节杆（403）位于支撑块（3）上方。
3.根据权利要求2所述的一种节能型含煤废水处理装置，其特征在于：所述滑动块（4）内腔内壁开设有调节槽（405），所述调节槽（405）内腔顶部固定设置有第二弹簧条（406），且第二弹簧条（406）底部固定设置有圆板（407），所述圆板（407）固定安装在限位杆（404）外壁上，且第二刮板（401）一侧与第一刮板（307）一侧相贴合。
4.根据权利要求3所述的一种节能型含煤废水处理装置，其特征在于：所述支撑块（3）一侧固定设置有连接块（301），所述连接块（301）底部固定设置有插杆（302），且旋转轴（201）外壁固定设置有固定块（202），所述固定块（202）顶部开设有插槽（203），且插杆（302）底部插接在插槽（203）内。
5.根据权利要求4所述的一种节能型含煤废水处理装置，其特征在于：所述支撑块（3）外壁开设有连接槽（303），所述连接槽（303）内壁活动插接有卡块（304），所述固定块（202）顶部固定设置有限位块（204），且限位块（204）外壁贯穿开设有安装口（205），且卡块（304）卡接在对应的安装口（205）内。
6.根据权利要求5所述的一种节能型含煤废水处理装置，其特征在于：所述连接槽（303）内腔内壁活动卡接有推块（306），且推块（306）固定安装在卡块（304）外壁上。
7.根据权利要求6所述的一种节能型含煤废水处理装置及其处理方法，其特征在于：所述连接槽（303）内腔内壁固定设置有第一弹簧条（305），且第一弹簧条（305）另一端固定安装在卡块（304）外壁上，且支撑块（3）插接在废水处理箱（1）内腔中，所述支撑块（3）底部固定设置有清理海绵（308）。
8.根据权利要求7所述的一种节能型含煤废水处理装置，其特征在于：所述废水处理箱（1）外壁通过铰链转动连接有密封门（5），所述密封门（5）一侧固定设置有密封垫（501），且密封垫（501）覆盖在处理口（101）前，所述废水处理箱（1）外壁固定设置有定位块（502），所述定位块（502）上转动设置有卡杆（503），且卡杆（503）卡接在密封门（5）上。

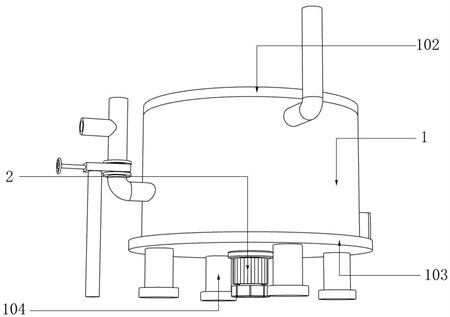

9.根据权利要求8所述的一种节能型含煤废水处理装置，其特征在于：所述废水处理箱（1）底部固定设置有底板（103），且底板（103）底部固定设置有支撑柱（104），所述废水处理箱（1）顶部覆盖有挡板（102）。
10.根据权利要求1-9任一项所述的一种节能型含煤废水处理装置的处理方法，其特征在于：包括以下的步骤：S1：通过将含煤废水注入废水处理箱（1）内进行静沉处理将清液流出后，通过启动驱动电机（2），使驱动电机（2）带动旋转轴（201）转动，使得转动的旋转轴（201）带动固定块（202）转动，使得带动安装至固定块（202）上的连接块（301）转动，通过转动的连接块（301）带动支撑块（3）转动，使得带动第一刮板（307）转动，便于将废水处理箱（1）内腔底部静沉出的杂质刮至第一刮板（307）一侧，通过打开密封门（5），使处理口（101）呈打开装置，使用者通过向上拉动调节杆（403），使得带动限位杆（404）向上移动，使限位杆（404）脱离限位口（310），此时并通过向外推动调节杆（403），使带动滑动块（4）向外移动，使第二刮板（401）推动静沉废水处理箱（1）内腔底部的含煤废水杂质在外移动，并通过处理口（101）移动至废水处理箱（1）外，便于快速清理废水处理箱（1）内腔底部杂质，有利于提高其清理效率；S2：通过向内按压卡块（304），使卡块（304）向连接槽（303）内收缩，使卡块（304）脱离安装口（205），此时，通过向上拉动连接块（301），使连接块（301）带动插杆（302）向上移动，使插杆（302）脱离插槽（203），使连接块（301）与固定块（202）分离，便于将支撑块（3）从固定块（202）上拆卸下来，方便对支撑块（3）上的清理组件进行清洗和修缮，便于提高其实用性，且通过向内按压卡块（304），使卡块（304）小于两组限位块（204）之间的距离，使连接块（301）插入两组限位块（204）之间，当卡块（304）与安装口（205）对齐时，通过第一弹簧条（305）的推动力向外推动卡块（304），使卡块（304）卡入安装口（205）内，便于将连接块（301）重新安装至固定块（202）上，操作简单快捷，方便使用；S3：使用者通过翻转密封门（5），使密封门（5）覆盖在处理口（101）前，通过翻转卡杆（503），使卡杆（503）卡在密封门（5）上，便于将密封门（5）固定在处理口（101）前，使密封门（5）将处理口（101）进行封闭，避免在静沉过程中废水流出。
发明内容
（一）解决的技术问题针对现有技术的不足，本发明提供了一种节能型含煤废水处理装置及其处理方法，解决了上述背景技术中提出现有节能型含煤废水处理装置中的刮板在使用时只能够将杂质刮至刮板的一侧处，难以直接将其清理，清理效率较差和现有的刮板在长时间使用后，杂质容易附着在刮板上，需要对其清理，而现有的刮板通常通过螺杆等结构限定在沉淀池内，需要花费较多工具和大量时间对其进行拆卸，不方便使用的问题
（二）技术方案为实现以上目的，本发明通过以下技术方案予以实现：一种节能型含煤废水处理装置及其处理方法，包括：废水处理箱、驱动电机和第一刮板，所述驱动电机设置在废水处理箱底部，且驱动电机输出端固定设置有旋转轴，所述旋转轴外壁设置有支撑块，所述第一刮板固定设置在支撑块底部，第一刮板用于对废水处理箱内腔底部沉淀的煤废水杂质进行刮除；所述支撑块外壁设置有清理组件，该清理组件用于对第一刮板边缘残留的煤废水杂质进行清理，所述清理组件包括处理口、滑动块和第二刮板，所述处理口贯穿开设在废水处理箱内壁上，所述支撑块外壁固定安装有连接板，所述滑动块外壁开设有滑槽，且连接板活动卡接在滑槽内，所述第二刮板固定设置在滑动块底部。
优选的，所述连接板顶部开设有限位口，所述滑动块顶部活动插接有限位杆，且限位杆底部插接在限位口内，所述限位杆顶部固定设置有调节杆，且调节杆位于支撑块上方。
优选的，所述滑动块内腔内壁开设有调节槽，所述调节槽内腔顶部固定设置有第二弹簧条，且第二弹簧条底部固定设置有圆板，所述圆板固定安装在限位杆外壁上，且第二刮板一侧与第一刮板一侧相贴合。
优选的，所述支撑块一侧固定设置有连接块，所述连接块底部固定设置有插杆，且旋转轴外壁固定设置有固定块，所述固定块顶部开设有插槽，且插杆底部插接在插槽内。
优选的，所述支撑块外壁开设有连接槽，所述连接槽内壁活动插接有卡块，所述固定块顶部固定设置有限位块，且限位块外壁贯穿开设有安装口，且卡块卡接在对应的安装口内。
优选的，所述连接槽内腔内壁活动卡接有推块，且推块固定安装在卡块外壁上。
优选的，所述连接槽内腔内壁固定设置有第一弹簧条，且第一弹簧条另一端固定安装在卡块外壁上，且支撑块插接在废水处理箱内腔中，所述支撑块底部固定设置有清理海绵。
优选的，所述废水处理箱外壁通过铰链转动连接有密封门，所述密封门一侧固定设置有密封垫，且密封垫覆盖在处理口前，所述废水处理箱外壁固定设置有定位块，所述定位块上转动设置有卡杆，且卡杆卡接在密封门上。
优选的，所述废水处理箱底部固定设置有底板，且底板底部固定设置有支撑柱，所述废水处理箱顶部覆盖有挡板。
本发明公开了一种节能型含煤废水处理装置及其处理方法，其具备的有益效果如下：1、该节能型含煤废水处理装置及其处理方法，通过设置废水处理箱、处理口、支撑块、第一刮板、滑动块和第二刮板的连接关系，第一刮板旋转将废水处理箱内腔底部的杂质刮除至一侧后，通过拉动滑动块，使第二刮板推动静沉废水处理箱内腔底部的含煤废水杂质在外移动，并通过处理口移动至废水处理箱外，方便操作，便于快速清理废水处理箱内腔底部杂质，有利于提高其清理效率，且通过设置固定块安装口，通过卡块卡入安装口内，便于将支撑块安装固定至固定块上，使驱动电机启动时带动第一刮板转动，便于对废水处理箱内腔底部的杂质进行清理收集，且通过将卡块移出安装口，便于将支撑块从固定块上拆卸下来，方便对支撑块上的清理组件进行清洗和修缮，便于提高其实用性。
2、该节能型含煤废水处理装置及其处理方法，通过设置连接板、滑动块和限位杆的连接关系，通过限位杆底部穿过限位口并向下延伸，使得将滑动块限制在限位口处，有利于防止第一刮板在旋转刮除作用时滑动块和第二刮板、密封门、密封垫、定位块、卡杆和处理口的连接关系，通过卡杆卡在密封门上，将密封门固定在处理口前，使密封门将处理口进行封闭，避免在静沉过程中废水流出，且通过打开密封门，使处理口打开，使第二刮板推动杂质通过处理口向废水处理箱外清理，方便收集并且处理。
（发明人：徐雪婧;王欣）
