公布日：2023.11.24
申请日：2023.09.12
分类号：B01D21/02(2006.01)I;B01D21/01(2006.01)I;B01D21/24(2006.01)I
摘要
本发明公开了废水处理技术领域的一种有机废水沉降装置，包括主壳体，所述主壳体的出料端开设溢流口，所述主壳体的进料端和出料端分别连接有进料管和溢流导板。本发明通过有机废水在较大面积的沉降区聚集，流速降低后，较大颗粒的沉积物通过重力作用下在底部沉降，沉降后的物料堆积在拨动带上，第一电机带动一侧的连接轴缓慢转动，将沉积的物料运往一侧的收集仓内，收集仓内的推料螺杆缓慢转动，将聚集的沉积物料一侧集中推动，通过排料组件集中排出，装置整体连续运行，不间断的导出沉积物，让装置整体连续的对有机废水进行沉降处理，无需停设备进行清理，提高废水处理效率，不会降低设备的处理容量。
权利要求书

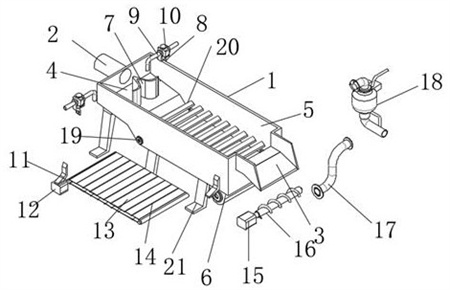

1.一种有机废水沉降装置，包括主壳体（1），所述主壳体（1）的出料端开设溢流口，所述主壳体（1）的进料端和出料端分别连接有进料管（2）和溢流导板（3），所述主壳体（1）的底部固定焊接支撑件（21），其特征在于：所述主壳体（1）的内部腔体分为缓速区（4）和沉降区（5），所述缓速区（4）内固定安装有分流板（7），所述沉降区（5）的底部安装有清理组件，所述清理组件包括拨动带（13）和第一电机（12），所述主壳体（1）底部活动连接有多组连接轴（11），多组所述连接轴（11）上环绕连接有拨动带（13），一端所述连接轴（11）贯穿主壳体（1）一侧并连接第一电机（12），所述第一电机（12）固定安装在主壳体（1）一侧，所述主壳体（1）的出料端底部焊接有收集仓（6），所述收集仓（6）内转动安装有推料螺杆（16），且推料螺杆（16）的一端贯穿主壳体（1）一侧，所述主壳体（1）的一端固定安装第二电机（15），所述第二电机（15）的输出端连接推料螺杆（16），所述收集仓（6）一端开设出料口，所述收集仓（6）的出料口连接排料组件，所述连接轴（11）和推料螺杆（16）的贯穿端均连接有密封环（19）。
2.根据权利要求1所述的一种有机废水沉降装置，其特征在于：所述分流板（7）正对进料管（2），所述分流板（7）为类人字形，分流板（7）的两侧尾端为弧形。
3.根据权利要求2所述的一种有机废水沉降装置，其特征在于：所述主壳体（1）的进料端两侧螺栓连接有固定板（8），所述固定板（8）内安装有进液管（9），所述进液管（9）上连接阀体（10），所述进液管（9）的出液端正对分流板（7）两侧。
4.根据权利要求2所述的一种有机废水沉降装置，其特征在于：所述缓速区（4）的底端面为斜坡面，所述分流板（7）安装在缓速区（4）中部位置。
5.根据权利要求1所述的一种有机废水沉降装置，其特征在于：所述拨动带（13）上连接多个推动板（14），所述推动板（14）截面为楔形。
6.根据权利要求1所述的一种有机废水沉降装置，其特征在于：所述排料组件包括固体物料输送泵（18），所述收集仓（6）的出料口螺栓连接管体（17），所述管体（17）的另一端连接固体物料输送泵（18）进料端。
7.根据权利要求1所述的一种有机废水沉降装置，其特征在于：所述主壳体（1）内部固定焊接有多个垫板（22），所述垫板（22）贯穿安装在拨动带（13）内。
8.根据权利要求1所述的一种有机废水沉降装置，其特征在于：所述主壳体（1）的内部固定焊接多个层板（20），所述层板（20）为倾斜设置，多个所述层板（20）设置在拨动带（13）上端。
发明内容
本发明的目的在于提供一种有机废水沉降装置，以解决上述提出的普通的沉降装置结构简单，沉淀的杂质容易聚集在底部，需要定期进行停运处理，对底部的沉淀物进行清理，避免占用较多沉淀池底端容量，无法连续处理底部沉淀物问题。
为实现上述目的，本发明提供如下技术方案：一种有机废水沉降装置，包括主壳体，所述主壳体的出料端开设溢流口，所述主壳体的进料端和出料端分别连接有进料管和溢流导板，所述主壳体的底部固定焊接支撑件，所述主壳体的内部腔体分为缓速区和沉降区，所述缓速区内固定安装有分流板，所述沉降区的底部安装有清理组件，所述清理组件包括拨动带和第一电机，所述主壳体底部活动连接有多组连接轴，多组所述连接轴上环绕连接有拨动带，一端所述连接轴贯穿主壳体一侧并连接第一电机，所述第一电机固定安装在主壳体一侧，所述主壳体的出料端底部焊接有收集仓，所述收集仓内转动安装有推料螺杆，且推料螺杆的一端贯穿主壳体一侧，所述主壳体的一端固定安装第二电机，所述第二电机的输出端连接推料螺杆，所述收集仓一端开设出料口，所述收集仓的出料口连接排料组件，所述连接轴和推料螺杆的贯穿端均连接有密封环。
作为本发明进一步的方案：所述分流板正对进料管，所述分流板为类人字形，分流板的两侧尾端为弧形。
作为本发明进一步的方案：所述主壳体的进料端两侧螺栓连接有固定板，所述固定板内安装有进液管，所述进液管上连接阀体，所述进液管的出液端正对分流板两侧。
作为本发明进一步的方案：所述缓速区的底端面为斜坡面，所述分流板安装在缓速区中部位置。
作为本发明进一步的方案：所述拨动带上连接多个推动板，所述推动板截面为楔形。
作为本发明进一步的方案：所述排料组件包括固体物料输送泵，所述收集仓的出料口螺栓连接管体，所述管体的另一端连接固体物料输送泵进料端。
作为本发明进一步的方案：所述主壳体内部固定焊接有多个垫板，所述垫板贯穿安装在拨动带内。
作为本发明进一步的方案：所述主壳体的内部固定焊接多个层板，所述层板为倾斜设置，多个所述层板设置在拨动带上端。
与现有技术相比，本发明的有益效果是：1、本发明中，通过有机废水在较大面积的沉降区聚集，流速降低后，较大颗粒的沉积物通过重力作用下在底部沉降，沉降后的物料堆积在拨动带上，第一电机带动一侧的连接轴缓慢转动，将沉积的物料运往一侧的收集仓内，收集仓内的推料螺杆缓慢转动，将聚集的沉积物料一侧集中推动，通过排料组件集中排出，装置整体连续运行，不间断的导出沉积物，让装置整体连续的对有机废水进行沉降处理，无需停设备进行清理，提高废水处理效率，不会降低设备的处理容量。
2、本发明中，通过正对进料管的分流板对导入的废水正对分流，尾部弧形的分流板让分流后的流体产生涡旋，与导入的流体进行碰撞，减少流体流动势能，有效降低流体流速，进液管连接絮凝剂容量罐，进而让絮凝剂通过进液管与流体混合，同时配合分流板让流体产生涡旋，让絮凝剂混合更加均匀，便于快速对流体中重质颗粒物进行沉积。
（发明人：刘洋;刘蕊蕊;黄其详;倪铖泽;周鑫;张刚;卢卫）
