公布日：2023.12.05
申请日：2023.11.03
分类号：C02F11/00(2006.01)I;B01F35/71(2022.01)I;B01F27/70(2022.01)I;B01F21/10(2022.01)I
摘要
本发明提供一种颗粒污泥填料改性装置，涉及污泥处理领域，包括污泥泵，污泥泵右端通过法兰连接设置有锥端管，锥端管内侧通过法兰连接设置有中段管，中段管管径为锥端管的二分之一，锥端管外侧设置有外支架，外支架内侧固定连接有内隔板，外支架顶部固定连接有陶瓷缸，通过设置分岔管，通过控制输气泵运转，可以将二氧化碳在通过分岔管从底部扩散进桶内的污泥，与输液泵配合运转可以将碱液导入，可以使桶内污泥溶解氧向上传输通过排气阀排出，可以减少桶内缓存的污泥内厌氧菌滋生，可以减少处理时的污泥恶臭气体产生，解决了现有改性装置厌氧改性时容易使厌氧菌滋生，处理时的污泥会产生大量恶臭气体的问题。
权利要求书
1.一种颗粒污泥填料改性装置，包括：污泥泵（1），其特征在于，所述污泥泵（1）右端通过法兰连接设置有锥端管（2），锥端管（2）内侧通过法兰连接设置有中段管（201），中段管（201）管径为锥端管（2）的二分之一；所述锥端管（2）外侧设置有外支架（3），外支架（3）内侧固定连接有内隔板（301），外支架（3）顶部固定连接有陶瓷缸（302），陶瓷缸（302）右端固定连接有伺服电机一（303），陶瓷缸（302）内侧转动连接有横轴，伺服电机一（303）转轴与横轴同轴连接，横轴曲侧面固定连接有分支杆（304），陶瓷缸（302）顶部固定连接有导水管（305）；所述陶瓷缸（302）顶部固定连接有塑料材质的锥形管（4），锥形管（4）内侧固定连接有横向的支架，支架顶部固定连接有伺服电机二（401），伺服电机二（401）转轴底部同轴连接有绞龙杆（402），内隔板（301）顶部固定连接有传输泵一（5），传输泵一（5）右侧固定连接有斜支管（501），所述斜支管（501）底部与中段管（201）内侧固定连接，中段管（201）内侧固定连接有内管（6），所述内管（6）左端与斜支管（501）的底端固定连接，斜支管（501）右端连接有密封轴承一（601），密封轴承一（601）右侧转动连接有转管（602），所述转管（602）外侧固定安装有锥齿轮一（603），转管（602）右侧外部安装有密封轴承二（6011），密封轴承二（6011）的外圈与内管（6）右端固定连接，所述转管（602）右端固定连接有三组螺旋支管（604），中段管（201）顶部固定连接有伺服电机三（605），伺服电机三（605）转轴底部固定安装有锥齿轮二（606），锥齿轮二（606）与锥齿轮一（603）啮合传动。

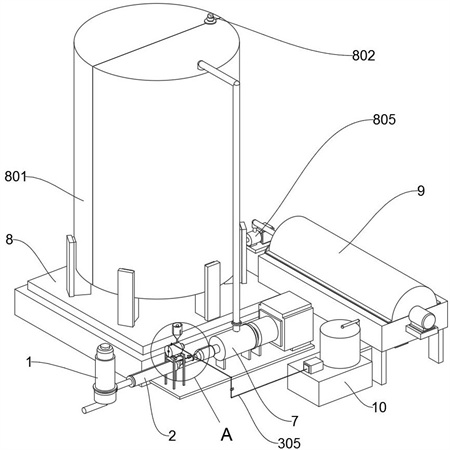

2.如权利要求1所述一种颗粒污泥填料改性装置，其特征在于：所述锥端管（2）右端通过法兰连接设置有均质泵（7），均质泵（7）后侧设置有地磅台（8），地磅台（8）顶部安装有缓存桶（801），均质泵（7）排放管道从顶部穿设于缓存桶（801）内侧。
3.如权利要求2所述一种颗粒污泥填料改性装置，其特征在于：所述地磅台（8）顶部固定安装有输气泵（803），输气泵（803）进气端与二氧化碳和其他惰性气体罐相连接，输气泵（803）顶部固定连接有分岔管（804），分岔管（804）位于缓存桶（801）内侧。
4.如权利要求2所述一种颗粒污泥填料改性装置，其特征在于：所述缓存桶（801）顶部安装有单向的排气阀（802），缓存桶（801）底部安装有排泥泵（805），排泥泵（805）前端通过管道连接有离心式压滤机（9）。
5.如权利要求4所述一种颗粒污泥填料改性装置，其特征在于：所述离心式压滤机（9）的废液端连接有废液泵（901），废液泵（901）左侧连接有净水机（10），净水机（10）顶部连接有水泵，水泵通过管道与导水管（305）相连接，导水管（305）内部安装有流量计。
发明内容
有鉴于此，本发明提供一种颗粒污泥填料改性装置通过通过设置分岔管，通过控制输气泵运转，可以将二氧化碳在通过分岔管从底部扩散进桶内的污泥，与输液泵配合运转可以将碱液导入，可以使桶内污泥溶解氧向上传输通过排气阀排出，可以减少桶内缓存的污泥内厌氧菌滋生，可以减少处理时的污泥恶臭气体产生。
本发明提供了一种颗粒污泥填料改性装置，具体包括污泥泵，其特征在于，所述污泥泵右端通过法兰连接设置有锥端管，锥端管内侧通过法兰连接设置有中段管，中段管管径为锥端管的二分之一；所述锥端管外侧设置有外支架，外支架内侧固定连接有内隔板，外支架顶部固定连接有陶瓷缸，陶瓷缸右端固定连接有伺服电机一，陶瓷缸内侧转动连接有横轴，伺服电机一转轴与横轴同轴连接，横轴曲侧面固定连接有分支杆，陶瓷缸顶部固定连接有导水管；所述陶瓷缸顶部固定连接有塑料材质的锥形管，锥形管内侧固定连接有横向的支架，支架顶部固定连接有伺服电机二，伺服电机二转轴底部同轴连接有绞龙杆，内隔板顶部固定连接有传输泵一，传输泵一右侧固定连接有斜支管。
可选地，所述斜支管底部与中段管内侧固定连接，中段管内侧固定连接有内管。
可选地，所述内管左端与斜支管的底端固定连接，斜支管右端连接有密封轴承一，密封轴承一右侧转动连接有转管。
可选地，所述转管外侧固定安装有锥齿轮一，转管右侧外部安装有密封轴承二，密封轴承二的外圈与内管右端固定连接。
可选地，所述转管右端固定连接有三组螺旋支管，中段管顶部固定连接有伺服电机三，伺服电机三转轴底部固定安装有锥齿轮二，锥齿轮二与锥齿轮一啮合传动。
可选地，所述锥端管右端通过法兰连接设置有均质泵，均质泵后侧设置有地磅台，地磅台顶部安装有缓存桶，均质泵排放管道从顶部穿设于缓存桶内侧。
可选地，所述地磅台顶部固定安装有输气泵，输气泵进气端与二氧化碳和其他惰性气体罐相连接，输气泵顶部固定连接有分岔管，分岔管位于缓存桶内侧。
可选地，所述缓存桶顶部安装有单向的排气阀，缓存桶底部安装有排泥泵，排泥泵前端通过管道连接有离心式压滤机。
可选地，所述离心式压滤机的废液端连接有废液泵，废液泵左侧连接有净水机，净水机顶部连接有水泵，水泵通过管道与导水管相连接，导水管内部安装有流量计。
本发明一种颗粒污泥填料改性装置的有益效果：
1、根据本发明的各实施例的改性装置，将额定量的改性剂倒入锥形管内部后，控制净水机水泵运转可以将过滤后的废液导入陶瓷缸内部，通过程序定时控制伺服电机二运转，可以使其转轴带动绞龙杆进行转动，可以使绞龙杆将定量的改性剂向下传输进陶瓷缸内部，通过控制导水管电磁阀开启后，通过伺服电机一运转，可以使陶瓷缸内部的分支杆对改性剂进行搅拌，可以对改性剂溶液进行自动调配。
2、通过设置螺旋支管，在开启陶瓷缸底部电阀门后，通过控制传输泵一运转可以将溶液传输至斜支管，通过控制伺服电机三运转，可以使其转轴处的锥齿轮二带动锥齿轮一及转管进行转动，可以使溶液传输至旋转的螺旋支管处，可以在污泥传输过程中使螺旋支管在传输中的污泥内均匀导入改性剂溶液。
3、通过设置地磅台和缓存桶，混合改性剂的污泥导入缓存桶内后，可以对利用地磅对缓存的污泥量进行实时监测，可以缓存桶可以对混合改性剂的污泥进行储存和持续改性。
4、通过设置分岔管，通过控制输气泵运转，可以将二氧化碳在通过分岔管从底部扩散进桶内的污泥，与输液泵配合运转可以将碱液导入，可以使桶内污泥溶解氧向上传输通过排气阀排出，可以减少桶内缓存的污泥内厌氧菌滋生，可以减少处理时的污泥恶臭气体产生。
5、通过设置导水管，通过排泥泵将污泥传输进离心式压滤机进行离心脱水，脱水后的废液可以通过废液泵传输进净水机内对废液进行净化，废液可以传输进陶瓷缸内部配合改性剂溶解，可以对污泥压滤产生的废液进行利用。
（发明人：陈云逸;陈礼国）
