公布日：2023.12.01
申请日：2023.07.14
分类号：C02F11/122(2019.01)I;E02F3/88(2006.01)I
摘要
本发明提供一种环保清淤脱水一体化系统，包括生态清淤平台，生态清淤平台包括环保绞吸船、与环保绞吸船绞吸入口相连的管道混合器、与管道混合器相连的复合材料投放设备以及设置在管道混合器输出端的泥水分离池，污泥脱水固化平台包括污泥压滤机，生态清淤平台还包括环保绞吸船吸入口相连的搅拌器以及与搅拌器连通设置的投料软管，生态清淤平台还包括定位扫测装置，定位扫测装置包括设置环保绞吸船上的定位机构以及三维扫测机构，本发明中，可在水上进行污染物降解、有机淤泥内源治理及淤泥减量化，实现就地对淤泥进行处理，避免传统清淤需要长距离输送至岸上，并需要在岸上新建淤泥脱水厂等问题，更加适用于用地紧张的城区河道清淤。
权利要求书

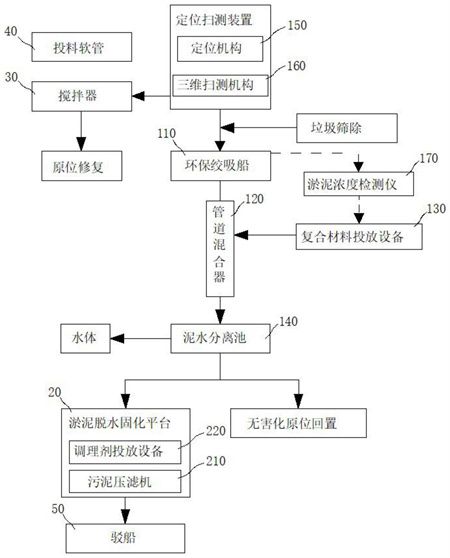

1.一种环保清淤脱水一体化系统，其特征在于，包括：生态清淤平台(10)，所述生态清淤平台包括环保绞吸船(110)、与环保绞吸船绞吸入口相连的管道混合器(120)、与管道混合器(120)相连的复合材料投放设备(130)以及设置在管道混合器输出端的泥水分离池(140)；以及污泥脱水固化平台(20)，所述污泥脱水固化平台包括污泥压滤机(210)；其中，所述生态清淤平台(10)还包括环保绞吸船吸入口相连的搅拌器(30)以及与搅拌器(30)连通设置的投料软管(40)。
2.根据权利要求1所述的环保清淤脱水一体化系统，其特征在于，所述生态清淤平台(10)还包括定位扫测装置，所述定位扫测装置包括设置环保绞吸船(110)上的定位机构(150)以及三维扫测机构(160)。
3.根据权利要求1所述的环保清淤脱水一体化系统，其特征在于，所述环保绞吸船的吸入口外围还设有隔离网，所述吸入口上还设有淤泥浓度检测仪(170)。
4.根据权利要求3所述的环保清淤脱水一体化系统，其特征在于，所述复合材料投放设备(130)包括计量泵，且所述计量泵与淤泥浓度检测仪(170)电性相连。
5.根据权利要求1所述的环保清淤脱水一体化系统，其特征在于，所述污泥脱水固化平台(20)还包括与污泥压滤机(210)相连的调理剂投放设备(220)。
6.根据权利要求1所述的环保清淤脱水一体化系统，其特征在于，所述搅拌器的外围还设置有防护罩，所述搅拌器(30)包括进料部(310)以及设置在进料部(310)输出端的搅拌部(320)，所述进料部(310)包括进料筒(311)、设置在进料筒底端内壁的过滤网斗(312)以及沿进料筒轴向设置且能够相对于过滤网斗(312)伸缩移动的破碎组件，所述过滤网斗(312)上开设有漏孔。
7.根据权利要求6所述的环保清淤脱水一体化系统，其特征在于，所述破碎组件包括设置在进料筒(311)顶部的破碎电机(3131)、设置在破碎电机输出端且向进料筒内部延伸的丝杠(3132)、设置在丝杠轴壁且能够沿丝杠轴向位移的破碎锥体(3133)以及设置在进料筒(311)顶壁且贯穿破碎锥体设置的限位杆(3134)。
8.根据权利要求6所述的环保清淤脱水一体化系统，其特征在于，所述搅拌部(320)包括与进料筒(311)输出端相连的搅拌筒(321)、设置在搅拌筒(321)底部的驱动组件以及设置驱动组件输出端的混合组件。
9.根据权利要求8所述的环保清淤脱水一体化系统，其特征在于，所述驱动组件包括设置在搅拌筒(321)底部的驱动电机(3221)、设置在驱动电机(3221)输出端的第一齿轮(3222)以及转动设置在搅拌筒(321)底部且沿第一齿轮(3222)周侧啮合设置的第二齿轮(3223)。
10.根据权利要求9所述的环保清淤脱水一体化系统，其特征在于，所述混合组件包括设置在第一齿轮(3222)轴上的中心混合轴(3231)以及设置在第二齿轮(3223)轴上的侧混合轴(3232)，所述中心混合轴(3231)和侧混合轴(3232)侧壁设有轴向均布的搅拌杆(3233)，且中心混合轴(3231)和侧混合轴(3232)上的搅拌杆(3233)交错设置。
发明内容
本发明提供一种可在水上进行污染物降解、有机淤泥内源治理及淤泥减量化，实现就地对淤泥进行处理，避免传统清淤需要长距离输送至岸上，并需要在岸上新建淤泥脱水厂等问题，更加适用于用地紧张的城区河道清淤。
为解决上述技术问题，本发明采用如下技术方案：
一种环保清淤脱水一体化系统，包括：
生态清淤平台，所述生态清淤平台包括环保绞吸船、与环保绞吸船绞吸入口相连的管道混合器、与管道混合器相连的复合材料投放设备以及设置在管道混合器输出端的泥水分离池；以及
污泥脱水固化平台，所述污泥脱水固化平台包括污泥压滤机；
其中，所述生态清淤平台还包括环保绞吸船吸入口相连的搅拌器以及与搅拌器连通设置的投料软管。
优选的，所述生态清淤平台还包括定位扫测装置，所述定位扫测装置包括设置环保绞吸船上的定位机构以及三维扫测机构。
优选的，所述环保绞吸船的吸入口外围还设有隔离网，所述吸入口上还设有淤泥浓度检测仪。
优选的，所述复合材料投放设备包括计量泵，且所述计量泵与淤泥浓度检测仪电性相连。
优选的，所述污泥脱水固化平台还包括与污泥压滤机相连的调理剂投放设备。
优选的，所述搅拌器的外围还设置有防护罩，所述搅拌器包括进料部以及设置在进料部输出端的搅拌部，所述进料部包括进料筒、设置在进料筒底端内壁的过滤网斗以及沿进料筒轴向设置且能够相对于过滤网斗伸缩移动的破碎组件，所述过滤网斗上开设有漏孔。
优选的，所述破碎组件包括设置在进料筒顶部的破碎电机、设置在破碎电机输出端且向进料筒内部延伸的丝杠、设置在丝杠轴壁且能够沿丝杠轴向位移的破碎锥体以及设置在进料筒顶壁且贯穿破碎锥体设置的限位杆。
优选的，所述搅拌部包括与进料筒输出端相连的搅拌筒、设置在搅拌筒底部的驱动组件以及设置驱动组件输出端的混合组件。
优选的，所述驱动组件包括设置在搅拌筒底部的驱动电机、设置在驱动电机输出端的第一齿轮以及转动设置在搅拌筒底部且沿第一齿轮周侧啮合设置的第二齿轮。
优选的，所述混合组件包括设置在第一齿轮轴上的中心混合轴以及设置在第二齿轮轴上的侧混合轴，所述中心混合轴和侧混合轴侧壁设有轴向均布的搅拌杆，且中心混合轴和侧混合轴上的搅拌杆交错设置。
由以上技术方案可知，本发明具有如下有益效果：本发明中，污泥通过多种途径进行处理，对于有清淤要求的水体或湖泊而言，处理后的污泥传送至污泥脱水固化平台；对于无清淤要求只要求内源治理的水体或湖泊而言，通过复合材料对内源治理达到相关标准后原位回置，回置淤泥可作为生态着床，用于水体的生态系统建设；而为了实现淤泥不上船，可在环保绞吸船吸入口位置设置搅拌器，复合材料可通过软管进入搅拌器内，复合材料与淤泥在搅拌器内充分反应后原位回置，实现内源污染的原位修复。
（发明人：胡学;陈伟仁;李志军;刘沙;梁耀星;蔡雨杰;王军;卢玉展;熊振远;王琦;王翊;谭振柱;刘长治;石雨）
