公布日：2023.06.13
申请日：2023.01.28
分类号：C02F9/00(2023.01)I;C02F11/04(2006.01)I;C02F3/10(2023.01)I;C02F3/28(2023.01)I;C02F1/40(2023.01)I;C02F101/32(2006.01)N
摘要
本发明公开了无动力分户式污水处理装置，涉及污水处理技术领域，包括三格化粪池，所述三格化粪池的进水口与接自来水收集管的一端连接，所述三格化粪池的出水口与导水管的一端连接，导水管的另一端伸入中水管内且与核桃壳除油罐的进水口连接，所述核桃壳除油罐的出水口与布水管的进水口连接，中水管内位于布水管下方的位置依次设置有PVC螺旋型充氧填料层、10ppi聚氨酯海绵填料层、60ppi聚氨酯海绵填料层、10ppi聚氨酯海绵填料层和30ppiPVC填料层，本发明所有工艺单元均采用人工操作，操作便利没有复杂结构，解决了除油及污泥清理问题，同时合理布置工艺单元，出水水质满足规范要求，设备运行不消耗动力和药剂，节省运行费用，更易于应用推广。
权利要求书

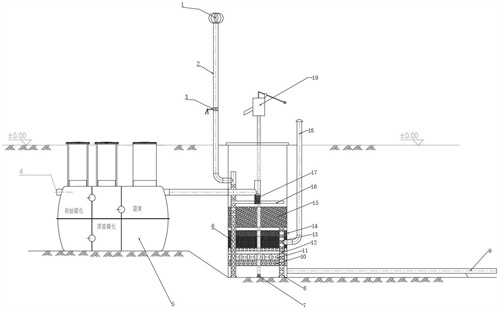

1.一种无动力分户式污水处理装置，包括三格化粪池(5)，其特征在于：所述三格化粪池(5)的进水口与接自来水收集管(4)的一端连接，所述三格化粪池(5)的出水口与导水管的一端连接，导水管的另一端伸入中水管内且与核桃壳除油罐(17)的进水口连接，所述核桃壳除油罐(17)的出水口与布水管(16)的进水口连接，所述布水管(16)设置于中水管内，中水管内位于布水管(16)下方的位置依次设置有PVC螺旋型充氧填料层(15)、第二10ppi聚氨酯海绵填料层(14)、60ppi聚氨酯海绵填料层(13)、第一10ppi聚氨酯海绵填料层(11)和30ppiPVC填料层(10)，中水管内位于(30)ppiPVC填料层(10)下方的位置设置有集水槽，中水管内竖向设置有出风花管(6)和进风花管(12)，所述出风花管(6)和进风花管(12)底端均通过管道卡槽(8)固定安装在中水管内侧底部，集水槽的出水口与中水排水管(9)的一端连接。
2.根据权利要求1所述的无动力分户式污水处理装置，其特征在于：所述三格化粪池(5)埋设于地面之下，所述三格化粪池(5)顶部开设有进料口，进料口顶端与地面齐平且设置有密封盖。
3.根据权利要求1所述的无动力分户式污水处理装置，其特征在于：所述中水管埋设于地面之下，中水管顶端与地面齐平且设置有密封盖。
4.根据权利要求1所述的无动力分户式污水处理装置，其特征在于：所述中水管内竖向设置有排泥管，排泥管底端设置于中水管内侧底部且开设有吸泥孔(7)，排泥管顶端伸出中水管且与手动排泥装置(19)的进泥口连接。
5.根据权利要求1所述的无动力分户式污水处理装置，其特征在于：所述出风花管(6)竖向贯穿PVC螺旋型充氧填料层(15)、第二10ppi聚氨酯海绵填料层(14)、60ppi聚氨酯海绵填料层(13)、第一10ppi聚氨酯海绵填料层(11)和30ppiPVC填料层(10)，所述出风花管(6)顶端固定连接有出风管(2)底端，所述出风管(2)底端与出风花管(6)内部连通，所述出风管(2)的顶端伸出地面且固定安装有无动力风机(1)，所述出风管(2)上安装有风量调节阀(3)。
6.根据权利要求1所述的无动力分户式污水处理装置，其特征在于：所述进风花管(12)竖向贯穿第二10ppi聚氨酯海绵填料层(14)、60ppi聚氨酯海绵填料层(13)、第一10ppi聚氨酯海绵填料层(11)和30ppiPVC填料层(10)，所述进风花管(12)外侧固定连接有进风管(18)的底端，所述进风管(18)的顶端伸出地面。
7.根据权利要求1所述的无动力分户式污水处理装置，其特征在于：所述核桃壳除油罐(17)内部装有核桃壳滤料。
8.根据权利要求1所述的无动力分户式污水处理装置，其特征在于：所述无动力风机(1)为Ø300无动力风球。
发明内容
本发明的目的在于提供无动力分户式污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
无动力分户式污水处理装置，包括三格化粪池，所述三格化粪池的进水口与接自来水收集管的一端连接，所述三格化粪池的出水口与导水管的一端连接，导水管的另一端伸入中水管内且与核桃壳除油罐的进水口连接，所述核桃壳除油罐的出水口与布水管的进水口连接，所述布水管设置于中水管内，中水管内位于布水管下方的位置依次设置有PVC螺旋型充氧填料层、10ppi聚氨酯海绵填料层、60ppi聚氨酯海绵填料层、10ppi聚氨酯海绵填料层和30ppiPVC填料层，中水管内位于30ppiPVC填料层下方的位置设置有集水槽，中水管内竖向设置有出风花管和进风花管，所述出风花管和进风花管底端均通过管道卡槽固定安装在中水管内侧底部，集水槽的出水口与中水排水管的一端连接。
作为本发明进一步的方案：所述三格化粪池埋设于地面之下，所述三格化粪池顶部开设有进料口，进料口顶端与地面齐平且设置有密封盖。
作为本发明再进一步的方案：所述中水管埋设于地面之下，中水管顶端与地面齐平且设置有密封盖。
作为本发明再进一步的方案：所述中水管内竖向设置有排泥管，排泥管底端设置于中水管内侧底部且开设有吸泥孔，排泥管顶端伸出中水管且与手动排泥装置的进泥口连接。
作为本发明再进一步的方案：所述出风花管竖向贯穿PVC螺旋型充氧填料层、第二10ppi聚氨酯海绵填料层、60ppi聚氨酯海绵填料层、第一10ppi聚氨酯海绵填料层和30ppiPVC填料层，所述出风花管顶端固定连接有出风管底端，所述出风管底端与出风花管内部连通，所述出风管的顶端伸出地面且固定安装有无动力风机，所述出风管上安装有风量调节阀。
作为本发明再进一步的方案：所述进风花管竖向贯穿第二10ppi聚氨酯海绵填料层、60ppi聚氨酯海绵填料层、第一10ppi聚氨酯海绵填料层和30ppiPVC填料层，所述进风花管外侧固定连接有进风管的底端，所述进风管的顶端伸出地面
作为本发明再进一步的方案：所述核桃壳除油罐内部装有核桃壳滤料。
作为本发明再进一步的方案：所述无动力风机为Ø300无动力风球。
与现有技术相比，本发明的有益效果是：
本发明所有工艺单元均采用人工操作，操作便利没有复杂结构，解决了除油及污泥清理问题，同时合理布置工艺单元，出水水质满足规范要求，设备运行不消耗动力和药剂，节省运行费用，更易于应用推广。
（发明人：田文杰;马莉达;张琳琳;刘海燕;李洁;高可可;叶松）
