公布日：2024.05.17
申请日：2024.04.15
分类号：C02F1/40(2023.01)I;C02F1/24(2023.01)I;C02F1/00(2023.01)I;C02F103/36(2006.01)N;C02F103/34(2006.01)N;C02F103/16(2006.01)N;C02F103/30(2006.01)N;
C02F103/32(2006.01)N
摘要
本发明涉及污水除油技术领域，具体为一种含油污水除油设备，包括内置空腔的外壳，外壳的空腔内固定连接有内筒，内筒与外壳的空腔之间构造有供油通过的腔体，内筒的一侧连通有贯穿至外壳一侧的进水管，内筒的另一侧连通有贯穿至外壳另一侧的出水管，内筒的底部固定连接有汇气板，汇气板的顶部均匀开设有多个气嘴，外壳的外表面设置有气壳，气壳的一侧固定连接有气泵，气壳的底部连通有多个与汇气板连通的输气管，气壳的内部设置有多个用于控制气流进入输气管内部的控制组件。间隙性地释放气泡可以精确控制气泡的生成和分布，减少能源的过度消耗，搅拌叶片与储剂盒的相互配合提高污水除油效率，可反复使用，不用单次工作后进行维修与更换。
权利要求书

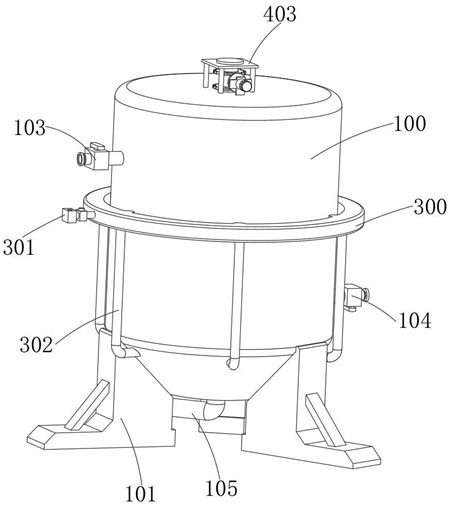

1.一种含油废水处理设备，包括内置空腔的外壳（100），其特征在于：所述外壳（100）的空腔内固定连接有内筒（102），所述内筒（102）与外壳（100）的空腔之间构造有供油通过的腔体，所述内筒（102）的一侧连通有贯穿至外壳（100）一侧的进水管（103），所述内筒（102）的另一侧连通有贯穿至外壳（100）另一侧的出水管（104），所述内筒（102）的底部固定连接有汇气板（303），所述汇气板（303）的顶部均匀开设有多个气嘴（304），所述外壳（100）的外表面设置有气壳（300），所述气壳（300）的一侧固定连接有气泵（301），所述气壳（300）的底部连通有多个与汇气板（303）连通的输气管（302），所述气壳（300）的内部设置有多个用于控制气流进入输气管（302）内部的控制组件；所述控制组件包括分别固定连接于气壳（300）内壁的密封筒（306），多个所述密封筒（306）靠近气壳（300）的一侧均滑动连接有从动连接杆（307），多个所述从动连接杆（307）相互远离的一端均固定连接有用于封堵输气管（302）的活塞（305）；多个所述密封筒（306）相互靠近的一端固定连接有主动连接杆（308），多个所述主动连接杆（308）的一端以及多个所述从动连接杆（307）的一端均铰接有从动曲柄（309），多个所述密封筒（306）的内部转动连接有转轴（310），多个所述转轴（310）的外表面均固定连接有两端与从动曲柄（309）转动连接的主动曲柄（311），多个所述转轴（310）的外表面均套设有供自身复位的扭簧；多个所述主动连接杆（308）相互靠近的一端分别延伸至内筒（102）的内部且固定连接有连接块（312），所述内筒（102）的内部设置有抵触连接块（312）移动的反应组件；所述反应组件包括设置于内筒（102）内部的内杆（200），所述内杆（200）的外表面固定连接有多组连杆（203），多组所述连杆（203）的一端分别共同连接有与连接块（312）抵触的抵触板（205），多个所述连接块（312）靠近抵触板（205）的一侧均转动连接有滚轮（313）。
2.根据权利要求1所述的一种含油废水处理设备，其特征在于：所述内杆（200）的底部固定连接有多个托板（201），多个所述托板（201）的顶部均固定连接有多个用于存放油水分离剂的储剂盒（202），且多个储剂盒（202）的外表面均开设有多个通孔。
3.根据权利要求2所述的一种含油废水处理设备，其特征在于：所述外壳（100）的顶部固定连接有辅助架（403），所述内杆（200）的顶部延伸至辅助架（403）的内部转动连接，套至于所述内杆（200）外表面的且与外壳（100）顶部转动连接的套杆（206），所述套杆（206）的外表面固定连接有刮油板（207）。
4.根据权利要求3所述的一种含油废水处理设备，其特征在于：所述外壳（100）的顶部固定连接有固定架（401），所述固定架（401）的一侧固定连接有驱动电机（400），所述驱动电机（400）的输出端固定连接有不完整盘齿（402），所述套杆（206）的顶部固定连接有套杆齿轮（404），所述内杆（200）的顶部固定连接有内杆齿轮（405），所述不完整盘齿（402）分别与套杆齿轮（404）以及内杆齿轮（405）啮合。
5.根据权利要求3所述的一种含油废水处理设备，其特征在于：所述刮油板（207）顶部的一端转动连接有主动轮（502），所述刮油板（207）顶部远离主动轮（502）的一端转动连接有从动轮（503），所述主动轮（502）与从动轮（503）的外表面套设有输送带（504）传动连接，所述输送带（504）的外表面均匀固定连接有多个凸条（505）。
6.根据权利要求5所述的一种含油废水处理设备，其特征在于：所述刮油板（207）的底部转动连接有与主动轮（502）内部固定连接的齿轮（501），所述内筒（102）的内部固定连接有与齿轮（501）啮合的内环齿轮（500）。
发明内容
本发明的目的在于提供一种含油污水除油设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种含油污水除油设备，包括内置空腔的外壳，所述外壳的空腔内固定连接有内筒，所述内筒与外壳的空腔之间构造有供油通过的腔体，所述内筒的一侧连通有贯穿至外壳一侧的进水管，所述内筒的另一侧连通有贯穿至外壳另一侧的出水管，所述内筒的底部固定连接有汇气板，所述汇气板的顶部均匀开设有多个气嘴，所述外壳的外表面设置有气壳，所述气壳的一侧固定连接有气泵，所述气壳的底部连通有多个与汇气板连通的输气管，所述气壳的内部设置有多个用于控制气流进入输气管内部的控制组件。
优选的，所述控制组件包括分别固定连接于气壳内壁的密封筒，多个所述密封筒靠近气壳的一侧均滑动连接有从动连接杆，多个所述从动连接杆相互远离的一端均固定连接有用于封堵输气管的活塞。
优选的，多个所述密封筒相互靠近的一端固定连接有主动连接杆，多个所述主动连接杆的一端以及多个所述从动连接杆的一端均铰接有从动曲柄，多个所述密封筒的内部转动连接有转轴，多个所述转轴的外表面均固定连接有两端与从动曲柄转动连接的主动曲柄，多个所述转轴的外表面均套设有供自身复位的扭簧。
优选的，多个所述主动连接杆相互靠近的一端分别延伸至内筒的内部且固定连接有连接块，所述内筒的内部设置有抵触连接块移动的反应组件。
优选的，所述反应组件包括设置于内筒内部的内杆，所述内杆的外表面固定连接有多组连杆，多组所述连杆的一端分别共同连接有与连接块抵触的抵触板，多个所述连接块靠近抵触板的一侧均转动连接有滚轮。
优选的，所述内杆的底部固定连接有多个托板，多个所述托板的顶部均固定连接有多个用于存放油水分离剂的储剂盒，且多个储剂盒的外表面均开设有多个通孔。
优选的，所述外壳的顶部固定连接有辅助架，所述内杆的顶部延伸至辅助架的内部转动连接，套置于所述内杆外表面的且与外壳顶部转动连接的套杆，所述套杆的外表面固定连接有刮油板。
优选的，所述外壳的顶部固定连接有固定架，所述固定架的一侧固定连接有驱动电机，所述驱动电机的输出端固定连接有不完整盘齿，所述套杆的顶部固定连接有套杆齿轮，所述内杆的顶部固定连接有内杆齿轮，所述不完整盘齿分别与套杆齿轮以及内杆齿轮啮合。
优选的，所述刮油板顶部的一端转动连接有主动轮，所述刮油板顶部远离主动轮的一端转动连接有从动轮，所述主动轮与从动轮的外表面套设有输送带传动连接，所述输送带的外表面均匀固定连接有多个凸条。
优选的，所述刮油板的底部转动连接有与主动轮内部固定连接的齿轮，所述内筒的内部固定连接有与齿轮啮合的内环齿轮。
与现有技术相比，本发明的有益效果是：
本发明当连杆跟随内杆转动时将带动抵触板一同沿内筒的内壁移动，随后抵触板将与连接块一侧的滚轮抵触，进而抵触连接块移动从而驱动主动连接杆靠近密封筒的方向移动，此时主动连接杆将带动与其连接的从动曲柄移动从而驱动主动曲柄翻转，进而带动从动连接杆靠近密封筒的方向移动，此时从动连接杆将带动活塞移动从而与输气管错位，此时气壳内的气流将通过输气管输送至汇气板的内部最终通过多个气嘴处喷出，进而对含油污水内输送气泡，该气泡利用高度分散的微小气泡作为载体，去黏附污水中的油污，当气泡与油污结合后，随着气泡的浮升，油滴也会随之上浮到水面，设置进水管可快速将含油污水灌入内筒的内部，同时出水管可快速将处理后的污水进行排出，而设置的搅拌叶片与储剂盒的相互配合可提高污水除油效率，同时可反复使用，不用单次工作后进行维修与更换，提高效率，同时设置控制组件与抵触板的相互配合可在内杆的转动下以及控制组件启动的动力，提高两者之间的配合，从而进一步提高污水除油的效率，而间隙性地释放气泡可以精确控制气泡的生成和分布，减少能源的过度消耗，同时在两者的联合作用，可以打破油滴的聚集状态，防止油分在设备中积聚和堵塞，确保系统的稳定运行。使分离剂与油分充分接触，加速油水分离过程，间隙性释放的气泡能够粘附污水中的油滴和悬浮物，形成浮体，进一步促进油水的分层和分离。
（发明人：高来顺;虞波;彭慧;李红建）
