公布日：2024.05.07
申请日：2024.01.26
分类号：C02F9/00(2023.01)I;B01D29/64(2006.01)I;H02S20/30(2014.01)I;H02J7/35(2006.01)I;F24S20/20(2018.01)I;C02F1/00(2023.01)N;C02F1/66(2023.01)N
摘要
本发明公开了一种低碳环保型环境污水处理装置，涉及污水处理技术领域，包括沉淀组件，所述沉淀组件的底部安装有底板，所述底板的顶部一侧安装有净化过滤组件和存储组件，所述净化过滤组件和存储组件设置在沉淀组件的侧方，所述沉淀组件的顶部安装有光伏组件。本发明通过过滤器进行一级过滤处理，有效地将污水中的杂物进行过滤处理，提高了对泵机以及过滤组件的保护，延长了装置的使用寿命，通过刮环套设在过滤器的外壁并且将清洁刷的一端均贴合在过滤器的外壁，再通过刮环连接上升降块，利用升降电机驱动传动轴传动，使得螺纹升降杆带动升降块实现来回升降移动，对过滤器的外壁进行清理，有利于减少污染物的吸附，提升了抽水的效率。
权利要求书

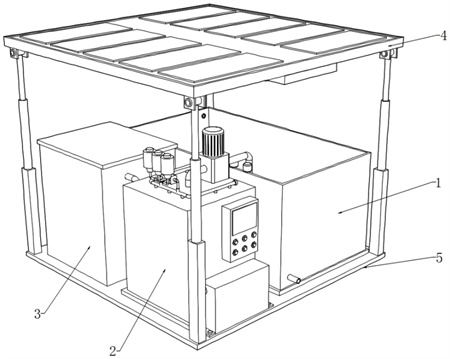

1.一种低碳环保型环境污水处理装置，包括沉淀组件（1），其特征在于：所述沉淀组件（1）的底部安装有底板（5），所述底板（5）的顶部一侧安装有净化过滤组件（2）和存储组件（3），所述净化过滤组件（2）和存储组件（3）设置在沉淀组件（1）的侧方，所述沉淀组件（1）的顶部安装有光伏组件（4），所述沉淀组件（1）的内侧设置有过滤器（104），所述过滤器（104）的外侧设置有刮环（107），所述过滤器（104）的外壁与刮环（107）的内壁之间均匀分布有多个清洁刷（108），所述刮环（107）的两端安装有升降块（109），所述升降块（109）的内侧螺纹连接有螺纹升降杆（110），所述螺纹升降杆（110）的顶部设置有限位块（111），所述限位块（111）的顶部连接有传动轴（112），所述传动轴（112）的顶部安装有升降电机（113）；所述光伏组件（4）的顶部设置有安装框（401），所述安装框（401）的顶部均匀分布有多个太阳能板（402），所述安装框（401）的一侧底部安装有光伏发电器（407），所述光伏发电器（407）的一端固定连接有电线（408），所述电线（408）的一端固定连接有蓄电池（409），所述蓄电池（409）的底部与底板（5）的顶部相连接。
2.根据权利要求1所述的低碳环保型环境污水处理装置，其特征在于：所述净化过滤组件（2）的底部安装有过滤箱（201），所述过滤箱（201）的顶部设置有均分管（205），所述均分管（205）的底部均贯穿于过滤箱（201）的内侧，所述均分管（205）的底部安装有多个高压喷嘴（206）。
3.根据权利要求2所述的低碳环保型环境污水处理装置，其特征在于：所述均分管（205）的顶部固定连接有增压泵（204），所述增压泵（204）的一侧固定连接有三个药剂输送管道（203），所述药剂输送管道（203）的一端安装有药剂罐（202）。
4.根据权利要求1所述的低碳环保型环境污水处理装置，其特征在于：所述沉淀组件（1）的外侧设置有沉淀池（101），所述沉淀池（101）的一端顶部安装有污水进水管（102），所述沉淀池（101）的另一端底部安装有污水排水口（103）。
5.根据权利要求1所述的低碳环保型环境污水处理装置，其特征在于：所述过滤器（104）的外侧均匀开设有多个过滤孔（105），所述过滤器（104）的侧面固定安装有安装板（106），所述安装板（106）的侧面固定连接在沉淀池（101）的内壁。
6.根据权利要求2所述的低碳环保型环境污水处理装置，其特征在于：所述过滤器（104）的顶部固定连接有抽水管（114），所述抽水管（114）的一端固定连接有污水输送泵（115），所述污水输送泵（115）的侧面固定连接有污水输送管（116），所述污水输送管（116）的一端固定连接在过滤箱（201）的顶部。
7.根据权利要求2所述的低碳环保型环境污水处理装置，其特征在于：所述过滤箱（201）的内侧设置有两个过滤件（207），所述过滤箱（201）的一侧固定安装有控制器（208），所述控制器（208）的侧面设置有显示屏（209）和控制按钮（210）。
8.根据权利要求2所述的低碳环保型环境污水处理装置，其特征在于：所述过滤箱（201）的另一侧固定安装有净水排出管（211），所述净水排出管（211）的中段设置有净水泵机（212），所述净水排出管（211）的一端固定连接在存储组件（3）的侧面。
9.根据权利要求8所述的低碳环保型环境污水处理装置，其特征在于：所述存储组件（3）的外侧设置有净水存储罐（301），所述净水存储罐（301）的顶部安装有顶盖（302），所述净水排出管（211）的侧面与净水存储罐（301）的一侧固定连接，所述净水存储罐（301）的另一侧固定连接有净水出水管（303）。
10.根据权利要求1所述的低碳环保型环境污水处理装置，其特征在于：所述安装框（401）的底部四角安装有转动座（404），所述转动座（404）的底部连接有电动升降柱（405），所述电动升降柱（405）的底部安装有支撑柱（406），所述支撑柱（406）的底部均与底板（5）的顶部相连接，所述蓄电池（409）的底部安装有固定座（403）。
发明内容
本发明的目的在于提供一种低碳环保型环境污水处理装置，以解决上述背景技术提出的现有技术操作时由于污水处理过程中需要多个泵机输送，进而导致电能的大量消耗，影响节能低碳效果的问题。
为实现上述目的，本发明提供如下技术方案：一种低碳环保型环境污水处理装置，包括沉淀组件，所述沉淀组件的底部安装有底板，所述底板的顶部一侧安装有净化过滤组件和存储组件，所述净化过滤组件和存储组件设置在沉淀组件的侧方，所述沉淀组件的顶部安装有光伏组件，所述沉淀组件的内侧设置有过滤器，所述过滤器的外侧设置有刮环，所述过滤器的外壁与刮环的内壁之间均匀分布有多个清洁刷，所述刮环的两端安装有升降块，所述升降块的内侧螺纹连接有螺纹升降杆，所述螺纹升降杆的顶部设置有限位块，所述限位块的顶部连接有传动轴，所述传动轴的顶部安装有升降电机；所述光伏组件的顶部设置有安装框，所述安装框的顶部均匀分布有多个太阳能板，所述安装框的一侧底部安装有光伏发电器，所述光伏发电器的一端固定连接有电线，所述电线的一端固定连接有蓄电池，所述蓄电池的底部与底板的顶部相连接。
优选的，所述净化过滤组件的底部安装有过滤箱，所述过滤箱的顶部设置有均分管，所述均分管的底部均贯穿于过滤箱的内侧，所述均分管的底部安装有多个高压喷嘴。
优选的，所述均分管的顶部固定连接有增压泵，所述增压泵的一侧固定连接有三个药剂输送管道，所述药剂输送管道的一端安装有药剂罐。
优选的，所述沉淀组件的外侧设置有沉淀池，所述沉淀池的一端顶部安装有污水进水管，所述沉淀池的另一端底部安装有污水排水口。
优选的，所述过滤器的外侧均匀开设有多个过滤孔，所述过滤器的侧面固定安装有安装板，所述安装板的侧面固定连接在沉淀池的内壁。
优选的，所述过滤器的顶部固定连接有抽水管，所述抽水管的一端固定连接有污水输送泵，所述污水输送泵的侧面固定连接有污水输送管，所述污水输送管的一端固定连接在过滤箱的顶部。
优选的，所述过滤箱的内侧设置有两个过滤件，所述过滤箱的一侧固定安装有控制器，所述控制器的侧面设置有显示屏和控制按钮。
优选的，所述过滤箱的另一侧固定安装有净水排出管，所述净水排出管的中段设置有净水泵机，所述净水排出管的一端固定连接在存储组件的侧面。
优选的，所述存储组件的外侧设置有净水存储罐，所述净水存储罐的顶部安装有顶盖，所述净水排出管的侧面与净水存储罐的一侧固定连接，所述净水存储罐的另一侧固定连接有净水出水管。
优选的，所述安装框的底部四角安装有转动座，所述转动座的底部连接有电动升降柱，所述电动升降柱的底部安装有支撑柱，所述支撑柱的底部均与底板的顶部相连接，所述蓄电池的底部安装有固定座。
与现有技术相比，本发明的有益效果是：1、本发明中，通过过滤器安装在沉淀池的内侧，并且与污水抽取的组件相连接，从而有利于在污水抽取的过程中，通过过滤器进行一级过滤处理，有效地将污水中的杂物进行过滤处理，提高了对泵机以及过滤组件的保护，延长了装置的使用寿命，通过刮环套设在过滤器的外壁并且将清洁刷的一端均贴合在过滤器的外壁，再通过刮环连接上升降块，利用升降电机驱动传动轴传动，使得螺纹升降杆带动升降块实现来回升降移动，对过滤器的外壁进行清理，有利于减少污染物的吸附，提升了抽水的效率，避免了污染物堆积在过滤器的外壁造成污水输送泵的抽水负荷增大，造成了能源的浪费，有效地提升了节能低碳环保的效果。
2、本发明中，通过安装框可以对太阳能板提供安装空间，将太阳能板平铺在顶部，进而有利于高效率的接收太阳光能源，接收的太阳光电子能源可以在光伏发电器内转换成电能，该转换方式及原理为现有技术，在相关网站均已公开，光伏发电器的电能则经过电线输送至蓄电池进行存储，以备使用，从而有利于通过采用太阳能发电的方式提升电能利用率，进一步保证了环保低碳的效果。
（发明人：张众）
