公布日：2024.05.03
申请日：2024.02.07
分类号：B01D36/04(2006.01)I;C02F1/00(2023.01)I
摘要
本发明公开了一种环境垃圾处理用的污水分离装置，涉及污水处理技术领域，包括水槽，过滤装置，其安装于水槽内壁，清理装置，其安装于水槽顶部，旋转装置，其安装于过滤装置一侧，阻水块，其固定安装于水槽内壁底部一侧，转动槽，其开设于水槽内壁底部另一侧，且位于过滤装置下方；该装置过阻水块对于流动污水的阻挡作用，使得污水在经过水槽时流速有一定程度的降低，实现对污水进行沉降的效果，同时通过阻水块与清理装置的配合，质量较轻、漂浮在上层的污染物比如塑料制品、落叶等会粘附到开孔板上，实现对于漂浮物的清理效果，另外通过过滤装置和旋转装置的配合，改善了该装置的适应条件，同时降低了人力和经济成本。
权利要求书

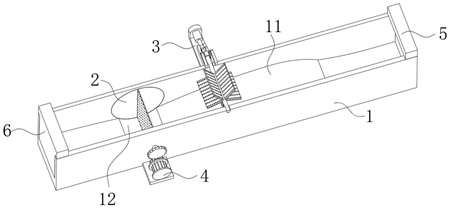

1.一种环境垃圾处理用的污水分离装置，包括水槽(1)，其特征在于，还包括：过滤装置(2)，其安装于水槽(1)内壁；清理装置(3)，其安装于水槽(1)顶部；旋转装置(4)，其安装于过滤装置(2)一侧。过滤装置(2)包括：两个转板(21)，其对称密封转动连接于水槽(1)内壁；过滤板(22)，其固定安装于两个转板(21)相向一侧，且过滤板(22)沿高度方向贯穿开设有若干个通孔；若干个过滤组件(23)，其分别安装于沿过滤板(22)高度方向贯穿过滤板(22)开设的通孔内壁；若干个调整件(24)，其分别安装于转板(21)一侧；若干个孔槽(25)，其分别开设于过滤板(22)一侧，且孔槽(25)贯穿转板(21)。
2.根据权利要求1所述的一种环境垃圾处理用的污水分离装置，其特征在于，所述清理装置(3)包括：旋转轴(31)，其滑动连接于水槽(1)顶部开设的槽内壁；五个开孔板(32)，其呈圆周阵列状固定安装于旋转轴(31)外侧，且开孔板(32)一侧贯穿开设有若干个开孔；翻转组件(33)，其安装于旋转轴(31)一端。
3.根据权利要求2所述的一种环境垃圾处理用的污水分离装置，其特征在于，所述翻转组件(33)包括：固定座(331)，其固定安装于水槽(1)一侧；电动伸缩杆(332)，其固定安装于固定座(331)一侧；滑动块(333)，其固定安装于电动伸缩杆(332)一端，且滑动块(333)滑动连接于固定安装在水槽(1)一侧的滑槽内壁；转动底座(334)，其一侧转动连接于滑动块(333)顶部，且转动底座(334)另一侧与旋转轴(31)一端固定连接；两个转杆(335)，其一端对称转动连接于转动底座(334)两侧；两个固定杆(336)，其一端分别固定安装于水槽(1)顶部，且其另一端分别与转杆(335)的一端转动连接。
4.根据权利要求1所述的一种环境垃圾处理用的污水分离装置，其特征在于，所述过滤组件(23)包括：外壳(231)，其固定安装于沿过滤板(22)高度方向贯穿过滤板(22)开设的通孔内壁；通孔一(232)，其贯穿开设于外壳(231)顶部；通孔二(233)，其贯穿开设于外壳(231)底部；旋转环(234)，其转动连接于外壳(231)内腔底部，旋转环(234)内侧孔径与通孔一(232)、通孔二(233)内缘直径相同；齿环(235)，其固定安装于旋转环(234)一侧,齿环(235)通过贯穿开设于外壳(231)中部的通孔延伸至外壳(231)外侧；固定环(236)，其固定安装于外壳(231)内腔底部，且固定环(236)位于旋转环(234)内侧；若干个连杆(237)，其呈圆周阵列状分别转动连接于旋转环(234)顶部，连杆(237)另一端通过开设于固定环(236)顶部的滑槽与固定环(236)滑动连接；若干个开合板(238)，其一端转动连接于连杆(237)一端，且开合板(238)另一端分别与固定环(236)顶部和外壳(231)内腔顶部转动连接。
5.根据权利要求1所述的一种环境垃圾处理用的污水分离装置，其特征在于，所述调整件(24)包括：齿条(241)，其滑动连接于孔槽(25)内壁，且齿条(241)与齿环(235)相啮合；套筒一(242)，其固定安装于转板(21)一侧，且套筒一(242)一端开孔正对孔槽(25)；套筒二(243)，其固定安装于齿条(241)一侧；螺纹杆(244)，其转动连接于套筒一(242)一端，且螺纹杆(244)贯穿套筒一(242)并延伸至套筒一(242)外侧，螺纹杆(244)位于套筒一(242)内腔的一端与套筒二(243)内壁螺纹连接；六角头(245)，其固定安装于螺纹杆(244)位于套筒一(242)外侧一端。
6.根据权利要求1所述的一种环境垃圾处理用的污水分离装置，其特征在于，所述旋转装置(4)包括：齿轮一(41)，其通过联轴器固定安装于转板(21)一侧中间位置；驱动电机(42)，其通过垫板固定安装于水槽(1)一侧底部；齿轮二(43)，其通过联轴器固定安装于驱动电机(42)输出端，且齿轮二(43)外侧与齿轮一(41)外侧相啮合。
7.根据权利要求1所述的一种环境垃圾处理用的污水分离装置，其特征在于，所述水槽(1)包括：阻水块(11)，其固定安装于水槽(1)内壁底部一侧；转动槽(12)，其开设于水槽(1)内壁底部另一侧，且位于过滤装置(2)下方。
8.根据权利要求7所述的一种环境垃圾处理用的污水分离装置，其特征在于，所述水槽(1)还包括：进水阀(5)，其固定安装于水槽(1)靠近清理装置(3)一侧；出水阀(6)，其固定安装于水槽(1)靠近过滤装置(2)一侧。
发明内容
本发明的目的是提供一种环境垃圾处理用的污水分离装置，以解决现有技术中的上述不足之处。
为了实现上述目的，本发明提供如下技术方案：一种环境垃圾处理用的污水分离装置，包括水槽，还包括：
过滤装置，其安装于水槽内壁；
清理装置，其安装于水槽顶部；
旋转装置，其安装于过滤装置一侧。
过滤装置包括：
两个转板，其对称密封转动连接于水槽内壁；
过滤板，其固定安装于两个转板相向一侧，且过滤板沿高度方向贯穿开设有若干个通孔；
若干个过滤组件，其分别安装于沿过滤板高度方向贯穿过滤板开设的通孔内壁；
若干个调整件，其分别安装于转板一侧；
若干个孔槽，其分别开设于过滤板一侧，且孔槽贯穿转板。
进一步地，所述清理装置包括：
旋转轴，其滑动连接于水槽顶部开设的槽内壁；
五个开孔板，其呈圆周阵列状固定安装于旋转轴外侧，且开孔板一侧贯穿开设有若干个开孔；
翻转组件，其安装于旋转轴一端。
进一步地，所述翻转组件包括：
固定座，其固定安装于水槽一侧；
电动伸缩杆，其固定安装于固定座一侧；
滑动块，其固定安装于电动伸缩杆一端，且滑动块滑动连接于固定安装在水槽一侧的滑槽内壁；
转动底座，其一侧转动连接于滑动块顶部，且转动底座另一侧与旋转轴一端固定连接；
两个转杆，其一端对称转动连接于转动底座两侧；
两个固定杆，其一端分别固定安装于水槽顶部，且其另一端分别与转杆的一端转动连接。
进一步地，所述过滤组件包括：
外壳，其固定安装于沿过滤板高度方向贯穿过滤板开设的通孔内壁；
通孔一，其贯穿开设于外壳顶部；
通孔二，其贯穿开设于外壳底部；
旋转环，其转动连接于外壳内腔底部，旋转环内侧孔径与通孔一、通孔二内缘直径相同；
齿环，其固定安装于旋转环一侧,齿环通过贯穿开设于外壳中部的通孔延伸至外壳外侧；
固定环，其固定安装于外壳内腔底部，且固定环位于旋转环内侧；
若干个连杆，其呈圆周阵列状分别转动连接于旋转环顶部，连杆另一端通过开设于固定环顶部的滑槽与固定环滑动连接；
若干个开合板，其一端转动连接于连杆一端，且开合板另一端分别与固定环顶部和外壳内腔顶部转动连接。
进一步地，所述调整件包括：
齿条，其滑动连接于孔槽内壁，且齿条与齿环相啮合；
套筒一，其固定安装于转板一侧，且套筒一一端开孔正对孔槽；
套筒二，其固定安装于齿条一侧；
螺纹杆，其转动连接于套筒一一端，且螺纹杆贯穿套筒一并延伸至套筒一外侧，螺纹杆位于套筒一内腔的一端与套筒二内壁螺纹连接；
六角头，其固定安装于螺纹杆位于套筒一外侧一端。
进一步地，所述旋转装置包括：
齿轮一，其通过联轴器固定安装于转板一侧中间位置；
驱动电机，其通过垫板固定安装于水槽一侧底部；
齿轮二，其通过联轴器固定安装于驱动电机输出端，且齿轮二外侧与齿轮一外侧相啮合。
进一步地，所述水槽包括：
阻水块，其固定安装于水槽内壁底部一侧；
转动槽，其开设于水槽内壁底部另一侧，且位于过滤装置下方。
进一步地，所述水槽还包括：
进水阀，其固定安装于水槽靠近清理装置一侧；
出水阀，其固定安装于水槽靠近过滤装置一侧。
与现有技术相比，本发明提供一种环境垃圾处理用的污水分离装置：
一、通过阻水块对于流动污水的阻挡作用，使得污水在经过水槽时流速有一定程度的降低，在此过程中由于流速下降，污水中质量较大的固体污染物会在重力的作用下下沉，实现对污水进行沉降的效果；
二、通过阻水块与清理装置的配合，在污水经过阻水块后，由于存在高度差，流速变快的污水冲击开孔板，质量较轻、漂浮在上层的污染物比如塑料制品、落叶等会粘附到开孔板上，实现对于漂浮物的清理效果；
三、通过过滤装置和旋转装置的配合，控制过滤组件在不同水深、不同流速条件下开孔的大小，避免了现有开孔相同的筛选板无法适应水深流速变化的情况发生，改善了该装置的适应条件，同时降低了人力和经济成本。
（发明人：高绍双）
