公布日：2023.11.07
申请日：2023.07.28
分类号：B08B15/04(2006.01)I;C21D1/46(2006.01)I;B01D53/18(2006.01)I;C02F1/04(2023.01)I
摘要
本发明涉及工件加工设备领域，具体是一种盐浴池废气废水处理设备，包括：盐浴池；过度箱，所述过度箱一端伸入在盐浴池内部；废气收集箱，所述废气收集箱接通在过度箱上端；进液管，所述进液管一端接通在盐浴池内部底端；引气机构，所述引气机构一端接通在废气收集箱顶端；定量泵，所述定量泵的进口端与进液管一端接通；以及蒸发器，定量泵的出口端接通排液管，排液管另一端与蒸发器内部接通；所述的盐浴池废气废水处理设备通过设置的引气机构可以将高温工件进行盐浴作业时产生的白色烟雾封闭引流至进液管内部，溶解在进液管内部输送的废液中，一方面可以避免白色烟雾污染空气环境，另一方面还可以对白色烟雾中的有效成分进行回收。
权利要求书

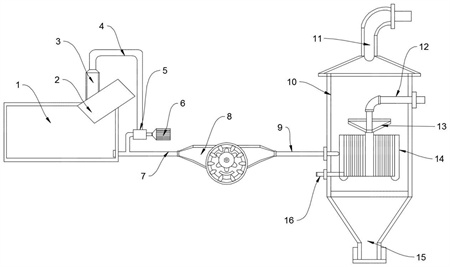

1.一种盐浴池废气废水处理设备，其特征在于，所述盐浴池废气废水处理设备包括：盐浴池(1)，所述盐浴池(1)内部注入有盐溶液；过度箱(2)，所述过度箱(2)一端伸入在盐浴池(1)内部注入的盐溶液液位以下，过度箱(2)另一端接通在盐浴炉的出口端位置处；废气收集箱(3)，所述废气收集箱(3)接通在过度箱(2)上端；进液管(7)，所述进液管(7)一端接通在盐浴池(1)内部底端；引气机构，所述引气机构一端接通在废气收集箱(3)顶端，引气机构另一端接通在进液管(7)内部；定量泵(8)，所述定量泵(8)的进口端与进液管(7)一端接通；以及蒸发器(10)，定量泵(8)的出口端接通排液管(9)，排液管(9)另一端与蒸发器(10)内部接通；安装的蒸发器(10)通过热交换使废液进行蒸发，将盐溶液浓缩后排出，实现水盐分离。
2.根据权利要求1所述的盐浴池废气废水处理设备，其特征在于：所述引气机构包括：引气管(4)，所述引气管(4)一端接通在废气收集箱(3)顶端；气泵(5)，所述气泵(5)的进口端与引气管(4)另一端接通；以及驱动电机(6)，所述驱动电机(6)位于气泵(5)一侧，驱动电机(6)的输出端伸入在气泵(5)内部的部分上安装有叶片。
3.根据权利要求1所述的盐浴池废气废水处理设备，其特征在于：所述定量泵(8)包括泵体，泵体内部安装有导液盘(17)，导液盘(17)上间隔分布有导液块，相邻两个导液块之间形成导液间隙；所述导液盘(17)中间为转盘(18)，转盘(18)中间设有输出电机的输出轴(19)，导液盘(17)内部在转盘(18)外侧还设有弧形挡块(20)。
4.根据权利要求1所述的盐浴池废气废水处理设备，其特征在于：所述蒸发器(10)内部设有换热箱(14)，换热箱(14)内部布置有曲形换热板；其中，所述排液管(9)伸入在蒸发器(10)内部的末端部分与换热箱(14)内部接通，换热箱(14)上端接通加热蒸汽管(12)，换热箱(14)上端在与加热蒸汽管(12)接触的位置处安装有降沫器(13)，换热箱(14)下端一侧接通冷凝水管(16)，冷凝水管(16)一端穿过蒸发器(10)内壁；所述蒸发器(10)顶端接通二次蒸汽管(11)，蒸发器(10)底端接通盐溶液收集管(15)。
发明内容
本发明的目的在于提供一种盐浴池废气废水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种盐浴池废气废水处理设备，所述盐浴池废气废水处理设备包括：
盐浴池，所述盐浴池内部注入有盐溶液；
过度箱，所述过度箱一端伸入在盐浴池内部注入的盐溶液液位以下，过度箱另一端接通在盐浴炉的出口端位置处；
废气收集箱，所述废气收集箱接通在过度箱上端，设置的废气收集箱用于对高温工件刚接触盐溶液时所产生的废气进行集中收集排出；
进液管，所述进液管一端接通在盐浴池内部底端，接通的进液管用于同时排出盐浴池内部使用后的盐溶液以及工件盐浴作业时产生的白色烟雾；
引气机构，所述引气机构一端接通在废气收集箱顶端，引气机构另一端接通在进液管内部，设置的引气机构用于将废气收集箱内部暂存的白色烟雾输送至进液管内部；
定量泵，所述定量泵的进口端与进液管一端接通，设置的定量泵运转用于定量输送混匀后的白色烟雾与使用后的废液；以及
蒸发器，定量泵的出口端接通排液管，排液管另一端与蒸发器内部接通；安装的蒸发器通过热交换使废液中进行蒸发，将盐溶液浓缩后排出，实现水盐分离。
作为本发明进一步的方案：所述引气机构包括：
引气管，所述引气管一端接通在废气收集箱顶端，设置的引气管用于将废气收集箱内部积存的白色烟雾引流排出；
气泵，所述气泵的进口端与引气管另一端接通，设置的气泵用于对引气管内部造成引流负压；以及
驱动电机，所述驱动电机位于气泵一侧，驱动电机的输出端伸入在气泵内部的部分上安装有叶片；设置的驱动电机用于给气泵内部安装的叶片进行供能，推动叶片高速运转对引气管内部造成引流负压。
作为本发明进一步的方案：所述定量泵包括泵体，泵体内部安装有导液盘，导液盘上间隔分布有导液块，相邻两个导液块之间形成导液间隙；所述导液盘中间为转盘，转盘中间设有输出电机的输出轴，导液盘内部在转盘外侧还设有弧形挡块。
作为本发明进一步的方案：所述蒸发器内部设有换热箱，换热箱内部布置有曲形换热板；其中，所述排液管伸入在蒸发器内部的末端部分与换热箱内部接通，换热箱上端接通加热蒸汽管，换热箱上端在与加热蒸汽管接触的位置处安装有降沫器，换热箱下端一侧接通冷凝水管，冷凝水管一端穿过蒸发器内壁；所述蒸发器顶端接通二次蒸汽管，蒸发器底端接通盐溶液收集管。
与现有技术相比，本发明的有益效果是：
所述的盐浴池废气废水处理设备通过设置的引气机构可以将高温工件进行盐浴作业时产生的白色烟雾封闭引流至进液管内部，溶解在进液管内部输送的废液中，一方面可以避免白色烟雾污染空气环境，另一方面还可以对白色烟雾中的有效成分进行回收；
同时，将废液通过运转的定量泵有序输送至蒸发器内部，在蒸发器内部，废液与蒸汽进行热交换，会进行蒸发，实现盐溶液的浓缩，同时也可以将浓缩后的盐溶液重新输送至盐浴池内部进行二次利用，节约资源，降低生产成本。
（发明人：方孝中）
