公布日：2024.06.14
申请日：2024.04.07
分类号：C02F9/00(2023.01)I;C02F1/00(2023.01)I;C02F1/28(2023.01)I;C02F1/32(2023.01)I;C02F1/44(2023.01)I;B01D36/02(2006.01)I;C02F101/10(2006.01)N;C02F101
/30(2006.01)N
摘要
本发明提供一种提高脱盐水回收效率与产水水质的处理装置和方法，所述装置包括依次连接的自清洗过滤器、倒置布水器、反渗透装置和储水箱，所述倒置布水器的分水管中设置有多节可拆卸的过滤装置，从上到下依次设置有石英砂过滤装置、活性炭过滤装置、超滤装置。所述提高脱盐水回收效率与产水水质的处理工艺及装置，通过利用倒置布置的布水器，实现了脱盐水在自身重力的影响下，经过多个过滤装置，以及最后经过反渗透处理，从而实现了高效率的回收，并且过滤的水质良好。
权利要求书
1.一种提高脱盐水回收效率与产水水质的处理装置，其特征在于：包括依次连接的自清洗过滤器、倒置布水器、反渗透装置和储水箱，所述倒置布水器的分水管中设置有多节可拆卸的过滤装置，从上到下依次设置有石英砂过滤装置、活性炭过滤装置、超滤装置。
2.根据权利要求1所述的提高脱盐水回收效率与产水水质的处理装置，其特征在于：所述自清洗过滤器通过平板储水装置与倒置布水器的各分水管相连接，所述平板储水装置是一个扁平状的储水容器。
3.根据权利要求1所述的提高脱盐水回收效率与产水水质的处理装置，其特征在于：所述分水管设置有8～12组。
4.根据权利要求1所述的提高脱盐水回收效率与产水水质的处理装置，其特征在于：所述分水管设置有观察窗。
5.根据权利要求1所述的提高脱盐水回收效率与产水水质的处理装置，其特征在于：所述反渗透装置和储水箱之间通过透明管道进行连接，所述透明管道的外侧设置有紫外消毒装置。
6.根据权利要求1所述的提高脱盐水回收效率与产水水质的处理装置，其特征在于：所述多节过滤装置之间的管道设置有阀门。
7.一种提高脱盐水回收效率与产水水质的处理方法，包括以下步骤：S1：通过自清洗过滤器对待回收脱盐水过滤；S2：使用倒置布水器的分水管中的过滤装置进行再过滤；S3：通过与倒置布水器相连接的反渗透装置进行处理；S4：对反渗透装置处理后的脱盐水进行消毒；S5：储存。
8.根据权利要求1所述的提高脱盐水回收效率与产水水质的处理方法，其特征在于：步骤S3中，过滤装置包括依次连接的石英砂过滤装置、活性炭过滤装置和超滤装置。
9.根据权利要求1所述的提高脱盐水回收效率与产水水质的处理方法，其特征在于：步骤S3中，过滤装置可拆卸的固定在分水管上。
发明内容
本发明提供了一种提高脱盐水回收效率与产水水质的处理工艺及装置，用于解决对于脱盐水提高回收效率并提高水质的问题，其技术方案如下所述：

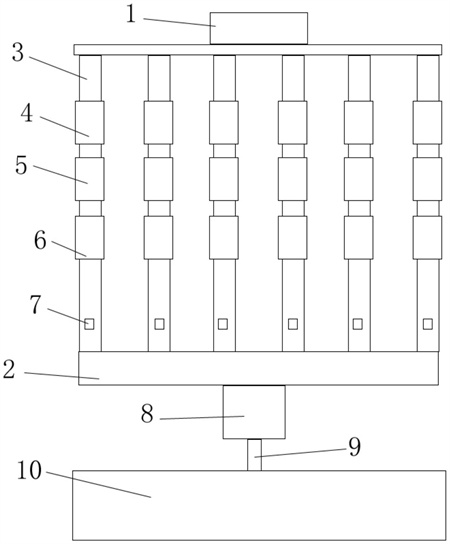

一种提高脱盐水回收效率与产水水质的处理装置，包括依次连接的自清洗过滤器、倒置布水器、反渗透装置和储水箱，所述倒置布水器的分水管中设置有多节可拆卸的过滤装置，从上到下依次设置有石英砂过滤装置、活性炭过滤装置、超滤装置。
所述自清洗过滤器通过平板储水装置与倒置布水器的各分水管相连接，所述平板储水装置是一个扁平状的储水容器。
所述分水管设置有8～12组。
所述分水管设置有观察窗。
所述反渗透装置和储水箱之间通过透明管道进行连接，所述透明管道的外侧设置有紫外消毒装置。
所述多节过滤装置之间的管道设置有阀门。
一种提高脱盐水回收效率与产水水质的处理方法，包括以下步骤：
S1：通过自清洗过滤器对待回收脱盐水过滤；
S2：使用倒置布水器的分水管中的过滤装置进行再过滤；
S3：通过与倒置布水器相连接的反渗透装置进行处理；
S4：对反渗透装置处理后的脱盐水进行消毒；
S5：储存。
步骤S3中，过滤装置包括依次连接的石英砂过滤装置、活性炭过滤装置和超滤装置。
步骤S3中，过滤装置可拆卸的固定在分水管上。
所述提高脱盐水回收效率与产水水质的处理工艺及装置，通过利用倒置布置的布水器，实现了脱盐水在自身重力的影响下，经过多个过滤装置，以及最后经过反渗透处理，从而实现了高效率的回收，并且过滤的水质良好。
（发明人：白渊涛;鲍丙永;李振华;单兴华;柳金文;刘维青）
