公布日：2024.04.05
申请日：2023.11.23
分类号：C02F9/00(2023.01)I;H04L67/12(2022.01)I;G05B19/04(2006.01)I;C02F3/30(2023.01)N;C02F1/28(2023.01)N;C02F1/00(2023.01)N;C02F1/50(2023.01)N;C02F101
/10(2006.01)N
摘要
本发明涉及污水处理设备技术领域，公开了一种分散式智慧云污水处理设备，包括壳体，所述壳体的内部从初始端到末尾端依次通过隔板设置有澄清储泥区、缺氧一区、好氧一区、缺氧二区、好氧二区、沉淀区、过滤区以及消毒区，所述隔板的中上部两侧均设置有连通孔，所述好氧一区和好氧二区内分别设置有前端处理座和后端处理座，所述前端处理座和后端处理座的内部均设置有存料腔。通过采用接触氧技术以及配合多项的生物填料对污水进行多次处理，同时还同步了A/O微环境对污水进行多项处理，从而提高了对污水的处理效果，并且还可以将其处理过程中产生的处理杂质进行充分利用，有利于资源的充分使用。
权利要求书
1.一种分散式智慧云污水处理设备，包括壳体(1)，其特征在于，所述壳体(1)的内部从初始端到末尾端依次通过隔板(19)设置有澄清储泥区(10)、缺氧一区(11)、好氧一区(12)、缺氧二区(13)、好氧二区(14)、沉淀区(15)、过滤区(16)以及消毒区(17)，所述隔板(19)的中上部两侧均设置有连通孔，所述好氧一区(12)和好氧二区(14)内分别设置有前端处理座(18)和后端处理座(21)，所述前端处理座(18)和后端处理座(21)的内部均设置有存料腔(27)，所述存料腔(27)的内侧中下部均设置有反硝化细菌填料(26)，所述好氧一区(12)和好氧二区(14)内均设置有MBBR悬浮填料(20)，所述过滤区(16)内设置有吸附除磷滤料(23)，所述消毒区(17)的内侧中上部设置有安装板(25)，所述安装板(25)的中部前后侧均设置有缓释滤筒(24)，所述缓释滤筒(24)外壁的中下部均等距设置有多个排料孔(22)。
2.根据权利要求1所述的一种分散式智慧云污水处理设备，其特征在于，所述好氧一区(12)的内侧中下部设置有环管三(31)，所述好氧二区(14)的内侧中下部设置有环管一(28)，所述沉淀区(15)的内侧中下部设置有环管二(29)，所述环管一(28)、环管二(29)和环管三(31)的顶端中部均等距设置有多个排气孔(30)，所述壳体(1)内侧中上部的一侧设置有风机(9)，所述风机(9)的出风口与供气管(7)的一端连通，所述供气管(7)的另一端贯穿壳体(1)并依次与环管二(29)、环管一(28)以及环管三(31)的中部连通。

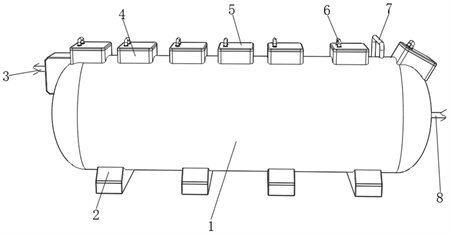

3.根据权利要求1所述的一种分散式智慧云污水处理设备，其特征在于，所述壳体(1)的顶端中部设置有多个开启箱(4)，且所述开启箱(4)的内部均与对应位置的壳体(1)内部连通，所述开启箱(4)的顶端一侧均转动连接有封闭盖(5)，所述封闭盖(5)的顶端一侧中部均设置有把手(6)。
4.根据权利要求1所述的一种分散式智慧云污水处理设备，其特征在于，所述壳体(1)靠近澄清储泥区(10)的一侧中上部设置有进液管(3)，且所述进液管(3)的一端与澄清储泥区(10)的内部连通，所述壳体(1)靠近消毒区(17)的一侧中部设置有出液管(8)，且所述出液管(8)的一端与消毒区(17)的内部连通，所述壳体(1)的底端等距设置有多个支撑座(2)。
5.根据权利要求1-4任一项所述的一种分散式智慧云污水处理设备的控制系统，其特征在于，包括控制器，所述控制器与通讯模块之间建立双向的通信连接，所述控制器由自我诊断模块、远程调控模块、异常报警模块、数据交互模块、供能调节模块以及权限管理模块组成；所述通信模块用于外部信号源与控制器之间的信号交互，所述控制器用于接收通讯模块所传输过来的信息数据以及控制信号，并将其传输给对应的模块进行执行，所述自我诊断模块用于根据其所采集的信息数据，对整体装置的运行状态进行自我诊断，所述远程调控模块用于根据通讯模块所传输过来的控制信号对整体设备进行对应的控制与调节，所述异常报警模块用于采集整体设备在运行过程中的信息数据，并在信息数据异常时进行报警，所述数据交互模块用于管理人员通过移动端APP对整体装置运行过程中的信息数据进行交互，所述供能调节模块用于对整体装置使用过程中供能情况进行调节管理，所述权限管理模块用于控制系统的操作权限按使用者等级进行对应分配。
6.根据权利要求5所述的一种分散式智慧云污水处理设备的控制系统，其特征在于，所述自我诊断模块由流量采集单元、处理分析单元和结果生成单元组成，所述流量采集单元用于采集整体装置在使用过程中的流量信息变化，并将其采集的流量信息数据传输给处理分析单元进行分析，所述处理分析单元用于接收流量采集单元所传输过来的数据信息，并对其数据信息进行分析后传输给结果生成模块，所述结果生成模块用于接收处理分析模块所传输过来的分析内容，并将其进行整体成为自我诊断结果。
7.根据权利要求5所述的一种分散式智慧云污水处理设备的控制系统，其特征在于，所述远程调控模块由数据传输单元和信号接收单元组成，所述数据传输单元用于将整体装置运行过程中所产生的信息数据传输给使用者所使用的移动设备APP端，所述信号接收单元用于接收使用者移动设备APP端所传输过来的信号，并将其传输给控制器进行执行。
8.根据权利要求5所述的一种分散式智慧云污水处理设备的控制系统，其特征在于，所述异常报警模块由流量异常报警单元、污水处理异常单元、工作状态异常单元组成，所述流量异常报警单元用于在整体装置对于污水处理的时候发生流量过大或者流量过小的时候进行报警警示，所述污水处理异常单元用于在整体装置工作中发生污水处理能力下降时进行报警警示，所述工作状态异常单元用于在整体装置不能进行正常工作时进行报警警示。
9.根据权利要求5所述的一种分散式智慧云污水处理设备的控制系统，所述供能调节模块由太阳能供能单元和电能单元组成，所述太阳能供能单元用于采用太阳能发电所产生的电力对整体装置进行供能使用，所述电能供能单元用于采用区域电网中的电能进行接入对整体装置进行供能使用。
10.根据权利要求5所述的一种分散式智慧云污水处理设备的控制系统，其特征在于，所述权限管理模块由分级设置单元和权限管理单元组成，所述分级设置单元用于对整体控制系统中操作权限根据使用者的工作职能分级设置，所述权限管理单元用于对整体控制系统中的权限分配情况进行管理。
发明内容
针对现有技术的不足，本发明提供了一种分散式智慧云污水处理设备，解决了现有污水处理设备在对污水进行处理时能耗较高且处理效果一般的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种分散式智慧云污水处理设备，包括壳体，所述壳体的内部从初始端到末尾端依次通过隔板设置有澄清储泥区、缺氧一区、好氧一区、缺氧二区、好氧二区、沉淀区、过滤区以及消毒区，所述隔板的中上部两侧均设置有连通孔，所述好氧一区和好氧二区内分别设置有前端处理座和后端处理座，所述前端处理座和后端处理座的内部均设置有存料腔，所述存料腔的内侧中下部均设置有反硝化细菌填料，所述好氧一区和好氧二区内均设置有MBBR悬浮填料，所述过滤区内设置有吸附除磷滤料，所述消毒区的内侧中上部设置有安装板，所述安装板的中部前后侧均设置有缓释滤筒，所述缓释滤筒外壁的中下部均等距设置有多个排料孔。
优选的，所述好氧一区的内侧中下部设置有环管三，所述好氧二区的内侧中下部设置有环管一，所述沉淀区的内侧中下部设置有环管二，所述环管一、环管二和环管三的顶端中部均等距设置有多个排气孔，所述壳体内侧中上部的一侧设置有风机，所述风机的出风口与供气管的一端连通，所述供气管的另一端贯穿壳体并依次与环管二、环管一以及环管三的中部连通。
优选的，所述壳体的顶端中部设置有多个开启箱，且所述开启箱的内部均与对应位置的壳体内部连通，所述开启箱的顶端一侧均转动连接有封闭盖，所述封闭盖的顶端一侧中部均设置有把手。
优选的，所述壳体靠近澄清储泥区的一侧中上部设置有进液管，且所述进液管的一端与澄清储泥区的内部连通，所述壳体靠近消毒区的一侧中部设置有出液管，且所述出液管的一端与消毒区的内部连通，所述壳体的底端等距设置有多个支撑座。
优选的，一种分散式智慧云污水处理设备的控制系统，包括控制器，所述控制器与通讯模块之间建立双向的通信连接，所述控制器由自我诊断模块、远程调控模块、异常报警模块、数据交互模块、供能调节模块以及权限管理模块组成；
所述通信模块用于外部信号源与控制器之间的信号交互，所述控制器用于接收通讯模块所传输过来的信息数据以及控制信号，并将其传输给对应的模块进行执行，所述自我诊断模块用于根据其所采集的信息数据，对整体装置的运行状态进行自我诊断，所述远程调控模块用于根据通讯模块所传输过来的控制信号对整体设备进行对应的控制与调节，所述异常报警模块用于采集整体设备在运行过程中的信息数据，并在信息数据异常时进行报警，所述数据交互模块用于管理人员通过移动端APP对整体装置运行过程中的信息数据进行交互，所述供能调节模块用于对整体装置使用过程中供能情况进行调节管理，所述权限管理模块用于控制系统的操作权限按使用者等级进行对应分配。
优选的，所述自我诊断模块由流量采集单元、处理分析单元和结果生成单元组成，所述流量采集单元用于采集整体装置在使用过程中的流量信息变化，并将其采集的流量信息数据传输给处理分析单元进行分析，所述处理分析单元用于接收流量采集单元所传输过来的数据信息，并对其数据信息进行分析后传输给结果生成模块，所述结果生成模块用于接收处理分析模块所传输过来的分析内容，并将其进行整体成为自我诊断结果。
优选的，所述远程调控模块由数据传输单元和信号接收单元组成，所述数据传输单元用于将整体装置运行过程中所产生的信息数据传输给使用者所使用的移动设备APP端，所述信号接收单元用于接收使用者移动设备APP端所传输过来的信号，并将其传输给控制器进行执行。
优选的，所述异常报警模块由流量异常报警单元、污水处理异常单元、工作状态异常单元组成，所述流量异常报警单元用于在整体装置对于污水处理的时候发生流量过大或者流量过小的时候进行报警警示，所述污水处理异常单元用于在整体装置工作中发生污水处理能力下降时进行报警警示，所述工作状态异常单元用于在整体装置不能进行正常工作时进行报警警示。
优选的，所述供能调节模块由太阳能供能单元和电能单元组成，所述太阳能供能单元用于采用太阳能发电所产生的电力对整体装置进行供能使用，所述电能供能单元用于采用区域电网中的电能进行接入对整体装置进行供能使用。
优选的，所述权限管理模块由分级设置单元和权限管理单元组成，所述分级设置单元用于对整体控制系统中操作权限根据使用者的工作职能分级设置，所述权限管理单元用于对整体控制系统中的权限分配情况进行管理。
工作原理：生活污水经过区域内的污水管网进行收集，然后污水管网将其所收集的污水输送至对应位置的污水处理站点，之后进入到污水处理站点的污水经过格栅调以及调节池处理之后，最后通过进液管排入到壳体内的澄清储泥区之内，进入到澄清储泥区内的污水进行初步的澄清和沉淀，在澄清储泥区之内将污水中的杂质进行初步处理，然后经过澄清处理之后的污水进入到缺氧一区对污水进行脱氮处理，当经过初步澄清之后的污水进入到前端处理座的存料腔之内，进入到存料腔内的污水通过与反硝化细菌填料进行液相混合，通过前端处理座内的反硝化细菌填料对污水进行初步的脱磷脱氮处理，经过好氧一区内处理完毕之后的污水在进行完初步的脱磷脱氮处理之后，进入到好氧一区之中，从而使得污水与好氧一区之内MBBR悬浮填料进行混合，通过其内部的MBBR悬浮填料对初步脱磷脱氮处理完毕之后污水进行再次吸附处理，从而将污水中的漂浮物进行吸附，待其好氧一区内的污水处理完毕之后，吸附处理完毕之后的污水进入到缺氧二区之内，当处理完毕之后的污水进入到后端处理座的存料腔之内，进入到存料腔内的污水再次通过其内部的反硝化细菌填料进行再次的脱磷脱氮处理，经过好氧二区处理之后的污水进入到好氧二区之内，再次通过好氧二区内的MBBR悬浮填料对污水中的漂浮杂质进行吸附处理，处理完毕之后的污水进入到沉淀区之中进行一定时间的沉淀，从而将污水中的固体杂质进行沉淀出来，之后沉淀区沉淀处理完毕之后的污水进入到过滤区之内，进入到过滤区内的污水通过其内部的吸附除磷滤料对污水进行最后的脱磷处理，经过最后脱磷处理完毕之后的污水进入到消毒区内，通过消毒区内缓释滤筒之内的消毒材料对污水进行消毒处理，经过最终消毒处理完毕之后的污水通过出液管进行排出。
本发明提供了一种分散式智慧云污水处理设备。具备以下有益效果：
1、本发明通过采用接触氧技术以及配合多项的生物填料对污水进行多次处理，同时还同步了A/O微环境对污水进行多项处理，从而提高了对污水的处理效果，并且还可以将其处理过程中产生的处理杂质进行充分利用，有利于资源的充分使用。
2、本发明装置在对污水处理的过程中，回流和污泥的清洗均采用吹气气提方式进行处理，因而本装置在使用的过程中不需要设置回流泵，节能效果好。
3、本发明通过与之相匹配的控制系统，使用者可以通过移动设备或者APP进行云平台远程监控管理，无需人工进行全天候的值守，降低了整体装置在使用过程中的人力成本和管理维护成本。
4、本发明可以通过其使用环境的不同，切换太阳能或者电网的电能进行供电使用，在太阳能充足的时候，整体装置运行的过程中几乎无运行费用。
（发明人：贺岩;张春阳;俞晓婷;赵斌;王再福）
