公布日：2024.04.05
申请日：2024.03.04
分类号：B01D63/02(2006.01)I;B01D63/04(2006.01)I;B01D65/02(2006.01)I;B01D65/04(2006.01)I;C02F1/44(2023.01)I
摘要

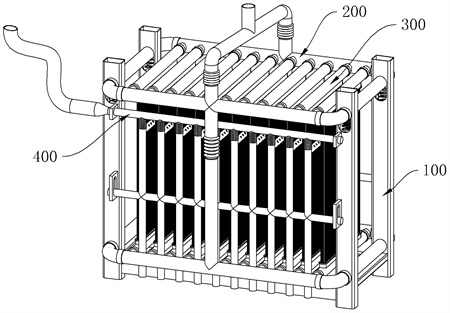

本发明涉及污水过滤技术领域，具体涉及一种污水处理集成式膜组件，包括架体、管架机构、滤膜机构和曝气系统；滤膜机构的下端固定，上端可上下移动；滤膜机构内部中空；曝气系统包括进气管、上曝气管、下曝气管和连接管；在对滤膜机构进行清理时，滤膜机构的上端向下移动至使滤膜机构放松的状态，相邻滤膜机构之间能够摩擦晃动，加快其上附着的杂质脱落，并使水流从滤膜机构内向外排出对滤膜机构外表面进行反冲，同时上曝气管和下曝气管分别对滤膜机构的上下两端部位置进行出气，通过气泡与水的冲击加快滤膜机构端部的清理。滤膜机构放松并反冲，且结合上曝气管和下曝气管对滤膜机构进行全方位清理，清理位置更全面且清理效果更好。
权利要求书
1.一种污水处理集成式膜组件，其特征在于：包括架体、管架机构、滤膜机构和曝气系统；滤膜机构沿左右方向间隔分布有多个，均通过管架机构安装于架体，且滤膜机构的下端固定，上端可上下移动；滤膜机构内部中空，并与管架机构连通，管架机构用于抽出滤膜机构内处理后的污水，并能够向滤膜机构内注水，使水流从滤膜机构内向外排出对滤膜机构外表面进行反冲；曝气系统包括进气管、上曝气管、下曝气管和连接管；进气管固定安装于架体，连接管安装于架体并与进气管连通，且连接管在竖直方向上的位置可调；上曝气管和下曝气管均与连接管连通，且均沿前后方向设置，并随连接管同步上下移动；曝气系统具有曝气状态和清理状态，曝气系统在曝气状态下，下曝气管位于相邻两个滤膜机构之间的下方并从相邻两个滤膜机构之间向上出气；曝气系统在清理状态下，下曝气管位于滤膜机构下端的上方并在两个滤膜机构之间向左下方和右下方交替出气，上曝气管位于滤膜机构上端的下方并在两个滤膜机构之间向左上方和右上方交替出气；上曝气管包括第一外管和第一内管，第一外管与第一内管同轴且套于第一内管外，第一外管安装于连接管，且第一内管能够相对于第一外管轴向滑动；第一外管和第一内管的左上方和右上方均设置有气孔，且第一外管和第一内管上的气孔在第一内管的轴向上间隔不同，以在第一外管和第一内管相对轴向往复滑动时交替使左上方的气孔连通和使右上方的气孔连通；下曝气管包括第二外管和第二内管，第二外管与第二内管同轴且套于第二内管外，第二外管安装于连接管，且第二内管能够相对于第二外管轴向滑动；第二外管和第二内管的左下方、右下方和正上方均设置有气孔，且第二外管和第二内管上的气孔在第二内管的轴向上间隔不同，以在第二外管和第二内管相对轴向滑动时交替使左下方的气孔连通和使右下方的气孔连通；曝气系统在曝气状态下，第一外管和第一内管上的气孔均不连通，第二外管和第二内管上位于正上方的气孔连通，第一外管和第一内管、第二外管和第二内管不产生往复移动；在清理状态下，第一外管和第一内管相对轴向往复滑动，使上曝气管左下方的气孔和右下方的气孔交替连通，且第二外管和第二内管相对轴向往复滑动，使下曝气管左下方的气孔和右下方的气孔交替连通；曝气系统还包括叶轮、曲轴和连杆，叶轮和曲轴连接且均设置于进气管内，且叶轮在进气管内气体通过时带动曲轴转动；曲轴上设置有多个与叶轮不同轴的偏心轴段；连杆可上下滑动地安装于连接管，且连杆与偏心轴段可前后滑动且同步上下移动地连接，使得曲轴转动时带动连杆上下移动；第一内管和第二内管穿过连接管与连杆滑动套接；连杆包括从上往下依次设置的上曲段、第一竖直段、下曲段和第二竖直段，第一内管和第二内管分别与第一竖直段和第二竖直段配合时，第一外管和第一内管上的气孔均不连通，第二外管和第二内管上位于正上方的气孔连通；第一内管与上曲段配合时，连杆的上下移动能带动第一内管相对于第一外管轴向滑动；第二内管与下曲段配合时，连杆的上下移动能带动第二内管相对于第二外管轴向滑动；曝气系统还包括驱动件，驱动件安装于架体，用于驱动连接管上下移动；曝气系统在曝气状态下，连接管使上曝气管的第一内管与连杆的第一竖直段配合，并使下曝气管的第二内管与连杆的第二竖直段配合，且下曝气管位于滤膜机构下端的下方；曝气系统在清理状态下，连接管带动上曝气管和下曝气管同步向上移动至：上曝气管的第一内管与连杆的上曲段配合，下曝气管的第二内管与连杆的下曲段配合，且上曝气管位于滤膜机构上端的下方，下曝气管位于滤膜机构下端的上方；管架机构包括固定管组、活动管组和总管，总管相对于架体固定，并与固定管组和活动管组均连通；固定管组固定安装于架体，活动管组可上下活动地安装于架体，且活动管组位于固定管组上方；每个滤膜机构的上端安装于活动管组，下端安装于固定管组，滤膜机构内部与固定管组和活动管组均连通，污水经滤膜机构处理后从固定管组和活动管组排出至总管；活动管组上设置有与总管可上下移动地连接的活塞筒，总管内固定安装有活塞块，且活塞块与活塞筒配合时阻碍水流在总管和活动管组之间流动；活动管组与架体之间设置有弹性件，弹性件促使活动管组移动至活塞筒与活塞块配合；总管外接有泵体，泵体正转时从总管向外抽水，泵体反转时向总管内泵水；且泵体从总管向外抽水时，先向上抽吸活塞筒使活动管组向上移动至活塞块与活塞筒错开，同时活动管组带动滤膜机构上端向上移动使滤膜机构舒张；泵体从向总管内泵水时，先向上顶推活塞筒使活动管组向下移动至活塞块与活塞筒错开，同时活动管组带动滤膜机构上端向下移动使滤膜机构放松。
2.根据权利要求1所述的一种污水处理集成式膜组件，其特征在于：滤膜机构包括上通管、下通管和膜布，上通管安装于活动管组并与活动管组连通，下通管安装于固定管组并与固定管组连通；膜布的上下两端分别安装于上通管和下通管，且膜布内部与上通管和下通管内部连通。
3.根据权利要求1所述的一种污水处理集成式膜组件，其特征在于：上曝气管和下曝气管均有多个，沿左右方向依次分布，每相邻两个滤膜机构之间至少有一个上曝气管和一个下曝气管。
4.根据权利要求1所述的一种污水处理集成式膜组件，其特征在于：活塞筒与总管通过可伸缩的波纹管连接，且波纹管与活塞筒和总管内部均连通。
5.根据权利要求1所述的一种污水处理集成式膜组件，其特征在于：进气管与连接管通过可伸缩的波纹管或软管连通。
发明内容
本发明提供一种污水处理集成式膜组件，以解决现有的纤维膜易堵塞影响过滤效率的问题。
本发明的一种污水处理集成式膜组件采用如下技术方案：
一种污水处理集成式膜组件，包括架体、管架机构、滤膜机构和曝气系统；滤膜机构沿左右方向间隔分布有多个，均通过管架机构安装于架体，且滤膜机构的下端固定，上端可上下移动；滤膜机构内部中空，并与管架机构连通，管架机构用于抽出滤膜机构内处理后的污水，并能够向滤膜机构内注水，使水流从滤膜机构内向外排出对滤膜机构外表面进行反冲；曝气系统包括进气管、上曝气管、下曝气管和连接管；进气管固定安装于架体，连接管安装于架体并与进气管连通，且连接管在竖直方向上的位置可调；上曝气管和下曝气管均与连接管连通，且均沿前后方向设置，并随连接管同步上下移动；曝气系统具有曝气状态和清理状态，曝气系统在曝气状态下，下曝气管位于相邻两个滤膜机构之间的下方并从相邻两个滤膜机构之间向上出气；曝气系统在清理状态下，下曝气管位于滤膜机构下端的上方并在两个滤膜机构之间向左下方和右下方交替出气，上曝气管位于滤膜机构上端的下方并在两个滤膜机构之间向左上方和右上方交替出气。
进一步地，上曝气管包括第一外管和第一内管，第一外管与第一内管同轴且套于第一内管外，第一外管安装于连接管，且第一内管能够相对于第一外管轴向滑动；第一外管和第一内管的左上方和右上方均设置有气孔，且第一外管和第一内管上的气孔在第一内管的轴向上间隔不同，以在第一外管和第一内管相对轴向往复滑动时交替使左上方的气孔连通和使右上方的气孔连通；下曝气管包括第二外管和第二内管，第二外管与第二内管同轴且套于第二内管外，第二外管安装于连接管，且第二内管能够相对于第二外管轴向滑动；第二外管和第二内管的左下方、右下方和正上方均设置有气孔，且第二外管和第二内管上的气孔在第二内管的轴向上间隔不同，以在第二外管和第二内管相对轴向滑动时交替使左下方的气孔连通和使右下方的气孔连通；曝气系统在曝气状态下，第一外管和第一内管上的气孔均不连通，第二外管和第二内管上位于正上方的气孔连通，第一外管和第一内管、第二外管和第二内管不产生往复移动；在清理状态下，第一外管和第一内管相对轴向往复滑动，使上曝气管左下方的气孔和右下方的气孔交替连通，且第二外管和第二内管相对轴向往复滑动，使下曝气管左下方的气孔和右下方的气孔交替连通。
进一步地，曝气系统还包括叶轮、曲轴和连杆，叶轮和曲轴连接且均设置于进气管内，且叶轮在进气管内气体通过时带动曲轴转动；曲轴上设置有多个与叶轮不同轴的偏心轴段；连杆可上下滑动地安装于连接管，且连杆与偏心轴段可前后滑动且同步上下移动地连接，使得曲轴转动时带动连杆上下移动；第一内管和第二内管穿过连接管与连杆滑动套接；连杆包括从上往下依次设置的上曲段、第一竖直段、下曲段和第二竖直段，第一内管和第二内管分别与第一竖直段和第二竖直段配合时，第一外管和第一内管上的气孔均不连通，第二外管和第二内管上位于正上方的气孔连通；第一内管与上曲段配合时，连杆的上下移动能带动第一内管相对于第一外管轴向滑动；第二内管与下曲段配合时，连杆的上下移动能带动第二内管相对于第二外管轴向滑动。
进一步地，曝气系统还包括驱动件，驱动件安装于架体，用于驱动连接管上下移动；曝气系统在曝气状态下，连接管使上曝气管的第一内管与连杆的第一竖直段配合，并使下曝气管的第二内管与连杆的第二竖直段配合，且下曝气管位于滤膜机构下端的下方；曝气系统在清理状态下，连接管带动上曝气管和下曝气管同步向上移动至：上曝气管的第一内管与连杆的上曲段配合，下曝气管的第二内管与连杆的下曲段配合，且上曝气管位于滤膜机构上端的下方，下曝气管位于滤膜机构下端的上方。
进一步地，管架机构包括固定管组、活动管组和总管，总管相对于架体固定，并与固定管组和活动管组均连通；固定管组固定安装于架体，活动管组可上下活动地安装于架体，且活动管组位于固定管组上方；每个滤膜机构的上端安装于活动管组，下端安装于固定管组，滤膜机构内部与固定管组和活动管组均连通，污水经滤膜机构处理后从固定管组和活动管组排出至总管。
进一步地，活动管组上设置有与总管可上下移动地连接的活塞筒，总管内固定安装有活塞块，且活塞块与活塞筒配合时阻碍水流在总管和活动管组之间流动；活动管组与架体之间设置有弹性件，弹性件促使活动管组移动至活塞筒与活塞块配合；总管外接有泵体，泵体正转时从总管向外抽水，泵体反转时向总管内泵水；且泵体从总管向外抽水时，先向上抽吸活塞筒使活动管组向上移动至活塞块与活塞筒错开，同时活动管组带动滤膜机构上端向上移动使滤膜机构舒张；泵体从向总管内泵水时，先向上顶推活塞筒使活动管组向下移动至活塞块与活塞筒错开，同时活动管组带动滤膜机构上端向下移动使滤膜机构放松。
进一步地，滤膜机构包括上通管、下通管和膜布，上通管安装于活动管组并与活动管组连通，下通管安装于固定管组并与固定管组连通；膜布的上下两端分别安装于上通管和下通管，且膜布内部与上通管和下通管内部连通。
进一步地，上曝气管和下曝气管均有多个，沿左右方向依次分布，每相邻两个滤膜机构之间至少有一个上曝气管和一个下曝气管。
进一步地，活塞筒与总管通过可伸缩的波纹管连接，且波纹管与活塞筒和总管内部均连通。
进一步地，进气管与连接管通过可伸缩的波纹管或软管连通。
本发明的有益效果是：本发明的污水处理集成式膜组件在对滤膜机构进行清理时，使滤膜机构的上端向下移动至使滤膜机构放松的状态，滤膜机构不再绷紧，在水中呈波浪起伏的曲面，相邻滤膜机构之间能够摩擦晃动，加快其上附着的杂质脱落，并使水流从滤膜机构内向外排出对滤膜机构外表面进行反冲，同时曝气系统切换至清理状态，上曝气管和下曝气管分别对滤膜机构的上下两端部位置进行出气，通过气泡与水的冲击加快滤膜机构端部的清理。滤膜机构放松并反冲，且结合上曝气管和下曝气管对滤膜机构进行全方位清理，清理位置更全面且清理效果更好。
（发明人：黄权;冯加贺）
