公布日：2023.10.17
申请日：2023.07.12
分类号：C02F1/28(2023.01)I;C02F1/04(2023.01)I;B01F27/112(2022.01)I;B01F27/90(2022.01)I;B01F27/054(2022.01)I;C02F103/34(2006.01)N;B01F101/25(2022.01)N
摘要
本发明公开了一种盐酸多西环素生产废水的固化处理设备，包括处理罐，该处理罐具有罐体，以及设置在所述处理罐底部的底座，所述底座远离处理罐的一侧固定连接有支撑座，所述支撑座的一侧安装有电加热棒，所述处理罐的底部连通有出料嘴；密封盖，通过密封盖对处理罐进行密封，以及设置在所述密封盖顶部的进料管，所述密封盖的顶部固定连接有驱动电机；混合装置，该混合装置用于将吸附剂与废水混合，所述混合装置包括旋转柱、搅拌装置，本发明涉及废水处理技术领域。该一种盐酸多西环素生产废水的固化处理设备，可通过吸附剂对废水中的易黏杂质进行吸附，避免易黏杂质在蒸发过程中粘结在处理罐内壁导致处理罐内壁不易清理的情况。
权利要求书

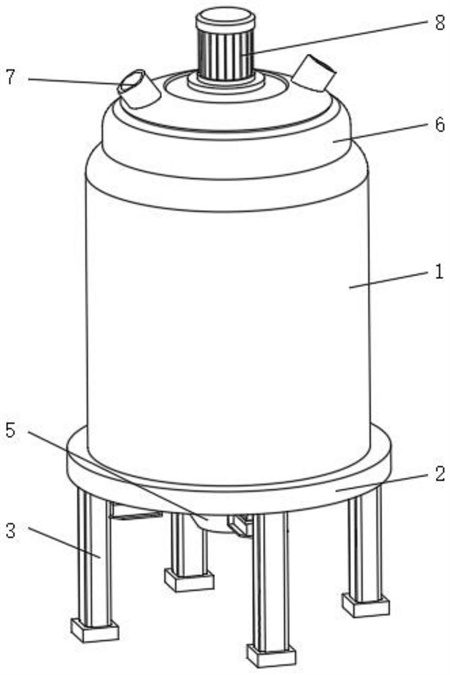

1.一种盐酸多西环素生产废水的固化处理设备，包括处理罐(1)，其特征在于：该处理罐(1)具有罐体，以及设置在所述处理罐(1)底部的底座(2)，所述底座(2)远离处理罐(1)的一侧固定连接有支撑座(3)，所述支撑座(3)的一侧安装有电加热棒(4)，所述处理罐(1)的底部连通有出料嘴(5)；密封盖(6)，通过密封盖(6)对处理罐(1)进行密封，以及设置在所述密封盖(6)顶部的进料管(7)，所述密封盖(6)的顶部固定连接有驱动电机(8)；混合装置(9)，该混合装置(9)用于将吸附剂与废水混合，所述混合装置(9)包括旋转柱(91)、搅拌装置(92)，通过旋转柱(91)带动搅拌装置(92)对吸附剂与废水进行搅拌混合。
2.根据权利要求1所述的一种盐酸多西环素生产废水的固化处理设备，其特征在于：所述处理罐(1)的顶部具有开口状结构，所述底座(2)与处理罐(1)固定连接，所述支撑座(3)设置有多组，所述电加热棒(4)的顶部贯穿并延伸至处理罐(1)的内部，所述密封盖(6)通过卡扣与处理罐(1)的顶部固定连接。
3.根据权利要求1所述的一种盐酸多西环素生产废水的固化处理设备，其特征在于：所述进料管(7)的一端贯穿密封盖(6)并与密封盖(6)固定连接，所述进料管(7)设置有两组且对称分布在密封盖(6)上，所述电加热棒(4)设置有多组。
4.根据权利要求1所述的一种盐酸多西环素生产废水的固化处理设备，其特征在于：所述混合装置(9)还包括调节装置(93)，所述调节装置(93)的底部设置有旋转盘(94)，所述旋转盘(94)的底部固定连接有支撑板(95)，所述支撑板(95)远离旋转盘(94)的一端通过转动座(96)与处理罐(1)的内侧底部转动连接。
5.根据权利要求4所述的一种盐酸多西环素生产废水的固化处理设备，其特征在于：所述搅拌装置(92)设置在旋转柱(91)的外侧，所述调节装置(93)设置在旋转柱(91)的底部，所述旋转柱(91)的顶部与驱动电机(8)的输出端固定连接。
6.根据权利要求4所述的一种盐酸多西环素生产废水的固化处理设备，其特征在于：所述驱动电机(8)的输出端贯穿密封盖(6)并通过密封轴承与密封盖(6)转动连接，所述搅拌装置(92)设置有多组。
7.根据权利要求4所述的一种盐酸多西环素生产废水的固化处理设备，其特征在于：所述调节装置(93)包括加固杆(931)，所述加固杆(931)的底部与旋转盘(94)的顶部固定连接，所述旋转盘(94)靠近加固杆(931)的一侧固定连接有电动伸缩杆(932)，所述电动伸缩杆(932)的活动端固定连接有移动套筒(933)，所述旋转柱(91)的外侧开设有滑槽(934)，所述移动套筒(933)设置有两组，两组所述移动套筒(933)之间通过弧形板(935)固定连接，所述滑槽(934)的内部滑动连接有限位块(936)。
8.根据权利要求7所述的一种盐酸多西环素生产废水的固化处理设备，其特征在于：所述加固杆(931)远离旋转盘(94)的一端与旋转柱(91)的底部固定连接，所述电动伸缩杆(932)设置有两组且对称分布在加固杆(931)的两侧。
9.根据权利要求7所述的一种盐酸多西环素生产废水的固化处理设备，其特征在于：所述移动套筒(933)套设在旋转柱(91)的外侧，所述限位块(936)远离滑槽(934)的一端与移动套筒(933)固定连接，所述滑槽(934)开设有两组且对称开设在旋转柱(91)两侧。
发明内容
为解决上述技术问题，本发明提供：一种盐酸多西环素生产废水的固化处理设备，包括处理罐，该处理罐具有罐体，以及设置在所述处理罐底部的底座，所述底座远离处理罐的一侧固定连接有支撑座，所述支撑座的一侧安装有电加热棒，所述处理罐的底部连通有出料嘴；
密封盖，通过密封盖对处理罐进行密封，以及设置在所述密封盖顶部的进料管，所述密封盖的顶部固定连接有驱动电机；
混合装置，该混合装置用于将吸附剂与废水混合，所述混合装置包括旋转柱、搅拌装置，通过旋转柱带动搅拌装置对吸附剂与废水进行搅拌混合。
优选的，所述处理罐的顶部具有开口状结构，所述底座与处理罐固定连接，所述支撑座设置有多组，所述电加热棒的顶部贯穿并延伸至处理罐的内部，所述密封盖通过卡扣与处理罐的顶部固定连接。
优选的，所述进料管的一端贯穿密封盖并与密封盖固定连接，所述进料管设置有两组且对称分布在密封盖上，所述电加热棒设置有多组。
优选的，所述混合装置还包括调节装置，所述调节装置的底部设置有旋转盘，所述旋转盘的底部固定连接有支撑板，所述支撑板远离旋转盘的一端通过转动座与处理罐的内侧底部转动连接，将生产废水从进料管排入处理罐内，同时通过另一组进料管向处理罐内排入吸附剂，利用吸附剂对废水内的杂质进行吸附，同时开启电加热棒对处理罐内的废水进行加热，使废水内的水分蒸发，即可完成对废水的固化处理，蒸发过程中，可通过吸附剂对废水中的易黏杂质进行吸附，避免易黏杂质在蒸发过程中粘结在处理罐内壁导致处理罐内壁不易清理的情况。
优选的，所述搅拌装置设置在旋转柱的外侧，所述调节装置设置在旋转柱的底部，所述旋转柱的顶部与驱动电机的输出端固定连接，开启驱动电机带动旋转柱转动，旋转柱带动搅拌装置对处理罐内的吸附剂与废水进行混合，同时可将靠近电加热棒处的废水与远离电加热棒处的废水交换位置，使废水能均匀加热，提高废水蒸发的效率。
优选的，所述驱动电机的输出端贯穿密封盖并通过密封轴承与密封盖转动连接，所述搅拌装置设置有多组。
优选的，所述调节装置包括加固杆，所述加固杆的底部与旋转盘的顶部固定连接，所述旋转盘靠近加固杆的一侧固定连接有电动伸缩杆，所述电动伸缩杆的活动端固定连接有移动套筒，所述旋转柱的外侧开设有滑槽，所述移动套筒设置有两组，两组所述移动套筒之间通过弧形板固定连接，所述滑槽的内部滑动连接有限位块，开启电动伸缩杆推动移动套筒上升，移动套筒通过限位块沿着滑槽滑动的过程中带动搅拌装置移动，调节搅拌板在处理罐内的位置，将处理罐下方的废水抬升并与上方的吸附剂充分混合，避免上方废水中吸附剂含量与下方废水中吸附剂含量差别较大的情况。
优选的，所述加固杆远离旋转盘的一端与旋转柱的底部固定连接，所述电动伸缩杆设置有两组且对称分布在加固杆的两侧。
优选的，所述移动套筒套设在旋转柱的外侧，所述限位块远离滑槽的一端与移动套筒固定连接，所述滑槽开设有两组且对称开设在旋转柱两侧。
优选的，所述搅拌装置包括电动推杆，所述电动推杆的固定端与移动套筒的外侧固定连接，所述电动推杆的活动端固定连接有移动块，所述移动块的外侧固定连接有滑动限位块，所述移动套筒的外侧靠近电动推杆的位置安装有限位支撑杆，所述限位支撑杆远离移动套筒的一端固定连接有限位柱，所述限位柱的外侧开设有螺旋槽，所述螺旋槽的内壁滑动连接有滑动扣，所述滑动扣远离螺旋槽的一端固定连接有偏转套筒，所述偏转套筒的外侧安装有限位滑框，所述滑动限位块的一端延伸至限位滑框的内部，所述偏转套筒套设在限位柱的外侧，所述限位柱远离限位支撑杆的一端安装有挡块，所述偏转套筒的外侧远离限位滑框的位置安装有搅拌板，开启电动推杆带动移动块移动，移动块通过推动限位滑框带动偏转套筒移动，滑动限位块在推动限位滑框和偏转套筒移动时，带动偏转套筒内侧的滑动扣在螺旋槽内滑动，利用螺旋槽与滑动扣的配合带动偏转套筒偏转，偏转套筒带动搅拌板偏转至一定角度，即可调整搅拌板搅拌时的角度，增加混合时的均匀度。
本发明提供了一种盐酸多西环素生产废水的固化处理设备。具备以下有益效果：
1、该一种盐酸多西环素生产废水的固化处理设备，通过混合装置的安装，将生产废水从进料管排入处理罐内，同时通过另一组进料管向处理罐内排入吸附剂，利用吸附剂对废水内的杂质进行吸附，同时开启电加热棒对处理罐内的废水进行加热，使废水内的水分蒸发，即可完成对废水的固化处理，蒸发过程中，可通过吸附剂对废水中的易黏杂质进行吸附，避免易黏杂质在蒸发过程中粘结在处理罐内壁导致处理罐内壁不易清理的情况。
2、该一种盐酸多西环素生产废水的固化处理设备，通过调节装置的安装，开启电动伸缩杆推动移动套筒上升，移动套筒通过限位块沿着滑槽滑动的过程中带动搅拌装置移动，调节搅拌板在处理罐内的位置，将处理罐下方的废水抬升并与上方的吸附剂充分混合，避免上方废水中吸附剂含量与下方废水中吸附剂含量差别较大的情况。
3、该一种盐酸多西环素生产废水的固化处理设备，通过搅拌装置的安装，开启电动推杆带动移动块移动，移动块通过推动限位滑框带动偏转套筒移动，滑动限位块在推动限位滑框和偏转套筒移动时，带动偏转套筒内侧的滑动扣在螺旋槽内滑动，利用螺旋槽与滑动扣的配合带动偏转套筒偏转，偏转套筒带动搅拌板偏转至一定角度，即可调整搅拌板搅拌时的角度，增加混合时的均匀度。
4、该一种盐酸多西环素生产废水的固化处理设备，通过旋转柱和搅拌装置的安装，开启驱动电机带动旋转柱转动，旋转柱带动搅拌装置对处理罐内的吸附剂与废水进行混合，同时可将靠近电加热棒处的废水与远离电加热棒处的废水交换位置，使废水能均匀加热，提高废水蒸发的效率。
（发明人：田中宏;张祥海;张志国;徐宝田;贺娟洁;成小磊）
