公布日：2024.04.02
申请日：2024.02.29
分类号：C02F1/52(2023.01)I;C02F1/72(2023.01)I
摘要
本发明提供一种水利施工污水处理装置，涉及污水处理技术领域，处理装置包括处理通道、絮凝处理机构、联动机构和搅拌机构，所述处理通道的一端设置有注入口，所述处理通道的底部安装有沉降存储槽，所述沉降存储槽的侧边设置有支撑柱，所述支撑柱的顶部与处理通道部分固定连接，所述处理通道整体呈“U”型结构，沉降存储槽的顶端安装有絮凝处理机构，该水利施工污水处理装置将絮凝沉降过程和氧化过程均在U型的处理通道内部进行，提高了对空间的利用率，并能够将污水进行持续性的流动，投放的氧化剂能够根据污水的注入量实现自动同步调控，简化了净化处理过程中的人工操作内容，并降低了搅动过程对絮凝反应产生的干扰。
权利要求书

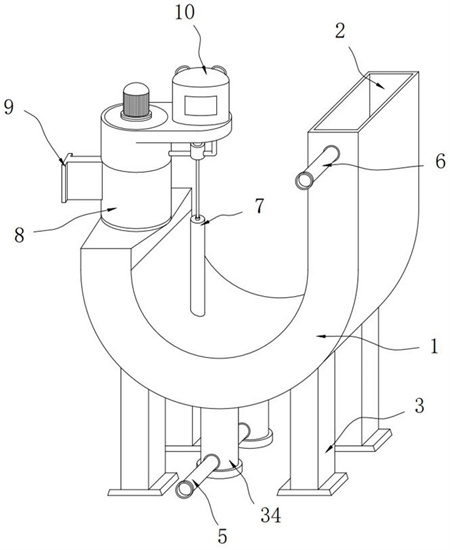

1.一种水利施工污水处理装置，包括污水处理装置本体，其特征在于：所述污水处理装置本体包括处理通道（1）、絮凝处理机构（4）、联动机构（7）和搅拌机构（8），所述处理通道（1）的一端设置有注入口（2），所述处理通道（1）的底部安装有沉降存储槽（34），所述沉降存储槽（34）的侧边设置有支撑柱（3），所述支撑柱（3）的顶部与处理通道（1）部分固定连接，所述处理通道（1）整体呈“U”型结构，所述沉降存储槽（34）的顶端安装有絮凝处理机构（4），所述处理通道（1）的另一端安装有搅拌机构（8），所述搅拌机构（8）的一侧安装有托板（11），所述托板（11）的底部设置有联动机构（7），所述搅拌机构（8）的另一侧设置有排出口（9），所述注入口（2）的高度高于排出口（9）的高度。
2.根据权利要求1所述的一种水利施工污水处理装置，其特征在于：所述注入口（2）的侧边连接有絮凝剂投放管道（6），所述沉降存储槽（34）和絮凝处理机构（4）均设置有两个，且每个沉降存储槽（34）的底部均连接有排渣管道（5）。
3.根据权利要求2所述的一种水利施工污水处理装置，其特征在于：所述排渣管道（5）的内部安装有阀门，所述沉降存储槽（34）通过顶部的絮凝处理机构（4）与处理通道（1）的内部相连接，所述絮凝剂投放管道（6）与外部的絮凝剂供料设备相连接。
4.根据权利要求2所述的一种水利施工污水处理装置，其特征在于：所述絮凝处理机构（4）包括固定挡板（27）和活动挡板（28），所述固定挡板（27）安装在沉降存储槽（34）的内壁一侧，所述活动挡板（28）和固定挡板（27）整体均呈半圆形结构，所述活动挡板（28）的顶端连接有中心轴（29）。
5.根据权利要求4所述的一种水利施工污水处理装置，其特征在于：所述中心轴（29）的表面套设置有连接套筒（30），所述连接套筒（30）的侧边安装有承压板（31），所述承压板（31）通过连接套筒（30）以及中心轴（29）进行转动。
6.根据权利要求5所述的一种水利施工污水处理装置，其特征在于：所述絮凝处理机构（4）顶部的处理通道（1）上设置有对接槽（33），所述中心轴（29）的顶部套设有扭簧（32），所述扭簧（32）的两端分别和对接槽（33）的内壁以及中心轴（29）的表面固定连接，静止状态下扭簧（32）拉动中心轴（29）转动并将承压板（31）指向注入口（2）的方向，所述中心轴（29）的底部穿过活动挡板（28）后嵌入到固定挡板（27）的圆心位置处。
7.根据权利要求1所述的一种水利施工污水处理装置，其特征在于：所述搅拌机构（8）包括电机（21）和混合罐（20），所述电机（21）的输出端连接有搅拌轴（23），所述搅拌轴（23）的侧边安装有多个搅拌叶（24），所述搅拌轴（23）的底部通过轴承与隔板（25）连接，所述隔板（25）的表面开设有孔洞（26）。
8.根据权利要求7所述的一种水利施工污水处理装置，其特征在于：所述电机（21）使用螺丝固定安装在混合罐（20）的顶部，所述处理通道（1）的内部穿过孔洞（26）与混合罐（20）的内部相连通，所述混合罐（20）的内部通过排出口（9）与外部空间相连通。
9.根据权利要求7所述的一种水利施工污水处理装置，其特征在于：所述联动机构（7）包括连通管道（19）和顶杆（15），所述连通管道（19）的底部与处理通道（1）的内部相连接，所述顶杆（15）安装在连通管道（19）的内部，所述顶杆（15）的底端设置有浮板（17），所述顶杆（15）的表面底部套设有弹簧（18），所述顶杆（15）的顶部安装有活塞板（16），所述托板（11）的顶部放置有氧化剂罐（10），所述氧化剂罐（10）的底部连接有氧化剂输送管道（12）。
10.根据权利要求9所述的一种水利施工污水处理装置，其特征在于：所述混合罐（20）的一侧连接有注入管道（14），所述注入管道（14）和氧化剂输送管道（12）之间安装有导流套筒（13），所述导流套筒（13）的内部设置有连通口（22），所述活塞板（16）整体嵌入到连通口（22）的内部。
发明内容
针对现有技术存在的不足，本发明目的是提供一种水利施工污水处理装置，以解决上述背景技术中提出的问题，本发明将絮凝沉降过程和氧化过程均在U型的处理通道内部进行，提高了对空间的利用率，并能够将污水进行持续性的流动，投放的氧化剂能够根据污水的注入量实现自动同步调控，简化了净化处理过程中的人工操作内容，降低了设备成本。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种水利施工污水处理装置，包括污水处理装置本体，所述污水处理装置本体包括处理通道、絮凝处理机构、联动机构和搅拌机构，所述处理通道的一端设置有注入口，所述处理通道的底部安装有沉降存储槽，所述沉降存储槽的侧边设置有支撑柱，所述支撑柱的顶部与处理通道部分固定连接，所述处理通道整体呈“U”型结构，所述沉降存储槽的顶端安装有絮凝处理机构，所述处理通道的另一端安装有搅拌机构，所述搅拌机构的一侧安装有托板，所述托板的底部设置有联动机构，所述搅拌机构的另一侧设置有排出口，所述注入口的高度高于排出口的高度。
进一步的，所述注入口的侧边连接有絮凝剂投放管道，所述沉降存储槽和絮凝处理机构均设置有两个，且每个沉降存储槽的底部均连接有排渣管道。
进一步的，所述排渣管道的内部安装有阀门，所述沉降存储槽通过顶部的絮凝处理机构与处理通道的内部相连接，所述絮凝剂投放管道与外部的絮凝剂供料设备相连接。
进一步的，所述絮凝处理机构包括固定挡板和活动挡板，所述固定挡板安装在沉降存储槽的内壁一侧，所述活动挡板和固定挡板整体均呈半圆形结构，所述活动挡板的顶端连接有中心轴。
进一步的，所述中心轴的表面套设置有连接套筒，所述连接套筒的侧边安装有承压板，所述承压板通过连接套筒以及中心轴进行转动。
进一步的，所述絮凝处理机构顶部的处理通道上设置有对接槽，所述中心轴的顶部套设有扭簧，所述扭簧的两端分别和对接槽的内壁以及中心轴的表面固定连接，静止状态下扭簧拉动中心轴转动并将承压板指向注入口的方向，所述中心轴的底部穿过活动挡板后嵌入到固定挡板的圆心位置处。
进一步的，所述搅拌机构包括电机和混合罐，所述电机的输出端连接有搅拌轴，所述搅拌轴的侧边安装有多个搅拌叶，所述搅拌轴的底部通过轴承与隔板连接，所述隔板的表面开设有孔洞。
进一步的，所述电机使用螺丝固定安装在混合罐的顶部，所述处理通道的内部穿过孔洞与混合罐的内部相连通，所述混合罐的内部通过排出口与外部空间相连通。
进一步的，所述联动机构包括连通管道和顶杆，所述连通管道的底部与处理通道的内部相连接，所述顶杆安装在连通管道的内部，所述顶杆的底端设置有浮板，所述顶杆的表面底部套设有弹簧，所述顶杆的顶部安装有活塞板，所述托板的顶部放置有氧化剂罐，所述氧化剂罐的底部连接有氧化剂输送管道。
进一步的，所述混合罐的一侧连接有注入管道，所述注入管道和氧化剂输送管道之间安装有导流套筒，所述导流套筒的内部设置有连通口，所述活塞板整体嵌入到连通口的内部。
本发明的有益效果：1、该水利施工污水处理装置在底部设置有絮凝处理机构，将污水注入到U型处理通道的内部后，由于处理通道的一端较高，另一端较低，因此污水能够在自身压力作用下通过连通器原理持续性的从较低的一端排出，该过程中内部的污水持续性的实现絮凝反应过程，因此产生的絮凝沉降能够自动收集在底部的沉降存储槽中，并能够在不注入新的污水时自动将沉降存储槽进行封闭处理，以便于能够进行排出清理，并降低后端搅动过程产生的干扰。
2、该水利施工污水处理装置在末端设置有搅拌机构，通过该搅拌机构能够将已经完成絮凝沉降部分的污水进行搅动，并在该位置实现对氧化剂的注入过程，加速了氧化反应进程，并同样能够根据前端污水注入的速度对污水排出速度进行同步调控，确保污水处理的有效性。
3、该水利施工污水处理装置在氧化剂罐的底部与联动机构进行连接，因此当污水投放速度增加后，能够促使联动机构内部产生的压力变大，进而自动加速氧化剂的流动，确保氧化剂能够根据污水的处理速度而自动同步改变，提高了对氧化剂的利用率，并降低了人工作业的难度。
（发明人：向东;姜旭民;李晶;焦乐辉;唐文超;宋清林;谭素雅;孙雪琦;李勇;牛景涛;卞俊威;高玉尚;王璐璐;闫强;崔健;陈彤彤;袁久伟;张心怡;王延钊;任佳宁）
