公布日：2023.10.13
申请日：2023.08.17
分类号：C02F1/52(2023.01)I;C02F1/00(2023.01)I;C02F103/10(2006.01)N
摘要
本发明提供一种矿山废水处理系统，包括壳体，所述壳体的前端、中部以及尾端分别设有两个前端沉淀室、中部沉淀室以及尾端沉淀室，所述两个前端沉淀室之间设有两个絮凝沉淀室，所述两个前端沉淀室的顶部与对应絮凝沉淀室之间通过排水口连通，所述絮凝沉淀室的顶部设有延伸至中部沉淀室底部的排水管，所述两个絮凝沉淀室内安装有搅拌机构，两个絮凝沉淀室和两个前端沉淀室的底部均安装有沉淀排出机构，所述中部沉淀室的中间位置固定连接有支撑板。该系统占地面积小，安装灵活，并且通过设置前端沉淀室、絮凝沉淀室、中部沉淀室以及尾端沉淀室，尾矿水可经过多道沉淀过程，可连续性处理，处理效果好。
权利要求书

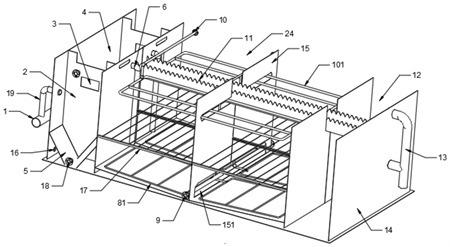

1.一种矿山废水处理系统，包括壳体(14)，其特征在于，所述壳体(14)的前端、中部以及尾端分别设有两个前端沉淀室(2)、中部沉淀室(24)以及尾端沉淀室(12)，所述两个前端沉淀室(2)之间设有两个絮凝沉淀室(4)，所述两个前端沉淀室(2)的顶部与对应絮凝沉淀室(4)之间通过排水口(3)连通，所述絮凝沉淀室(4)的顶部设有延伸至中部沉淀室(24)底部的排水管(6)，所述两个絮凝沉淀室(4)内安装有搅拌机构，两个絮凝沉淀室(4)和两个前端沉淀室(2)的底部均安装有沉淀排出机构，所述中部沉淀室(24)的中间位置固定连接有支撑板(15)，中部沉淀室(24)位于支撑板(15)两侧均固定连接有水平设置的支撑架(17)，所述支撑架(17)上固定安装有斜板沉淀组件(7)，所述中部沉淀室(24)的底部布设有反冲洗气管(81)，所述支撑板(15)上位于斜板沉淀组件(7)的上方布设有反冲洗水管(101)，所述中部沉淀室(24)的底部还安装有底泥排出机构，中部沉淀室(24)的顶部沿其长度方向架设有延伸至尾端沉淀室(12)的出水堰板(11)。
2.根据权利要求1所述的一种矿山废水处理系统，其特征在于，所述壳体(14)的前侧固定安装有进水管(1)，所述进水管(1)上与前端沉淀室(2)之间连接有进水支管(19)，所述进水支管(19)的出水端低于排水口(3)。
3.根据权利要求2所述的一种矿山废水处理系统，其特征在于，所述搅拌机构包括设置在絮凝沉淀室(4)顶部的安装口(20)，所述安装口(20)内固定安装有安装架(21)，所述安装架(21)上安装有电机(22)，所述电机(22)的输出端延伸至对应絮凝沉淀室(4)内并固定安装有搅拌器(23)。
4.根据权利要求3所述的一种矿山废水处理系统，其特征在于，所述沉淀排出机构包括安装在前端沉淀室(2)以及絮凝沉淀室(4)内的汇集斗(5)，所述壳体(14)的两侧均设有连通对应前端沉淀室(2)底部汇集斗(5)的第一排泥管(18)，所述壳体(1)的前端底部设有连通对应絮凝沉淀室(4)底部汇集斗(5)的第二排泥管(16)。
5.根据权利要求4所述的一种矿山废水处理系统，其特征在于，所述反冲洗气管(81)的顶部设有多个出气孔，所述壳体(14)的后侧安装有延伸至中部沉淀室(24)内的进气总管(8)，所述进气总管(8)与均布的反冲洗气管(81)连接，所述进气总管(8)外接高压气泵。
6.根据权利要求5所述的一种矿山废水处理系统，其特征在于，所述壳体(14)的后侧安装有延伸至中部沉淀室(24)内的冲洗管(10)，所述冲洗管(10)与布设的反冲洗水管(101)连接，所述反冲洗水管(101)的底部设有多个冲洗孔，所述冲洗管(10)外接水泵。
7.根据权利要求6所述的一种矿山废水处理系统，其特征在于，所述底泥排出机构包括一对第三排泥管(9)，所述支撑板(15)的底部设有适配一对排泥管(9)的放置口(151)，所述一对排泥管(9)分别从壳体(14)的两侧延伸出，所述中部沉淀室(24)的底部倾斜设置，所述第一排泥管(18)、第二排泥管(16)和第三排泥管(9)均外接吸污泵。
8.根据权利要求7所述的一种矿山废水处理系统，其特征在于，还包括可控制进水管(1)、电机(22)、第一排泥管(18)、第二排泥管(16)、第三排泥管(9)、进气总管(8)以及冲洗管(10)的控制机构。
9.根据权利要求8所述的一种矿山废水处理系统，其特征在于，所述控制机构包括PLC控制箱，所述进水管(1)、第一排泥管(18)、第二排泥管(16)、第三排泥管(9)、进气总管(8)以及冲洗管(10)内均安装有电磁阀，所述电磁阀与PLC控制箱电性连接，所述电机(22)、高压气泵、吸污泵以及水泵均与PLC控制箱电性连接。
10.根据权利要求1所述的一种矿山废水处理系统，其特征在于，所述壳体(14)的尾端固定安装有连通尾端沉淀室(12)的出水管(13)，所述尾端沉淀室(12)的顶部还设有连接出水管(13)的溢流管。
发明内容
针对上述问题，本发明提供一种矿山废水处理系统，该系统占地面积小，安装灵活，并且通过设置前端沉淀室、絮凝沉淀室、中部沉淀室以及尾端沉淀室，尾矿水可经过多道沉淀过程，可连续性处理，处理效果好。
为解决上述问题，本发明所采用的技术方案是：
一种矿山废水处理系统，包括壳体，所述壳体的前端、中部以及尾端分别设有两个前端沉淀室、中部沉淀室以及尾端沉淀室，所述两个前端沉淀室之间设有两个絮凝沉淀室，所述两个前端沉淀室的顶部与对应絮凝沉淀室之间通过排水口连通，所述絮凝沉淀室的顶部设有延伸至中部沉淀室底部的排水管，所述两个絮凝沉淀室内安装有搅拌机构，两个絮凝沉淀室和两个前端沉淀室的底部均安装有沉淀排出机构，所述中部沉淀室的中间位置固定连接有支撑板，中部沉淀室位于支撑板两侧均固定连接有水平设置的支撑架，所述支撑架上固定安装有斜板沉淀组件，所述中部沉淀室的底部布设有反冲洗气管，所述支撑板上位于斜板沉淀组件的上方布设有反冲洗水管，所述中部沉淀室的底部还安装有底泥排出机构，中部沉淀室的顶部沿其长度方向架设有延伸至尾端沉淀室的出水堰板。
优选地，所述壳体的前侧固定安装有进水管，所述进水管上与前端沉淀室之间连接有进水支管，所述进水支管的出水端低于排水口。
优选地，所述搅拌机构包括设置在絮凝沉淀室顶部的安装口，所述安装口内固定安装有安装架，所述安装架上安装有电机，所述电机的输出端延伸至对应絮凝沉淀室内并固定安装有搅拌器。
优选地，所述沉淀排出机构包括安装在前端沉淀室以及絮凝沉淀室内的汇集斗，所述壳体的两侧均设有连通对应前端沉淀室底部汇集斗的第一排泥管，所述壳体的前端底部设有连通对应絮凝沉淀室底部汇集斗的第二排泥管。
优选地，所述反冲洗气管的顶部设有多个出气孔，所述壳体的后侧安装有延伸至中部沉淀室内的进气总管，所述进气总管与均布的反冲洗气管连接，所述进气总管外接高压气泵。
优选地，所述壳体的后侧安装有延伸至中部沉淀室内的冲洗管，所述冲洗管与布设的反冲洗水管连接，所述反冲洗水管的底部设有多个冲洗孔，所述冲洗管外接水泵。
优选地，所述底泥排出机构包括一对第三排泥管，所述支撑板的底部设有适配一对排泥管的放置口，所述一对排泥管分别从壳体的两侧延伸出，所述中部沉淀室的底部倾斜设置，所述第一排泥管、第二排泥管和第三排泥管均外接吸污泵。
优选地，还包括可控制进水管、电机、第一排泥管、第二排泥管、第三排泥管、进气总管以及冲洗管的控制机构。
优选地，所述控制机构包括PLC控制箱，所述进水管、第一排泥管、第二排泥管、第三排泥管、进气总管以及冲洗管内均安装有电磁阀，所述电磁阀与PLC控制箱电性连接，所述电机、高压气泵、吸污泵以及水泵均与PLC控制箱电性连接。
优选地，所述壳体的尾端固定安装有连通尾端沉淀室的出水管，所述尾端沉淀室的顶部还设有连接出水管的溢流管。
本发明的有益效果为：
1.本系统整体集成在壳体内，便于装运，也便于现场安装，可地上或者地下安装，安装灵活，整体占地面积小，便于回收，投资小。
2.通过安装两个前端沉淀室、两个絮凝沉淀室、中间沉淀室以及尾端沉淀室，尾矿水可经过多道沉淀处理后排出，大大提高处理效果，尾矿水先进入前端沉淀室内沉淀，随着污水不断注入，水位上涨，通过进水口进入絮凝沉淀室内，通过投放絮凝剂配合搅拌机构搅拌，再次沉淀，通过沉淀排出机构将沉淀排出，随着水位上涨，通过排水管进入中部沉淀室内，经过斜板沉淀组件再次沉淀，底泥通过底泥排出机构排出，处理后的水位上涨，通过出水堰板排入尾端沉淀室，经过最终沉淀达到排放标准后通过出水管排出，可实现连续性处理过程。
3.通过安装反冲洗气管以及反冲洗水管，可定时启动高压气泵，通过气管向反冲洗气管内泵气，再通过多个出气孔进入中部沉淀室内，上升的气泡可作用于斜板，对斜板进行第一次清理，再启动水泵，通过冲洗管向反冲洗水管内泵水，再通过多个出水孔排出，冲洗斜板，进行第二次清理，除去剩余污泥。
4.通过设置控制机构，可通过PLC控制器定时控制进水管1的进水，沉淀排出机构的启动，底泥排出机构的启动，反冲洗气管以及反冲洗水管的启动，实现自动化控制。
（发明人：高丰;左春林）
