公布日：2023.10.13
申请日：2023.07.29
分类号：B01D29/03(2006.01)I;B01D35/00(2006.01)I
摘要
本发明公开了一种养殖废水的处理设备，涉及废水处理技术领域，包括处理池，处理池的顶部设置有进水管和排水管，处理池的内部转动安装有转座，处理池为圆桶形结构，处理池的上方安装有电机对转座进行转动驱动，转座的外部固定连接有铲板，铲板的顶部向后倾斜设置，铲板的后方固定连接有储泥箱，铲板的顶部与储泥箱之间设置有进泥口，储泥箱的顶部固定连接有内翻挡板。本发明通过驱动铲板在处理池中与废水产生相对运动，废水中的污泥，沿着铲板表面堆积至储泥箱中，进而不断的驱动铲板缓慢周转，即可对废水中的污泥部分进行隔断和收集，以便于后期处理，极大的提高了对养殖废水的处理效率，增强了设备使用的便捷性。
权利要求书

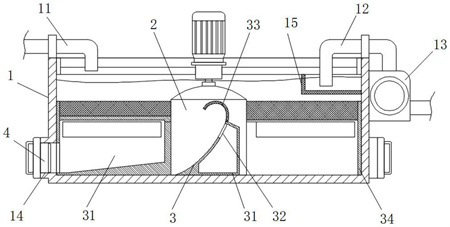

1.一种养殖废水的处理设备，包括处理池(1)，所述处理池(1)的顶部设置有进水管(11)和排水管(12)，其特征在于：所述处理池(1)的内部转动安装有转座(2)，所述处理池(1)为圆桶形结构，所述转座(2)的外部固定连接有铲板(3)，所述铲板(3)的顶部向后倾斜设置，所述铲板(3)的后方固定连接有储泥箱(31)，所述铲板(3)的顶部与储泥箱(31)之间设置有进泥口(32)，所述储泥箱(31)的顶部固定连接有内翻挡板(33)，所述内翻挡板(33)向前翻折。
2.根据权利要求1所述的一种养殖废水的处理设备，其特征在于：所述内翻挡板(33)为过滤网板结构。
3.根据权利要求1所述的一种养殖废水的处理设备，其特征在于：所述铲板(3)远离转座(2)的一端固定连接有(34)，所述(34)紧贴处理池(1)的内壁转动。
4.根据权利要求3所述的一种养殖废水的处理设备，其特征在于：所述处理池(1)的侧壁底部设置有排泥管口(14)，所述(34)对应储泥箱(31)的位置处设置有与排泥管口(14)连通的开口。
5.根据权利要求4所述的一种养殖废水的处理设备，其特征在于：所述排泥管口(14)的端部安装有封口塞(4)，所述封口塞(4)螺纹插接在排泥管口(14)的内部。
6.根据权利要求1所述的一种养殖废水的处理设备，其特征在于：所述处理池(1)的外部设置有抽水泵(13)，所述排水管(12)的一端延伸至处理池(1)内壁位于铲板(3)上方的位置，从而不会对铲板(3)造成影响，所述排水管(12)的另一端连接抽水泵(13)。
7.根据权利要求6所述的一种养殖废水的处理设备，其特征在于：所述处理池(1)内部靠近排水管(12)的位置处固定安装有网箱(15)，所述排水管(12)延伸至网箱(15)内部。
发明内容
本发明的目的是提供一种养殖废水的处理设备，以解决现有技术中的上述不足之处。
本发明提供如下技术方案：一种养殖废水的处理设备，包括处理池，处理池的顶部设置有进水管和排水管，处理池的内部转动安装有转座，处理池为圆桶形结构，处理池的上方安装有电机对转座进行转动驱动，转座的外部固定连接有铲板，铲板的顶部向后倾斜设置，此后方表示铲板运动方向的反方向，铲板的后方固定连接有储泥箱，铲板的顶部与储泥箱之间设置有进泥口，储泥箱的顶部固定连接有内翻挡板，内翻挡板向前翻折，从而在实际使用时，利用进水管将养殖废水排放到处理池中，而后驱动转座不断转动，带动铲板在处理池中与废水产生相对运动，而废水受到铲板的反作用，会倾斜向上流动，并流至铲板的后方，而废水中的污泥，也会受到铲板阻挡，并沿着铲板表面逐渐向上移动堆积，并在内翻挡板的翻转阻碍下，最终流至储泥箱中，进而不断的驱动铲板缓慢周转，即可对废水中的污泥部分进行隔断和收集，进而提高废水的洁净度。
优选的，内翻挡板为过滤网板结构，从而使铲板前侧上涌的水可以直接透过内翻挡板向后流动，而污泥被过滤下来。
优选的，铲板远离转座的一端固定连接有，紧贴处理池的内壁转动，从而提高设备运转的稳定性。
优选的，处理池的侧壁底部设置有排泥管口，对应储泥箱的位置处设置有与排泥管口连通的开口，从而当转座转动至储泥箱与排泥管口对齐时，可以利用排泥管口将储泥箱内部的污泥排出。
优选的，排泥管口的端部安装有封口塞，封口塞螺纹插接在排泥管口的内部，从而在工作时利用封口塞对排泥管口分封堵，需要清洁时，再将封口塞打开。
优选的，处理池的外部设置有抽水泵，排水管的一端延伸至处理池内壁位于铲板上方的位置，从而不会对铲板造成影响，排水管的另一端连接抽水泵，进而可以借助抽水泵从废水上部开始抽水排放，给污泥向底部沉淀的时间。
优选的，处理池内部靠近排水管的位置处固定安装有网箱，排水管延伸至网箱内部，从而可以借助网箱对排水管抽取部分的废水进行有效过滤，确保污泥留在处理池中。
在上述技术方案中，本发明提供的技术效果和优点：
本发明通过驱动转座不断转动，带动铲板在处理池中与废水产生相对运动，废水倾斜向上流动，并流至铲板的后方，而废水中的污泥，沿着铲板表面堆积至储泥箱中，进而不断的驱动铲板缓慢周转，即可对废水中的污泥部分进行隔断和收集，提高废水的洁净度，以便于后期处理，极大的提高了对养殖废水的处理效率，增强了设备使用的便捷性。
（发明人：王招民;黄萍）
