公布日：2023.09.05
申请日：2023.06.07
分类号：C02F11/13(2019.01)I;B02C4/08(2006.01)I
摘要
本发明公开了一种具有厚度调节功能的污泥低温干化热泵房，包括：热泵房本体、上料箱、厚度调节机构、清理杆和喷气头，所述热泵房本体置于地面，且热泵房本体的内部右侧安装有冷却器和加热器；所述上料箱的内部设置有初级处理机构，其中包括第一碾压辊、第二碾压辊、筛框和上料绞龙，所述筛框转动连接在上料箱的内部。该具有厚度调节功能的污泥低温干化热泵房，能够对污泥进行预处理，将大块污泥切割为小块污泥，避免大块污泥直接进入热泵房本体内影响干化作业的进行，保证污泥摊铺均匀，且可调节传送带上污泥的厚度，方便控制干化的时间，且能够避免污泥掉落，可清理零件上残留的污泥，避免污泥粘粘在传送带、调节板和引导板上。
权利要求书

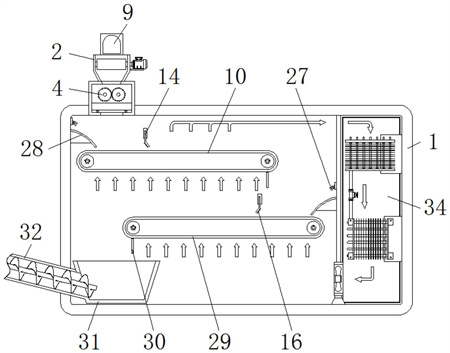

1.一种具有厚度调节功能的污泥低温干化热泵房，包括：热泵房本体(1)，所述热泵房本体(1)置于地面，且热泵房本体(1)的内部右侧安装有冷却器和加热器；其特征在于，还包括：上料箱(2)，所述上料箱(2)的内部设置有初级处理机构，其中包括第一碾压辊(3)、第二碾压辊(4)、筛框(6)和上料绞龙(8)，所述筛框(6)转动连接在上料箱(2)的内部；厚度调节机构(15)，所述厚度调节机构(15)由第一驱动电机(11)、调节杆(12)、调节块(13)和调节板(14)组合构成，所述调节板(14)的纵截面呈折线形结构，且调节杆(12)和调节块(13)螺纹连接；清理杆(16)，所述清理杆(16)的外端设置有牵引机构，其中包括第一连接绳(17)、第一缠绕杆(18)、第二连接绳(20)和第二缠绕杆(21)，所述清理杆(16)的左右两端均固定有第一连接绳(17)和第二连接绳(20)；喷气头(27)，所述喷气头(27)通过驱动机构滑动在热泵房本体(1)的内部，其中驱动机构包括调节轮(24)、连接轮(25)和连接框(26)，所述连接框(26)与调节轮(24)和连接轮(25)均啮合连接。
2.根据权利要求1所述的一种具有厚度调节功能的污泥低温干化热泵房，其特征在于：所述热泵房本体(1)的上方左侧固定有上料箱(2)，且上料箱(2)的内部上方转动连接有第一碾压辊(3)，所述上料箱(2)的内部下方转动连接有第二碾压辊(4)，且第二碾压辊(4)的下方设置有筛框(6)，其中筛框(6)卡槽连接在上料箱(2)的内部。
3.根据权利要求2所述的一种具有厚度调节功能的污泥低温干化热泵房，其特征在于：所述筛框(6)的下方前侧固定有支撑弹簧(5)，且筛框(6)在竖直面上倾斜设置，并且筛框(6)的下方横截面呈多孔状结构。
4.根据权利要求1所述的一种具有厚度调节功能的污泥低温干化热泵房，其特征在于：所述上料箱(2)的后侧下方固定有固定筒(7)，且固定筒(7)的后端安装有上料绞龙(8)，所述上料绞龙(8)的前方上方焊接有倾斜设置的引导管(9)。
5.根据权利要求1所述的一种具有厚度调节功能的污泥低温干化热泵房，其特征在于：所述热泵房本体(1)的内部上方安装有上传送带(10)，且上传送带(10)的下方设置有下传送带(29)，所述上传送带(10)和下传送带(29)的下方均紧密贴合有刮板(30)。
6.根据权利要求1所述的一种具有厚度调节功能的污泥低温干化热泵房，其特征在于：所述热泵房本体(1)的内部安装有第一驱动电机(11)，且第一驱动电机(11)的输出端安装有调节杆(12)，所述调节杆(12)的外侧滑动连接有调节块(13)，且调节块(13)的内端一体化设置有调节板(14)。
7.根据权利要求6所述的一种具有厚度调节功能的污泥低温干化热泵房，其特征在于：所述调节板(14)的外侧紧密贴合有清理杆(16)，且清理杆(16)的外端前侧固定有第一连接绳(17)，并且第一连接绳(17)的前端缠绕在第一缠绕杆(18)的外侧，所述第一缠绕杆(18)的外端安装有第一马达(19)。
8.根据权利要求7所述的一种具有厚度调节功能的污泥低温干化热泵房，其特征在于：所述清理杆(16)的外端后侧固定有第二连接绳(20)，且第二连接绳(20)的后端缠绕在第二缠绕杆(21)外侧，并且第二缠绕杆(21)的外侧安装有第二马达(22)。
9.根据权利要求5所述的一种具有厚度调节功能的污泥低温干化热泵房，其特征在于：所述上传送带(10)和下传送带(29)的上方外侧均安装有引导板(28)，且引导板(28)固定在热泵房本体(1)内壁，所述引导板(28)的上方设置有喷气头(27)，且喷气头(27)的外侧安装有连接框(26)；所述连接框(26)的内部紧密贴合有调节轮(24)，且调节轮(24)的下方啮合连接有连接轮(25)，所述调节轮(24)的外侧安装有第二驱动电机(23)。
10.根据权利要求1所述的一种具有厚度调节功能的污泥低温干化热泵房，其特征在于：所述热泵房本体(1)的内部左下方放置有存料箱(31)，且存料箱(31)的左侧安装有出料绞龙(32)；所述热泵房本体(1)的前方左侧镶嵌有观察窗(33)，且热泵房本体(1)的前后两侧右端均转动连接有检修门(34)。
发明内容
本发明的目的在于提供一种具有厚度调节功能的污泥低温干化热泵房，以解决上述背景技术中提出的目前的污泥低温干化热泵房使用时污泥直接进入热泵房本体内后，大块污泥落在传送带上会影响干化作业的进行，导致污泥摊铺不均匀，且传送带上污泥的厚度固定，不方便控制干化的时间，且污泥容易掉落并残留在零件上的问题。
为实现上述目的，本发明提供如下技术方案：一种具有厚度调节功能的污泥低温干化热泵房，包括：
热泵房本体，所述热泵房本体置于地面，且热泵房本体的内部右侧安装有冷却器和加热器；
还包括：
上料箱，所述上料箱的内部设置有初级处理机构，其中包括第一碾压辊、第二碾压辊、筛框和上料绞龙，所述筛框转动连接在上料箱的内部；
厚度调节机构，所述厚度调节机构由第一驱动电机、调节杆、调节块和调节板组合构成，所述调节板的纵截面呈折线形结构，且调节杆和调节块螺纹连接；
清理杆，所述清理杆的外端设置有牵引机构，其中包括第一连接绳、第一缠绕杆、第二连接绳和第二缠绕杆，所述清理杆的左右两端均固定有第一连接绳和第二连接绳；
喷气头，所述喷气头通过驱动机构滑动在热泵房本体的内部，其中驱动机构包括调节轮、连接轮和连接框，所述连接框与调节轮和连接轮均啮合连接。
优选的，所述热泵房本体的上方左侧固定有上料箱，且上料箱的内部上方转动连接有第一碾压辊，所述上料箱的内部下方转动连接有第二碾压辊，且第二碾压辊的下方设置有筛框，其中筛框卡槽连接在上料箱的内部。
优选的，所述筛框的下方前侧固定有支撑弹簧，且筛框在竖直面上倾斜设置，并且筛框的下方横截面呈多孔状结构。
优选的，所述上料箱的后侧下方固定有固定筒，且固定筒的后端安装有上料绞龙，所述上料绞龙的前方上方焊接有倾斜设置的引导管。
优选的，所述热泵房本体的内部上方安装有上传送带，且上传送带的下方设置有下传送带，所述上传送带和下传送带的下方均紧密贴合有刮板。
优选的，所述热泵房本体的内部安装有第一驱动电机，且第一驱动电机的输出端安装有调节杆，所述调节杆的外侧滑动连接有调节块，且调节块的内端一体化设置有调节板。
优选的，所述调节板的外侧紧密贴合有清理杆，且清理杆的外端前侧固定有第一连接绳，并且第一连接绳的前端缠绕在第一缠绕杆的外侧，所述第一缠绕杆的外端安装有第一马达。
优选的，所述清理杆的外端后侧固定有第二连接绳，且第二连接绳的后端缠绕在第二缠绕杆外侧，并且第二缠绕杆的外侧安装有第二马达。
优选的，所述上传送带和下传送带的上方外侧均安装有引导板，且引导板固定在热泵房本体内壁，所述引导板的上方设置有喷气头，且喷气头的外侧安装有连接框；
所述连接框的内部紧密贴合有调节轮，且调节轮的下方啮合连接有连接轮，所述调节轮的外侧安装有第二驱动电机。
优选的，所述热泵房本体的内部左下方放置有存料箱，且存料箱的左侧安装有出料绞龙；
所述热泵房本体的前方左侧镶嵌有观察窗，且热泵房本体的前后两侧右端均转动连接有检修门。
与现有技术相比，本发明的有益效果是：该具有厚度调节功能的污泥低温干化热泵房，能够对污泥进行预处理，将大块污泥切割为小块污泥，避免大块污泥直接进入热泵房本体内影响干化作业的进行，保证污泥摊铺均匀，且可调节传送带上污泥的厚度，方便控制干化的时间，且能够避免污泥掉落，可清理零件上残留的污泥，避免污泥粘粘在传送带、调节板和引导板上；
1.设置有第一碾压辊、筛框和上料绞龙，上料箱内转动连接有第一碾压辊和第二碾压辊，第一碾压辊和第二碾压辊能够对污泥进行预处理，将大块污泥切割为小块污泥，避免大块污泥直接进入热泵房本体内影响干化作业的进行，筛框对污泥进行筛分，不合格的污泥通过上料绞龙进入上料箱内进行二次处理，保证污泥摊铺均匀；
2.设置有调节板、调节块和调节杆，调节板前后两侧均固定有调节块，调节块和调节杆螺纹连接，调节杆转动时即可调节调节板的高度，可调节传送带上污泥的厚度，方便控制干化的时间；
3.设置有清理杆、第一连接绳和第一缠绕杆，清理杆外端固定有第一连接绳和第二连接绳，第一连接绳缠绕在第一缠绕杆上，第二连接绳缠绕在第二缠绕杆上，第一缠绕杆和第二缠绕杆控制清理杆的滑动，喷气头外侧固定的连接框内啮合连接有调节轮和连接轮，可调节喷气头的位置，引导板能够避免污泥掉落，清理杆和喷气头可清理零件上残留的污泥，避免污泥粘粘在传送带、调节板和引导板上。
（发明人：黄志洋;李红军）
