公布日：2024.03.15
申请日：2024.01.04
分类号：B01D29/64(2006.01)I;B01D29/01(2006.01)I;B01D29/58(2006.01)I;B01D29/96(2006.01)I;B01D35/30(2006.01)I;C02F1/00(2023.01)I;B01F27/90(2022.01)I
摘要
本发明公开了一种便于维护的污水处理罐，包括罐体，所述罐体底部左右两边均安装有立柱，且立柱底端均固定安装有防震底座，顶盖后侧上方连接安装有进水管，罐体内部上方水平设置有第一滤网，且第一滤网上方表面左右两边均设置有清理板，第一滤网下方设置有斜坡，传动桨下方设置有第二滤网，并且第二滤网前侧开设有拉门，第二滤网下方设置有搅拌杆，且搅拌杆下方左侧设置有传输辊，传输辊左端连接安装有进料口，罐体内部右侧下方水平设置有连接板，且罐体底部设置有出水口。该便于维护的污水处理罐通过多重滤网对污水进行过滤，同时通过水流提供动力清洁滤网防止堵塞，同时设置可拆卸滤网便于维护清洗更换，同时可添加净化剂提高无数净化效率。
权利要求书

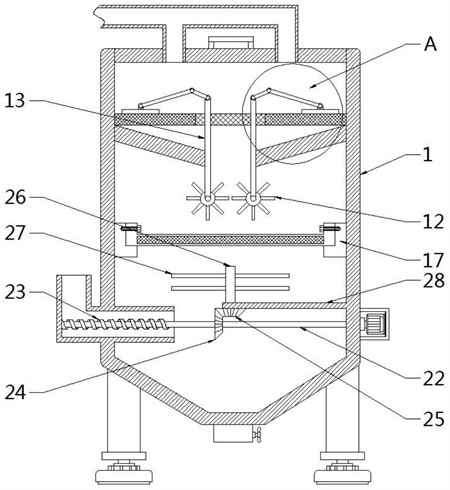

1.一种便于维护的污水处理罐，包括罐体(1)，其特征在于：所述罐体(1)底部左右两边均安装有立柱(2)，且立柱(2)底端均固定安装有防震底座(3)，所述罐体(1)顶面前半部分铰接安装有顶盖(4)，且顶盖(4)后侧上方连接安装有进水管(5)，所述罐体(1)内部上方水平设置有第一滤网(9)，且第一滤网(9)上方表面左右两边均设置有清理板(16)，所述第一滤网(9)下方设置有斜坡(11)，且斜坡(11)固定于罐体(1)内壁左右两边，并且斜坡(11)下方左右两边均安装有传动桨(12)，所述传动桨(12)下方设置有第二滤网(19)，且第二滤网(19)安装连接于固定块(17)之间，并且第二滤网(19)前侧开设有拉门(7)，所述第二滤网(19)下方设置有搅拌杆(27)，且搅拌杆(27)下方左侧设置有传输辊(23)，并且传输辊(23)左端连接安装有进料口(8)，所述罐体(1)内部右侧下方水平设置有连接板(28)，且罐体(1)底部设置有出水口(6)。
2.根据权利要求1所述的一种便于维护的污水处理罐，其特征在于：所述进水管(5)底部分为左右两个管道，且两个管道底端均贯穿于罐体(1)上表面左右两边，并且两个管道对进水管(5)起到分流作用。
3.根据权利要求2所述的一种便于维护的污水处理罐，其特征在于：所述进水管(5)底端均对准下方第一滤网(9)左右两侧，且第一滤网(9)左右两侧为细滤网，并且第一滤网(9)中间开设有粗滤网(10)。
4.根据权利要求1所述的一种便于维护的污水处理罐，其特征在于：所述罐体(1)内部中间左右两边均通过转轴连接安装有传动桨(12)，且转轴连接于罐体(1)内部前后壁，并且传动桨(12)位于斜坡(11)下端通过水流带动构成转动结构。
5.根据权利要求4所述的一种便于维护的污水处理罐，其特征在于：所述传动桨(12)连接转轴上方均竖直连接安装有传动带(13)，且传动带(13)上端通过转轴连接安装有第一连杆(14)，并且转轴连接于罐体(1)内部前后侧。
6.根据权利要求5所述的一种便于维护的污水处理罐，其特征在于：所述第一连杆(14)活动连接安装有第二连杆(15)，且第二连杆(15)末端连接安装有清理板(16)构成左右往复移动结构。
7.根据权利要求1所述的一种便于维护的污水处理罐，其特征在于：所述罐体(1)内部中间左右两侧均固定安装有固定块(17)，且固定块(17)靠内侧开设有螺纹口(18)，所述固定块(17)之间水平连接安装有第二滤网(19)，且第二滤网(19)左右两侧均贯穿安装有螺钉(20)，并且螺钉(20)与螺纹口(18)螺纹连接对第二滤网(19)构成固定结构。
8.根据权利要求1所述的一种便于维护的污水处理罐，其特征在于：所述罐体(1)右侧下方外部固定安装有驱动电机(21)，且驱动电机(21)左侧输出端连接安装有第一转杆(22)，所述第一转杆(22)左端固定连接安装传输辊(23)，且传输辊(23)贯穿于罐体(1)左侧连接于进料口(8)内部构成转动运输结构。
9.根据权利要求8所述的一种便于维护的污水处理罐，其特征在于：所述第一转杆(22)中间外侧固定安装有第一锥齿轮(24)，且第一锥齿轮(24)上端右侧齿纹连接安装有第二锥齿轮(25)，所述第二锥齿轮(25)上端连接于连接板(28)底端，且第二锥齿轮(25)上端连接安装有第二转杆(26)，并且第二转杆(26)外径固定安装有若干搅拌杆(27)构成转动搅拌结构。
10.一种便于维护的污水处理罐及其污水处理方法，其特征在于：所述便于维护的污水处理罐的污水处理方法如下：S1，污水处理罐通过进水管(5)排放污水进入罐体(1)，且污水通过进水管(5)底部两个管道进行分流接入罐体(1)内部；S2，进水管(5)中的污水进入罐体(1)首先接触第一滤网(9)左右两侧的细滤网进行过滤，左右两侧流水对中流时通过中间粗滤网(10)进行二次过滤，且细滤网下方的污水通过斜坡(11)同时将水流集中对中流向；S3，当水流集中对中向下流落至触碰传动桨(12)时可带动传动桨(12)进行转动，通过传动带(13)可带动第一连杆(14)转动，拉动第二连杆(15)进行左右移动，当第二连杆(15)带动清理板(16)左右移动时可对第一滤网(9)上表面堆积物进行推开，防止污水杂质堵塞第一滤网(9)；S4，第二滤网(19)对污水进行二次过滤，且第二滤网(19)通过螺钉(20)安装于罐体(1)内部，打开密封拉门(7)可以对第二滤网(19)进行拆卸清洗或者更换；S5，从进料口(8)可放置污水净化剂等材料，通过启动驱动电机(21)其输出端带动第一转杆(22)转动，进而带动传输辊(23)转动将进料口(8)投放的净化剂等运输至罐体(1)内部，当第一转杆(22)转动时带动第一锥齿轮(24)转动，进而齿纹连接的第二锥齿轮(25)同时转动带动第二转杆(26)，带动搅拌杆(27)转动使得过滤后的污水与净化剂进行充分搅拌反应去除污水杂质；S6，打开出水口(6)阀门排出处理后的污水。
发明内容
本发明的目的在于提供一种便于维护的污水处理罐及其污水处理方法，以解决上述背景技术中提出污水进入处理罐易出现堵塞以及污水处理效果不够理想的问题。
为实现上述目的，本发明提供如下技术方案：
一种便于维护的污水处理罐，包括罐体，所述罐体底部左右两边均安装有立柱，且立柱底端均固定安装有防震底座，所述罐体顶面前半部分铰接安装有顶盖，且顶盖后侧上方连接安装有进水管，所述罐体内部上方水平设置有第一滤网，且第一滤网上方表面左右两边均设置有清理板，所述第一滤网下方设置有斜坡，且斜坡固定于罐体内壁左右两边，并且斜坡下方左右两边均安装有传动桨，所述传动桨下方设置有第二滤网，且第二滤网安装连接于固定块之间，并且第二滤网前侧开设有拉门，所述第二滤网下方设置有搅拌杆，且搅拌杆下方左侧设置有传输辊，并且传输辊左端连接安装有进料口，所述罐体内部右侧下方水平设置有连接板，且罐体底部设置有出水口。
优选的，所述进水管底部分为左右两个管道，且两个管道底端均贯穿于罐体上表面左右两边，并且两个管道对进水管起到分流作用。
采用上述技术方案，污水处理罐通过进水管排放污水进入罐体，设置为两个管道进入便于对污水起到分流作用，防止污水流速过快导致大体积的杂质破坏罐体内部设施，保证其使用寿命。
优选的，所述进水管底端均对准下方第一滤网左右两侧，且第一滤网左右两侧为细滤网，并且第一滤网中间开设有粗滤网。
采用上述技术方案，进水管中的污水进入罐体首先接触第一滤网左右两侧的细滤网进行过滤，左右两侧流水对中流时通过中间粗滤网进行二次过滤，且细滤网下方的污水通过斜坡同时将水流集中对中流向，便于为下方传动桨的转动提供动力，节能环保。
优选的，所述罐体内部中间左右两边均通过转轴连接安装有传动桨，且转轴连接于罐体内部前后壁，并且传动桨位于斜坡下端通过水流带动构成转动结构。
采用上述技术方案，当水流集中对中流，向下落至触碰传动桨时可带动传动桨进行转动，传动桨对水流进行一定的限制流速作用同时转动为上方的清理板移动提供机械动力。
优选的，所述传动桨连接转轴上方均竖直连接安装有传动带，且传动带上端通过转轴连接安装有第一连杆，并且转轴连接于罐体内部前后侧。
采用上述技术方案，当传动桨转动时通过传动带可带动第一连杆转动，为第一滤网上表面的清理板移动提供机械动力。
优选的，所述第一连杆活动连接安装有第二连杆，且第二连杆末端连接安装有清理板构成左右往复移动结构。
采用上述技术方案，当第一连杆转动拉动第二连杆进行左右移动，当第二连杆带动清理板左右移动时可对第一滤网上表面堆积物进行推开，防止污水杂质堵塞第一滤网影响水流处理。
优选的，所述罐体内部中间左右两侧均固定安装有固定块，且固定块靠内侧开设有螺纹口，所述固定块之间水平连接安装有第二滤网，且第二滤网左右两侧均贯穿安装有螺钉，并且螺钉与螺纹口螺纹连接对第二滤网构成固定结构。
采用上述技术方案，第二滤网对污水进行二次过滤，且第二滤网通过螺钉安装于罐体内部，打开密封拉门可以对第二滤网进行拆卸清洗或者更换，维护污水处理罐内部设施卫生条件，同时便于维修处理。
优选的，所述罐体右侧下方外部固定安装有驱动电机，且驱动电机左侧输出端连接安装有第一转杆，所述第一转杆左端固定连接安装传输辊，且传输辊贯穿于罐体左侧连接于进料口内部构成转动运输结构。
采用上述技术方案，从进料口可放置污水净化剂等材料，通过启动驱动电机其输出端带动第一转杆转动，进而带动传输辊转动将进料口投放的净化剂等运输至罐体内部，从而对污水进行进一步处理，提高污水处理效率。
优选的，所述第一转杆中间外侧固定安装有第一锥齿轮，且第一锥齿轮上端右侧齿纹连接安装有第二锥齿轮，所述第二锥齿轮上端连接于连接板底端，且第二锥齿轮上端连接安装有第二转杆，并且第二转杆外径固定安装有若干搅拌杆构成转动搅拌结构。
采用上述技术方案，当第一转杆转动时带动第一锥齿轮转动，进而齿纹连接的第二锥齿轮同时转动带动第二转杆，带动搅拌杆转动使得过滤后的污水与净化剂进行充分搅拌反应，去除污水杂质，提高污水净化效率。
优选的，所述便于维护的污水处理罐的污水处理方法如下：
S1，污水处理罐通过进水管排放污水进入罐体，且污水通过进水管底部两个管道进行分流接入罐体内部；
S2，进水管中的污水进入罐体首先接触第一滤网左右两侧的细滤网进行过滤，左右两侧流水对中流时通过中间粗滤网进行二次过滤，且细滤网下方的污水通过斜坡同时将水流集中对中流向；
S3，当水流集中对中向下流落至触碰传动桨时可带动传动桨进行转动，通过传动带可带动第一连杆转动，拉动第二连杆进行左右移动，当第二连杆带动清理板左右移动时可对第一滤网上表面堆积物进行推开，防止污水杂质堵塞第一滤网；
S4，第二滤网对污水进行二次过滤，且第二滤网通过螺钉安装于罐体内部，打开密封拉门可以对第二滤网进行拆卸清洗或者更换；
S5，从进料口可放置污水净化剂等材料，通过启动驱动电机其输出端带动第一转杆转动，进而带动传输辊转动将进料口投放的净化剂等运输至罐体内部，当第一转杆转动时带动第一锥齿轮转动，进而齿纹连接的第二锥齿轮同时转动带动第二转杆，带动搅拌杆转动使得过滤后的污水与净化剂进行充分搅拌反应去除污水杂质；
S6，打开出水口阀门排出处理后的污水。
采用上述技术方案，通过多重滤网对污水进行过滤，同时通过水流提供动力清洁滤网防止堵塞，同时设置可拆卸滤网便于维护清洗更换，同时可添加净化剂提高无数净化效率。
与现有技术相比，本发明的有益效果是：该便于维护的污水处理罐及其污水处理方法，
1、设置有进水管设置双管道进行过滤分流，所述进水管底部分为左右两个管道，且两个管道底端均贯穿于罐体上表面左右两边，并且两个管道对进水管起到分流作用，所述进水管底端均对准下方第一滤网左右两侧，且第一滤网左右两侧为细滤网，并且第一滤网中间开设有粗滤网，污水处理罐通过进水管排放污水进入罐体，设置为两个管道进入便于对污水起到分流作用，防止污水流速过快导致大体积的杂质破坏罐体内部设施，保证其使用寿命，进水管中的污水进入罐体首先接触第一滤网左右两侧的细滤网进行过滤，左右两侧流水对中流时通过中间粗滤网进行二次过滤，且细滤网下方的污水通过斜坡同时将水流集中对中流向，；
2、设置有防滤网堵塞的节能清洁板，所述罐体内部中间左右两边均通过转轴连接安装有传动桨，且转轴连接于罐体内部前后壁，并且传动桨位于斜坡下端通过水流带动构成转动结构，所述传动桨连接转轴上方均竖直连接安装有传动带，且传动带上端通过转轴连接安装有第一连杆，并且转轴连接于罐体内部前后侧，所述第一连杆活动连接安装有第二连杆，且第二连杆末端连接安装有清理板构成左右往复移动结构，当第一连杆转动拉动第二连杆进行左右移动，当第二连杆带动清理板左右移动时可对第一滤网上表面堆积物进行推开，防止污水杂质堵塞第一滤网影响水流处理；
3、设置有添加净化剂充分搅拌净化污水结构，所述罐体右侧下方外部固定安装有驱动电机，且驱动电机左侧输出端连接安装有第一转杆，所述第一转杆左端固定连接安装传输辊，且传输辊贯穿于罐体左侧连接于进料口内部构成转动运输结构，所述第一转杆中间外侧固定安装有第一锥齿轮，且第一锥齿轮上端右侧齿纹连接安装有第二锥齿轮，所述第二锥齿轮上端连接于连接板底端，且第二锥齿轮上端连接安装有第二转杆，并且第二转杆外径固定安装有若干搅拌杆构成转动搅拌结构，从进料口可放置污水净化剂等材料，通过启动驱动电机其输出端带动第一转杆转动，进而带动传输辊转动将进料口投放的净化剂等运输至罐体内部，搅拌杆转动从而对污水进行进一步处理，使得过滤后的污水与净化剂进行充分搅拌反应，去除污水杂质，提高污水净化效率。
（发明人：贺挺挺;钱燕;张云其;贺超挺;梁发明）
