公布日：2024.03.05
申请日：2024.01.23
分类号：C02F1/38(2023.01)I;C02F11/00(2006.01)I;B01D21/24(2006.01)I;C02F103/34(2006.01)N
摘要
本发明涉及污泥分离技术领域，且公开了一种煤化工污水处理用污泥分离装置，包括主体和储液装置，储液装置设置在主体下方，主体顶部开设有转槽，还包括离心机构，离心机构设置在主体内部，离心机构包括有套架，套架转动连接在主体顶部外壁，套架底部中心处固定连接有固液离心筒。本发明通过托架带动限厚管在固液离心筒内部上升，且使漏水口上升到固液离心筒的内部，在固液离心筒停止转动时，固液离心筒内壁的污泥沉积物会因为湿度较大粘连度较低而出现倒塌的现象，使其包裹在限厚管的外壁，避免导致污泥沉积物层覆盖在离心机的底面，同时固液离心筒内部遗留的液体会在固液离心筒底部通过漏水口流入限厚管内部，从而流出固液离心筒。
权利要求书
1.一种煤化工污水处理用污泥分离装置，包括主体（1）和储液装置（104），所述储液装置（104）设置在主体（1）下方，所述主体（1）顶部开设有转槽（105），其特征在于，还包括：离心机构（3），所述离心机构（3）设置在主体（1）内部，所述离心机构（3）包括有套架（302），所述套架（302）转动连接在主体（1）顶部外壁，所述套架（302）底部中心处固定连接有固液离心筒（301）；限厚机构（4），所述限厚机构（4）设置在固液离心筒（301）内部，所述限厚机构（4）包括有三个液压升降杆二（401），三个所述液压升降杆二（401）固定连接在主体（1）内壁，三个所述液压升降杆二（401）输出端固定连接有托架（402），所述托架（402）顶部中心处固定连接有限厚管（403）；推动机构（5），所述推动机构（5）设置在固液离心筒（301）内部，所述推动机构（5）包括有推板（506），所述推板（506）滑动连接在固液离心筒（301）内部，所述推板（506）底部固定连接有三个连接杆（505）。
2.根据权利要求1所述的一种煤化工污水处理用污泥分离装置，其特征在于：所述主体（1）顶部和底部贯通，所述主体（1）外壁固定连接有延长架（101），所述延长架（101）底部固定连接有四个支撑腿（102），所述储液装置（104）直径大于主体（1），所述主体（1）外壁靠近储液装置（104）的一处开设有活动孔（103）。
3.根据权利要求2所述的一种煤化工污水处理用污泥分离装置，其特征在于：所述延长架（101）顶部设置有传动机构（2），所述传动机构（2）包括有两个液压升降杆一（201），两个所述液压升降杆一（201）输出端固定连接有电机（202），所述电机（202）输出端固定连接有连接封闭盖（203），所述连接封闭盖（203）底部与固液套架（302）顶部相抵，所述连接封闭盖（203）底部固定连接有堵块（205），所述连接封闭盖（203）底部固定连接有五个连接卡块（204），五个所述连接卡块（204）以连接封闭盖（203）为中心对称分布。
4.根据权利要求3所述的一种煤化工污水处理用污泥分离装置，其特征在于：所述离心机构（3）还包括转环（303），所述转环（303）固定连接在套架（302）底部，且所述转环（303）与转槽（105）内壁转动连接，所述套架（302）顶部开设有五个收缩槽（304），五个所述收缩槽（304）以套架（302）为中心圆周阵列，五个所述收缩槽（304）底部内壁均固定连接有两个弹簧（305）。
5.根据权利要求4所述的一种煤化工污水处理用污泥分离装置，其特征在于：两个所述弹簧（305）顶部固定连接有压块（306），所述压块（306）与收缩槽（304）内壁滑动连接，所述压块（306）顶部与连接卡块（204）底部相抵，所述固液离心筒（301）设置在主体（1）内部，所述固液离心筒（301）顶部开设有入料口，并且所述堵块（205）外壁与固液离心筒（301）顶部的入料口插接。
6.根据权利要求5所述的一种煤化工污水处理用污泥分离装置，其特征在于：所述限厚机构（4）还包括两个漏水口（404），两个所述漏水口（404）以限厚管（403）为中心对称分布，每个所述液压升降杆二（401）分布在美凌格液压升降杆三（501）之间，所述托架（402）顶部与固液离心筒（301）底部相抵，所述限厚管（403）滑动贯穿固液离心筒（301）底部。
7.根据权利要求6所述的一种煤化工污水处理用污泥分离装置，其特征在于：所述推板（506）与限厚管（403）外壁滑动连接，所述推动机构（5）还包括三个液压升降杆三（501），三个所述液压升降杆三（501）固定连接在主体（1）内壁，三个所述液压升降杆三（501）输出端固定连接有托环（502）。
8.根据权利要求7所述的一种煤化工污水处理用污泥分离装置，其特征在于：所述托环（502）顶部开设有嵌合槽（503），三个所述连接杆（505）底部固定连接有嵌合环（504），所述嵌合环（504）顶部与转环（303）底部相抵，所述嵌合环（504）底部与嵌合槽（503）内部相嵌，所述连接杆（505）滑动贯穿固液离心筒（301）底部。
9.根据权利要求8所述的一种煤化工污水处理用污泥分离装置，其特征在于：所述主体（1）内部设置有刮除机构（6），所述刮除机构（6）包括有控制把手（601），所述控制把手（601）滑动连接在活动孔（103）内壁，所述控制把手（601）位于主体（1）内部的一侧固定连接有连接环（602），所述连接环（602）顶部固定连接有三个膨胀刮刃（603），三个所述膨胀刮刃（603）以连接环（602）为中心圆周阵列，所述连接环（602）外壁与主体（1）内壁相抵。
发明内容
本发明的目的在于提供一种煤化工污水处理用污泥分离装置，以解决上述背景技术中提出的问题。
为解决上述技术问题，本发明是通过以下技术方案实现的：

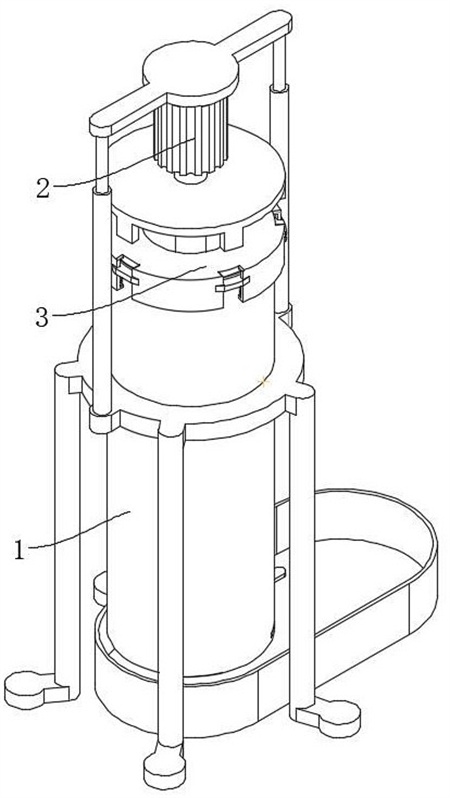

本发明为一种煤化工污水处理用污泥分离装置，包括主体和储液装置，储液装置设置在主体下方，主体顶部开设有转槽，还包括：
离心机构，离心机构设置在主体内部，离心机构包括有套架，套架转动连接在主体顶部外壁，套架底部中心处固定连接有固液离心筒；
限厚机构，限厚机构设置在固液离心筒内部，限厚机构包括有三个液压升降杆二，三个液压升降杆二固定连接在主体内壁，三个液压升降杆二输出端固定连接有托架，托架顶部中心处固定连接有限厚管；
推动机构，推动机构设置在固液离心筒内部，推动机构包括有推板，推板滑动连接在固液离心筒内部，推板底部固定连接有三个连接杆。
进一步地，主体顶部和底部贯通，主体外壁固定连接有延长架，延长架底部固定连接有四个支撑腿，储液装置直径大于主体，主体外壁靠近储液装置的一处开设有活动孔。
进一步地，延长架顶部设置有传动机构，传动机构包括有两个液压升降杆一，两个液压升降杆一输出端固定连接有电机，电机输出端固定连接有连接封闭盖，连接封闭盖底部与固液套架顶部相抵，连接封闭盖底部固定连接有堵块，连接封闭盖底部固定连接有五个连接卡块，五个连接卡块以连接封闭盖为中心对称分布。
进一步地，离心机构还包括转环，转环固定连接在套架底部，且转环与转槽内壁转动连接，套架顶部开设有五个收缩槽，五个收缩槽以套架为中心圆周阵列，五个收缩槽底部内壁均固定连接有两个弹簧。
进一步地，两个弹簧顶部固定连接有压块，压块与收缩槽内壁滑动连接，压块顶部与连接卡块底部相抵，固液离心筒设置在主体内部，固液离心筒顶部开设有入料口，并且堵块外壁与固液离心筒顶部的入料口插接。
进一步地，限厚机构还包括两个漏水口，两个漏水口以限厚管为中心对称分布，每个液压升降杆二分布在美凌格液压升降杆三之间，托架顶部与固液离心筒底部相抵，限厚管滑动贯穿固液离心筒底部。
进一步地，推板与限厚管外壁滑动连接，推动机构还包括三个液压升降杆三，三个液压升降杆三固定连接在主体内壁，三个液压升降杆三输出端固定连接有托环。
进一步地，托环顶部开设有嵌合槽，三个连接杆底部固定连接有嵌合环，嵌合环顶部与转环底部相抵，嵌合环底部与嵌合槽内部相嵌，连接杆滑动贯穿固液离心筒底部。
进一步地，主体内部设置有刮除机构，刮除机构包括有控制把手，控制把手滑动连接在活动孔内壁，控制把手位于主体内部的一侧固定连接有连接环，连接环顶部固定连接有三个膨胀刮刃，三个膨胀刮刃以连接环为中心圆周阵列，连接环外壁与主体内壁相抵。
本发明具有以下有益效果：
（1）本发明快分离结束时，分离的污泥沉积物会贴在固液离心筒内壁，启动液压升降杆二通过托架带动限厚管在固液离心筒内部上升，且使漏水口上升到固液离心筒的内部，在固液离心筒停止转动时，固液离心筒内壁的污泥沉积物会因为湿度较大粘连度较低而出现倒塌的现象，使其包裹在限厚管的外壁，避免导致污泥沉积物层覆盖在离心机的底面，同时固液离心筒内部遗留的液体会在固液离心筒底部通过漏水口流入到限厚管内部，从而流出固液离心筒。
（2）本发明固液离心筒静止后，通过液压升降杆三带动托环上升，使嵌合槽套在嵌合环外壁，从而带动连接杆和推板在固液离心筒内部上升，将污泥沉积物推到固液离心筒的顶部，从而便于将固液离心筒底部的污泥沉积物移动到主体顶部进行清理，避免导致难以取出的污泥沉积物在固液离心筒的内部积累而导致该装置出现固液离心筒转速不稳定、噪音增加、振动加剧等问题的机率，同时通过推板将污泥沉积物推出固液离心筒后，推出的污泥沉积物会失去与固液离心筒内壁挤压的力，从而会分散到主体两边放置的收集装置内部，提高了该装置的实用性。
（3）本发明将煤化工污水加入固液离心筒内部后，通过液压升降杆一带动电机下降，使连接封闭盖和堵块对固液离心筒顶部开设的入口进行封闭，在连接封闭盖下降时，通过连接卡块与压块顶部相抵，带动收缩槽在收缩槽内部滑动，同时对弹簧进行压缩，从而使连接卡块卡在收缩槽的内部，通过电机带动连接封闭盖旋转同时带动套架和固液离心筒在主体内部进行旋转，对内部的煤化工污水进行离心固液分离，将液体通过固液离心筒内部设置的结构甩入主体内部，从而使液体随着主体的内壁滴落在储液装置内部进行收集，避免污水对外部环境造成污染。
（4）本发明通过压块对收缩槽的顶部进行遮盖，避免对固液离心筒内部的污泥沉积物进入到收缩槽内部而造成堵塞的现象，当该装置在清理时，可以通过控制控制把手在活动孔内部活动，通过膨胀刮刃带动三个膨胀刮刃在主体内壁转动，从而对主体内部进行刮除清理，提高了该装置的实用性。
当然，实施本发明的任一产品并不一定需要同时达到以上的所有优点。
（发明人：郑辉;伊海;孙雄飞;孙彤梅;王佳林;庆朋辉;李丹;侯量）
