公布日：2024.02.20
申请日：2024.01.17
分类号：C02F1/00(2023.01)I;C02F1/52(2023.01)I;B01D33/073(2006.01)I;B01D33/46(2006.01)I
摘要
本发明涉及污水处理技术领域，且公开了一种船舶污水深度处理系统，包括处理箱体，处理箱体内部固定安装有弧形阻隔板，处理箱体上壁固定安装有阻隔环，所述阻隔环和弧形阻隔板固定连接，阻隔环和弧形阻隔板将箱体分为两个空间，本发明通过将处理箱体分为两个空间，左侧用于加入药剂进行反应，反应时通过密封机构可将开口进行密封，将反应过程产生的沉淀阻隔在左侧，反应过程中通过过滤网筒可将较大的杂质阻隔在过滤网筒外侧，控制过滤网筒转动，以及转动机构配合，可将过滤网筒外侧的杂质进行刮除清理，传送机构控制过滤网筒转动时，还可将过滤网筒内侧的生成的沉淀通过出口传送至过滤网筒外侧，便于将过滤网筒上附着的杂质沉淀进行处理。
权利要求书

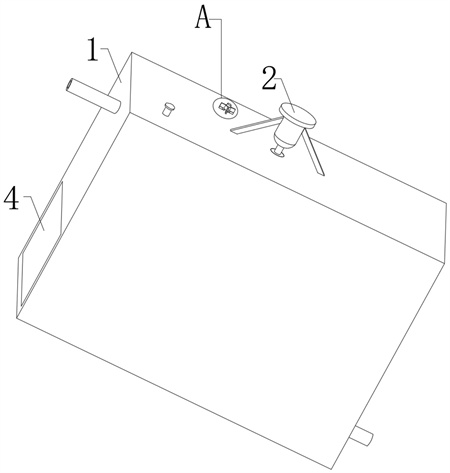

1.一种船舶污水深度处理系统，包括处理箱体（1），其特征在于，所述处理箱体（1）内部固定安装有弧形阻隔板（24），所述处理箱体（1）上壁固定安装有阻隔环（6），所述阻隔环（6）和弧形阻隔板（24）固定连接，所述阻隔环（6）和弧形阻隔板（24）将处理箱体（1）分为两个空间，所述阻隔环（6）下端转动连接有过滤网筒（7），所述过滤网筒（7）位于弧形阻隔板（24）内侧，所述弧形阻隔板（24）一侧开设有开口（9），所述开口（9）处设置有密封机构，所述处理箱体（1）底部开设有圆形槽（11），所述密封机构下端与圆形槽（11）转动连接，所述处理箱体（1）内转动设置有对过滤网筒（7）外侧进行清理的转动机构，所述圆形槽（11）内转动设置有对过滤网筒（7）内侧进行清理的传送机构，所述阻隔环（6）远离弧形阻隔板（24）一侧开设有出口（5），所述处理箱体（1）上端固定安装有电机（2），所述电机（2）与传送机构上端固定连接，所述传送机构位于圆形槽（11）处设置有控制密封机构移动的连接机构，所述连接机构用于控制开口（9）的密封状态，所述密封机构包括开设在弧形阻隔板（24）内侧的弧形滑口（23），所述弧形滑口（23）位于开口（9）的一侧，所述弧形滑口（23）内滑动连接有弧形密封板（10），所述圆形槽（11）内壁转动连接有圆环（19），所述弧形密封板（10）下端与圆环（19）上端固定连接，所述传送机构包括与电机（2）输出端固定连接的往复组件（3），所述往复组件（3）包括丝杆（301），所述丝杆（301）下端固定安装有螺旋送料器（302），所述往复组件（3）外侧螺纹套设有网状斜板（8），所述网状斜板（8）与丝杆（301）和螺旋送料器（302）外侧均为螺纹连接，所述处理箱体（1）上壁固定安装有与网状斜板（8）滑动连接的限位杆（15），所述螺旋送料器（302）下端位于圆形槽（11）内固定套设有倒锥形圆型密封板（27），所述倒锥形圆型密封板（27）下端固定连接有与圆形槽（11）底部转动连接的内环（13），所述倒锥形圆型密封板（27）上端与过滤网筒（7）下端固定连接，所述倒锥形圆型密封板（27）外侧与圆环（19）内侧转动连接，所述转动机构包括与处理箱体（1）底部转动连接的圆杆（22），所述圆杆（22）外侧固定设置有多组伸缩刮除机构，所述圆杆（22）上端位于处理箱体（1）上方，所述圆杆（22）上端滑动设置有连接环（28），所述连接环（28）外侧设置有多组插块（29），所述处理箱体（1）上端开设有多组与插块（29）连接的插口（30），所述伸缩刮除机构包括与圆杆（22）外侧固定连接的连接壳体（25），所述连接壳体（25）外端滑动连接有刮板（31），所述刮板（31）与连接壳体（25）之间固定设置有第一弹簧（26），所述刮板（31）外端为弧形设置，所述连接机构包括开设在圆形槽（11）外侧的弧形槽（16），所述弧形槽（16）内滑动连接有与圆环（19）固定连接的滑板（20），所述滑板（20）与弧形槽（16）之间设置有第二弹簧（21），所述圆环（19）内侧开设有连接槽（18），所述连接槽（18）内滑动连接有弧形块（17），所述弧形块（17）与连接槽（18）之间固定设置有第三弹簧（12），所述内环（13）外侧固定连接有推杆（14）。
2.根据权利要求1所述的一种船舶污水深度处理系统，其特征在于，所述圆杆（22）转动时过滤网筒（7）外侧与一个刮板（31）接触。
3.根据权利要求1所述的一种船舶污水深度处理系统，其特征在于，所述处理箱体（1）一侧设置有密封门体（4）。
发明内容
针对现有技术的不足，本发明提供了一种船舶污水深度处理系统，解决目前现有的污水在药剂处理后，不便于将杂质沉淀进行处理而影响后续污水再次净化等处理的问题。
为实现上述目的，本发明提供如下技术方案：一种船舶污水深度处理系统，包括处理箱体，所述处理箱体内部固定安装有弧形阻隔板，所述处理箱体上壁固定安装有阻隔环，所述阻隔环和弧形阻隔板固定连接，所述阻隔环和弧形阻隔板将处理箱体分为两个空间，所述阻隔环下端转动连接有过滤网筒，所述过滤网筒位于弧形阻隔板内侧，所述弧形阻隔板一侧开设有开口，所述开口处设置有密封机构，所述处理箱体底部开设有圆形槽，所述密封机构下端与圆形槽转动连接，所述处理箱体内转动设置有对过滤网筒外侧进行清理的转动机构，所述圆形槽内转动设置有对过滤网筒内侧进行清理的传送机构，所述阻隔环远离弧形阻隔板一侧开设有出口，所述处理箱体上端固定安装有电机，所述电机与传送机构上端固定连接，所述传送机构位于圆形槽处设置有控制密封机构移动的连接机构，所述连接机构用于控制开口的密封状态。
优选地，所述密封机构包括开设在弧形阻隔板内侧的弧形滑口，所述弧形滑口位于开口的一侧，所述弧形滑口内滑动连接有弧形密封板，所述圆形槽内壁转动连接有圆环，所述弧形密封板下端与圆环上端固定连接。
优选地，所述传送机构包括与电机输出端固定连接的往复组件，所述往复组件包括丝杆，所述丝杆下端固定安装有螺旋送料器，所述往复组件外侧螺纹套设有网状斜板，所述网状斜板与丝杆和螺旋送料器外侧均为螺纹连接，所述处理箱体上壁固定安装有与网状斜板滑动连接的限位杆，所述螺旋送料器下端位于圆形槽内固定套设有倒锥形圆型密封板，所述倒锥形圆型密封板下端固定连接有与圆形槽底部转动连接的内环，所述倒锥形圆型密封板上端与过滤网筒下端固定连接，所述倒锥形圆型密封板外侧与圆环内侧转动连接。
优选地，所述转动机构包括与处理箱体底部转动连接的圆杆，所述圆杆外侧固定设置有多组伸缩刮除机构，所述圆杆上端位于处理箱体上方，所述圆杆上端滑动设置有连接环，所述连接环外侧设置有多组插块，所述处理箱体上端开设有多组与插块连接的插口。
优选地，所述伸缩刮除机构包括与圆杆外侧固定连接的连接壳体，所述连接壳体外端滑动连接有刮板，所述刮板与连接壳体之间固定设置有第一弹簧，所述刮板外端为弧形设置。
优选地，所述圆杆转动时过滤网筒外侧与一个刮板接触。
优选地，所述连接机构包括开设在圆形槽外侧的弧形槽，所述弧形槽内滑动连接有与圆环固定连接的滑板，所述滑板与弧形槽之间设置有第二弹簧，所述圆环内侧开设有连接槽，所述连接槽内滑动连接有弧形块，所述弧形块与连接槽之间固定设置有第三弹簧，所述内环外侧固定连接有推杆。
优选地，所述处理箱体一侧设置有密封门体。
与现有技术对比，本发明具备以下有益效果：
1、本发明通过在处理箱体内设置阻隔环和弧形阻隔板，将处理箱体分为两个空间，左侧用于加入药剂进行反应处理，反应时通过密封机构可将弧形阻隔板的开口进行密封，将反应过程产生的沉淀阻隔在左侧，反应过程中通过过滤网筒可将较大的杂质阻隔在过滤网筒外侧，控制过滤网筒转动，以及转动机构配合，可将过滤网筒外侧的杂质进行刮除清理，防止堵塞，传送机构控制过滤网筒转动时，还可将过滤网筒内侧的生成的沉淀通过出口传送至过滤网筒外侧，便于将过滤网筒上附着的杂质沉淀进行处理，不会影响后续工作。
2、本发明通过在电机输出端的往复组件外侧螺纹套设网状斜板，启动电机转动时，可通过网状斜板将生成的沉淀通过出口传送至过滤网筒一侧，对过滤网筒内侧依附的沉淀杂质除去，通过网状斜板移动还可加速污水与药剂混合，往复组件转动时还会带动过滤网筒处于转动的状态，避免其外侧附着杂质影响污水进入过滤网筒内侧。
3、本发明在圆杆外侧的连接壳体内滑动连接刮板，刮板与连接壳体之间固定设置有第一弹簧，通过刮板与转动的过滤网筒外侧接触，可将过滤网筒外侧附着的杂质刮下，且在转动圆杆更换刮板时，会推动刮板在连接壳体内滑动，可将刮板外侧的杂质除去。
（发明人：王楠;高清军;徐鑫;姬洪亮;杨秀妍;杨细根）
