公布日：2023.08.29
申请日：2023.05.23
分类号：C02F1/00(2023.01)I;B01D35/30(2006.01)I;C02F103/10(2006.01)N
摘要
本发明公开了一种矿山废水过滤装置，涉及废水过来领域，包括内部通过上固定板和下固定板设置有滤芯的壳体，壳体上设置有进水管和出水管，下固定板上设置有用于连通滤芯与进水管的进水孔，上固定板上设置有超压弹起机构，上固定板设置有供滤芯弹起而与下固定板脱离的弹出孔，超压弹起机构通过压力密封板与滤芯连接，压力密封板借助于超压弹起机构而将弹出孔密封，且超压弹起机构用于在滤芯内的水压过高时使压力密封板带动滤芯弹起，以使滤芯底部与下固定板脱离，以避免滤芯堵塞问题未及时解决而存在的造成滤芯、过滤器及管道损坏的隐患。
权利要求书

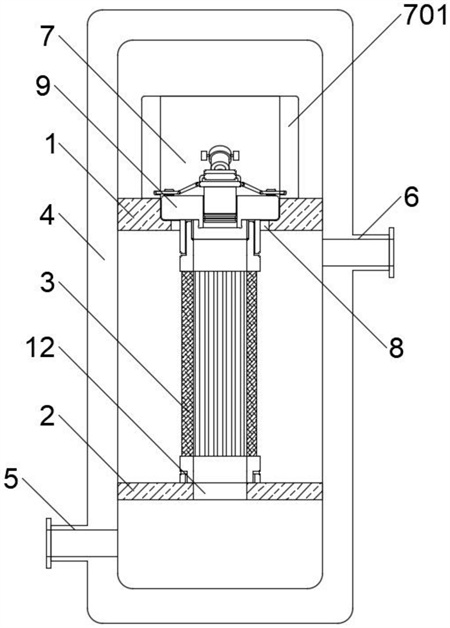

1.一种矿山废水过滤装置，包括内部通过上固定板(1)和下固定板(2)设置有滤芯(3)的壳体(4)，所述壳体(4)上设置有进水管(5)和出水管(6)，所述下固定板(2)上设置有用于连通所述滤芯(3)与所述进水管(5)的进水孔(12)，其特征在于，所述上固定板(1)上设置有超压弹起机构(7)，所述上固定板(1)设置有供滤芯(3)弹起而与下固定板(2)脱离的弹出孔(8)，所述超压弹起机构(7)通过压力密封板(9)与滤芯(3)连接，所述压力密封板(9)借助于所述超压弹起机构(7)而将所述弹出孔(8)密封，且所述超压弹起机构(7)用于在滤芯(3)内的水压过高时使所述压力密封板(9)带动滤芯(3)弹起。
2.根据权利要求1所述的一种矿山废水过滤装置，其特征在于，所述超压弹起机构(7)包括导向圆筒(701)、活塞(702)、反馈连杆(703)、铰接连杆(704)、滑动爪(705)和阻力组件(706)，所述导向圆筒(701)设置在所述压力密封板(9)的顶部，所述压力密封板(9)的轴心处设置有进水孔(12)，所述反馈连杆(703)通过所述活塞(702)与所述进水孔(12)滑动密封插接，所述反馈连杆(703)侧面与所述铰接连杆(704)铰接，所述滑动爪(705)与所述压力密封板(9)顶部贴合并滑动连接，所述导向圆筒(701)的内壁上设置有供所述滑动爪(705)插入以将所述压力密封板(9)锁定的卡槽(10)，所述阻力组件(706)与所述压力反馈连杆(703)铰接。
3.根据权利要求2所述的一种矿山废水过滤装置，其特征在于，所述阻力组件(706)包括螺纹连杆(7061)、套筒(7062)和阻力弹簧(7063)，所述螺纹连杆(7061)的一端通过与所述反馈连杆(703)铰接，且所述螺纹连杆(7061)的另一端与所述套筒(7062)滑动插接，所述套筒(7062)与所述导向圆筒(701)铰接，所述阻力弹簧(7063)套设在所述螺纹连杆(7061)上，所述阻力弹簧(7063)通过阻止所述螺纹连杆(7061)向所述套筒(7062)内进行移动而对所述反馈连杆(703)施加阻力。
4.根据权利要求3所述的一种矿山废水过滤装置，其特征在于，所述螺纹连杆(7061)上套设有阻力调节螺母(11)，所述螺纹连杆(7061)的侧面设置有与所述阻力调节螺母(11)相配合的螺纹，所述阻力弹簧(7063)的两端分别与所述阻力调节螺母(11)及所述套筒(7062)抵接。
5.根据权利要求3所述的一种矿山废水过滤装置，其特征在于，所述螺纹连杆(7061)、套筒(7062)和阻力弹簧(7063)组成弹簧伸缩杆，所述弹簧伸缩杆的所述螺纹连杆(7061)所在的一端在所述滑动爪(705)脱离所述卡槽(10)时向上倾斜，以使所述弹簧伸缩杆辅助携带有滤芯(3)的所述压力密封板(9)进行弹起，并对弹起的所述压力密封板(9)进行支撑固定。
6.根据权利要求2所述的一种矿山废水过滤装置，其特征在于，所述滑动爪(705)和所述卡槽(10)均围绕所述反馈连杆(703)等间隔设置有至少两个。
7.根据权利要求5所述的一种矿山废水过滤装置，其特征在于，所述弹簧伸缩杆围绕所述反馈连杆(703)等间隔设置有至少两个。
8.根据权利要求5所述的一种矿山废水过滤装置，其特征在于，相邻所述弹簧伸缩杆关于所述滑动爪(705)相互对称。
发明内容
本发明的目的在于提供一种矿山废水过滤装置，以解决现有技术中导致的上述缺陷。
一种矿山废水过滤装置，包括内部通过上固定板和下固定板设置有滤芯的壳体，所述壳体上设置有进水管和出水管，所述下固定板上设置有用于连通所述滤芯与所述进水管的进水孔，所述上固定板上设置有超压弹起机构，所述上固定板设置有供滤芯弹起而与下固定板脱离的弹出孔，所述超压弹起机构通过压力密封板与滤芯连接，所述压力密封板借助于所述超压弹起机构而将所述弹出孔密封，且所述超压弹起机构用于在滤芯内的水压过高时使所述压力密封板带动滤芯弹起。
优选的，所述超压弹起机构包括导向圆筒、活塞、反馈连杆、铰接连杆、滑动爪和阻力组件，所述导向圆筒设置在所述压力密封板的顶部，所述压力密封板的轴心处设置有进水孔，所述反馈连杆通过所述活塞与所述进水孔滑动密封插接，所述反馈连杆侧面与所述铰接连杆铰接，所述滑动爪与所述压力密封板顶部贴合并滑动连接，所述导向圆筒的内壁上设置有供所述滑动爪插入以将所述压力密封板锁定的卡槽，所述阻力组件与所述压力反馈连杆铰接；
优选的，所述阻力组件包括螺纹连杆、套筒和阻力弹簧，所述螺纹连杆的一端通过与所述反馈连杆铰接，且所述螺纹连杆的另一端与所述套筒滑动插接，所述套筒与所述导向圆筒铰接，所述阻力弹簧套设在所述螺纹连杆上，所述阻力弹簧通过阻止所述螺纹连杆向所述套筒内进行移动而对所述反馈连杆施加阻力。
优选的，所述螺纹连杆上套设有阻力调节螺母，所述螺纹连杆的侧面设置有与所述阻力调节螺母相配合的螺纹，所述阻力弹簧的两端分别与所述阻力调节螺母及所述套筒抵接。
优选的，所述螺纹连杆、套筒和阻力弹簧组成弹簧伸缩杆，所述弹簧伸缩杆的所述螺纹连杆所在的一端在所述滑动爪脱离所述卡槽时向上倾斜，以使所述弹簧伸缩杆辅助携带有滤芯的所述压力密封板进行弹起，并对弹起的所述压力密封板进行支撑固定。
优选的，所述滑动爪和所述卡槽均围绕所述反馈连杆等间隔设置有至少两个。
优选的，所述弹簧伸缩杆围绕所述反馈连杆等间隔设置有至少两个。
优选的，相邻所述弹簧伸缩杆关于所述滑动爪相互对称。
本发明的优点在于：
本发明通过超压弹起机构对滤芯内的水压进行反馈，并在滤芯内的水压达到限值时通过压力密封板带动滤芯插入弹起孔，以使滤芯底部与下固定板脱离，以避免滤芯堵塞问题未及时解决而存在的造成滤芯、过滤器及管道损坏的隐患。
（发明人：闫浩;施维）
