公布日：2023.08.29
申请日：2023.01.13
分类号：C02F1/12(2023.01)I;C02F1/04(2023.01)I
摘要
本发明公开了一种用于高盐废水的喷雾干燥处理装置，包括干燥塔，所述干燥塔的内部设有用于高盐废水喷雾干燥处理的干燥腔，且干燥塔的顶部安装有盖板，盖板的两侧与内部两端设有用于盖板拆卸的拆装结构，所述盖板的底部两端固定连接有卡块，且干燥塔的顶部表面两端开设有用于卡块连接的卡槽，卡槽的内部卡接有卡块，所述盖板的底部两端周边固定安装有用于干燥塔侧面贴合的卡板，卡板的一侧设有螺栓；通过设置盖板、卡块、卡槽、卡板、螺栓和螺栓孔等部件，从而便于提高盖板与干燥塔安装的稳定性，且也能够使盖板快速脱离于干燥塔，以便对干燥塔的内部清理，进而使后续高盐废水处理时的效果大大提高。
权利要求书

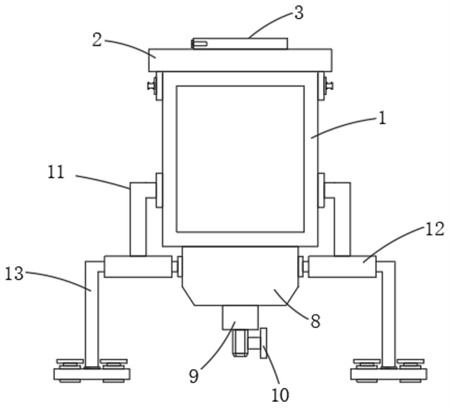

1.一种用于高盐废水的喷雾干燥处理装置，包括干燥塔(1)，其特征在于：所述干燥塔(1)的内部设有用于高盐废水喷雾干燥处理的干燥腔(5)，且干燥塔(1)的顶部安装有盖板(2)，盖板(2)的两侧与内部两端设有用于盖板(2)拆卸的拆装结构，拆装结构包括卡块(14)、卡槽(15)、卡板(16)、螺栓(17)和螺栓孔(18)，所述盖板(2)的底部两端固定连接有卡块(14)，且干燥塔(1)的顶部表面两端开设有用于卡块(14)连接的卡槽(15)，卡槽(15)的内部卡接有卡块(14)，所述盖板(2)的底部两端周边固定安装有用于干燥塔(1)侧面贴合的卡板(16)，卡板(16)的一侧设有螺栓(17)，所述干燥塔(1)的两侧上方表面开设有用于螺栓(17)连接的螺栓孔(18)，且螺栓(17)贯穿卡板(16)的一端螺纹连接于螺栓孔(18)的内部。
2.根据权利要求1所述的一种用于高盐废水的喷雾干燥处理装置，其特征在于：所述干燥腔(5)的内部两侧固定安装有用于高盐废水喷出的雾化喷头(6)，所述干燥腔(5)内的底部设有用于高盐废水干燥处理后流出的出口(7)。
3.根据权利要求1所述的一种用于高盐废水的喷雾干燥处理装置，其特征在于：所述干燥塔(1)的底部中心固定连接有连接座(8)，且连接座(8)的底部固定安装有用于高盐废水排放的排放管(9)，所述排放管(9)的一侧固定安装有用于高盐废水排放时打开或关闭的阀门(10)。
4.根据权利要求1所述的一种用于高盐废水的喷雾干燥处理装置，其特征在于：所述盖板(2)的顶部中心固定安装有可移动密封盖(3)，且盖板(2)的内部中心开设有用于干燥腔(5)内部观察的通孔(4)。
5.根据权利要求2所述的一种用于高盐废水的喷雾干燥处理装置，其特征在于：所述干燥塔(1)的两侧下方固定连接有用于干燥塔(1)支撑端固定的支撑杆(11)，且支撑杆(11)的一端固定安装到支撑座(12)上。
6.根据权利要求3所述的一种用于高盐废水的喷雾干燥处理装置，其特征在于：所述连接座(8)的两侧固定安装有用于干燥塔(1)整体支撑的支架(13)，且支架(13)的顶部一端设有支撑座(12)。
7.根据权利要求6所述的一种用于高盐废水的喷雾干燥处理装置，其特征在于：所述支架(13)的底部固定安装有安装座(19)，且安装座(19)的顶部两端安装有用于按钮(21)放置安装的连接块(20)。
8.根据权利要求7所述的一种用于高盐废水的喷雾干燥处理装置，其特征在于：所述连接块(20)的顶部活动安装有按钮(21)，按钮(21)的一端固定连接有复位弹簧(22)，且复位弹簧(22)的一端固定连接有用于地面稳定固定的吸板(23)。
发明内容
本发明的目的在于提供一种用于高盐废水的喷雾干燥处理装置，通过设置盖板、卡块、卡槽、卡板、螺栓和螺栓孔等部件，从而便于提高盖板与干燥塔安装的稳定性，且也能够使盖板快速脱离于干燥塔，以便对干燥塔的内部进行清理，进而使后续高盐废水处理时的效果大大提高。
以解决上述背景技术中提出现有技术中不便对其内部进行清理，从而降低后续废水干燥处理时的效果的问题。
为实现上述目的，本发明采用了如下技术方案：
一种用于高盐废水的喷雾干燥处理装置，包括干燥塔，所述干燥塔的内部设有用于高盐废水喷雾干燥处理的干燥腔，且干燥塔的顶部安装有盖板，盖板的两侧与内部两端设有用于盖板拆卸的拆装结构，拆装结构包括卡块、卡槽、卡板、螺栓和螺栓孔，所述盖板的底部两端固定连接有卡块，且干燥塔的顶部表面两端开设有用于卡块连接的卡槽，卡槽的内部卡接有卡块，所述盖板的底部两端周边固定安装有用于干燥塔侧面贴合的卡板，卡板的一侧设有螺栓，所述干燥塔的两侧上方表面开设有用于螺栓连接的螺栓孔，且螺栓贯穿卡板的一端螺纹连接于螺栓孔的内部。
优选的，所述干燥腔的内部两侧固定安装有用于高盐废水喷出的雾化喷头，所述干燥腔内的底部设有用于高盐废水干燥处理后流出的出口。
优选的，所述干燥塔的底部中心固定连接有连接座，且连接座的底部固定安装有用于高盐废水排放的排放管，所述排放管的一侧固定安装有用于高盐废水排放时打开或关闭的阀门。
优选的，所述盖板的顶部中心固定安装有可移动密封盖，且盖板的内部中心开设有用于干燥腔内部观察的通孔。
优选的，所述干燥塔的两侧下方固定连接有用于干燥塔支撑端固定的支撑杆，且支撑杆的一端固定安装到支撑座上。
优选的，所述连接座的两侧固定安装有用于干燥塔整体支撑的支架，且支架的顶部一端设有支撑座。
优选的，所述支架的底部固定安装有安装座，且安装座的顶部两端安装有用于按钮放置安装的连接块。
优选的，所述连接块的顶部活动安装有按钮，按钮的一端固定连接有复位弹簧，且复位弹簧的一端固定连接有用于地面稳定固定的吸板。
本发明的技术效果和优点：本发明提出的一种用于高盐废水的喷雾干燥处理装置，与现有技术相比，具有以下有点：
本发明通过设置盖板、卡块、卡槽、卡板、螺栓和螺栓孔等部件，通过设置盖板，从而便于使其对干燥塔的顶部起到封闭的作用，且也便于使其拆卸对干燥塔的内部进行清理的作用；通过卡块与卡槽等部件配合使用，从而便于使盖板起到拆卸与安装的作用，且也提高盖板与干燥塔的密封性；通过卡板、螺栓和螺栓孔等部件配合使用，从而便于对盖板与干燥塔安装时，提高其安装的稳定性，且也能够使盖板快速脱离于干燥塔，以便对干燥塔的内部进行清理，进而使后续高盐废水处理时的效果大大提高。
（发明人：刘鑫;刘灿明;侯清;徐湧;陈灿龙;高松;肖丽娜;商净华）
