公布日：2024.01.23
申请日：2023.11.17
分类号：C02F9/00(2023.01)I;C02F11/121(2019.01)I;C02F1/00(2023.01)N;C02F3/06(2023.01)N;C02F101/30(2006.01)N;C02F101/16(2006.01)N
摘要
本申请涉及污水处理的领域，尤其是涉及一种溢流污水处理系统，其包括粗格栅预处理模块、SSgo固液快速分离过滤模块和曝气生物滤池模块，所述SSgo固液快速分离过滤模块的进水口连接粗格栅预处理模块的出水口，Sgo固液快速分离过滤模块的出水口连接曝气生物滤池模块的进水口，所述粗格栅预处理模块对污水进行初步过滤，所述SSgo固液快速分离过滤模块对污水进行物理分离和化学过滤，所述曝气生物滤池模块对污水进行生化过滤。本申请具有快速高效处理溢流污水的效果。
权利要求书

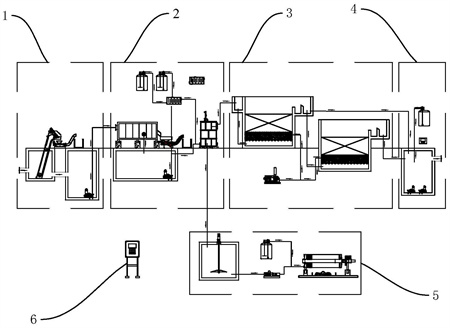

1.一种溢流污水处理系统，其特征在于：包括粗格栅预处理模块（1）、SSgo固液快速分离过滤模块（2）和曝气生物滤池模块（3），所述SSgo固液快速分离过滤模块（2）的进水口连接粗格栅预处理模块（1）的出水口，Sgo固液快速分离过滤模块的出水口连接曝气生物滤池模块（3）的进水口，所述粗格栅预处理模块（1）对污水进行初步过滤，所述SSgo固液快速分离过滤模块（2）对污水进行物理分离和化学过滤，所述曝气生物滤池模块（3）对污水进行生化过滤。
2.根据权利要求1所述的一种溢流污水处理系统，其特征在于：所述粗格栅预处理模块（1），包括粗格栅渠（11）、回转式粗格栅（12）、调蓄池（14）、螺旋压榨机（13）和调蓄池提升泵（15），所述粗格栅渠（11）设有进水口和出水口，所述回转式粗格栅（12）以75°倾角安装在渠道内，所述螺旋压榨机（13）设置在所述回转式粗格栅（12）的出料口；所述粗格栅渠（11）的出水口和所述调蓄池（14）相连，所述调蓄池提升泵（15）设置所述调蓄池（14）内。
3.根据权利要求2所述的一种溢流污水处理系统，其特征在于：所述SSgo固液快速分离过滤模块（2）包括SSgo固液快速分离设备（21）、加药装置（22）和快速过滤设备（23），所述SSgo固液快速分离设备（21）的进水口与所述调蓄池提升泵（15）的出水口连通，所述SSgo固液快速分离设备（21）的出水口与所述快速过滤设备（23）的进水口连通，并且所述加药装置（22）的出水口也与所述快速过滤设备（23）的进水口连通。
4.根据权利要求3所述的一种溢流污水处理系统，其特征在于：所述加药装置（22）包括PAC加药设备（221）、PAM加药设备（222）和管道式快速药剂混合投放装置（223），所述管道式快速药剂混合投放装置（223）的进水口与所述PAC加药设备（221）和所述PAM加药设备（222）的出水口连通，所述管道式快速药剂混合投放装置（223）的出水口与所述快速过滤设备（23）的进水口连通。
5.根据权利要求3所述的一种溢流污水处理系统，其特征在于：所述曝气生物滤池模块（3）包括曝气生物滤池CN（31）、曝气生物滤池N（32）和鼓风机（33），所述曝气生物滤池CN（31）与所述曝气生物滤池N（32）的内部构造相同，所述快速过滤设备（23）的出水口与所述曝气生物滤池CN（31）的进水口连通，所述曝气生物滤池CN（31）的出水口与所述曝气生物滤池N（32）的进水口连通，所述鼓风机（33）为所述曝气生物滤池模块（3）工作时提供空气流。
6.根据权利要求5所述的一种溢流污水处理系统，其特征在于：所述曝气生物滤池CN（31）包括长柄滤头（311）、承托层（312）、单孔膜曝气系统（313）和陶瓷滤料层（314），所述长柄滤头（311）设置在所述曝气生物滤池CN（31）的池底部，所述承托层（312）和所述陶瓷滤料层（314）依次层叠在所述长柄滤头（311）上，所述单孔膜曝气系统（313）嵌入在所述承托层（312）中并与鼓风机（33）相连接。
7.根据权利要求5所述的一种溢流污水处理系统，其特征在于：所述曝气生物滤池CN（31）设置有两个出水口，一个出水口与所述曝气生物滤池N（32）的进水口连通，另一个出水口连通外部，每个所述出水口都设置有阀门，可根据污水的污染程度选择性的打开任一个所述出水口。
8.根据权利要求1所述的一种溢流污水处理系统，其特征在于：所述溢流污水处理系统还包括消毒模块（4），所述消毒模块（4）包括接触消毒池（41）、消毒加药装置（42）和余氯在线检测仪（43），所述接触消毒池（41）的进水口与所述所述曝气生物滤池模块（3）连通，所述消毒加药装置（42）的出水口也与所述接触消毒池（41）的进水口连通，所述余氯在线检测仪（43）用于检测所述接触消毒池（41）内水的氯含量。
9.根据权利要求1所述的一种溢流污水处理系统，其特征在于：所述溢流污水处理系统还包括污泥处理模块（5），所述污泥处理模块（5）包括污泥池（51）、污泥池搅拌机（52）、污泥进料泵（53）、脱水剂加药装置（54）和污泥脱水机（55），所述溢流污水处理系统的污泥通入所述污泥池（51）之中，所述污泥池搅拌机（52）设置在所述污泥池（51）之中，所述污泥进料泵（53）的进料口与所述污泥池（51）相连，所述污泥进料泵（53）的出料口与所述脱水剂加药装置（54）的出药口连通并一同连接到所述污泥脱水机（55）。
10.根据权利要求1所述的一种溢流污水处理系统，其特征在于：所述溢流污水处理系统还包括自动控制系统（6），可独立对各个单元的电气设备进行独立控制，也可对整个处理系统进行联动控制。
发明内容
为了解决现有的溢流污水处理工艺存在处理效果不好，流程复杂的问题，本申请提供一种溢流污水处理系统。
本申请提供的一种溢流污水处理系统采用如下的技术方案：一种溢流污水处理系统，包括粗格栅预处理模块、污泥沉淀粗砂油（SludgeSedimentGritOil，简称SSgo）固液快速分离过滤模块和曝气生物滤池模块，所述SSgo固液快速分离过滤模块的进水口连接粗格栅预处理模块的出水口，Sgo固液快速分离过滤模块的出水口连接曝气生物滤池模块的进水口，所述粗格栅预处理模块对污水进行初步过滤，所述SSgo固液快速分离过滤模块对污水进行物理分离和化学过滤，所述曝气生物滤池模块对污水进行生化过滤。
通过采用上述技术方案，粗格栅预处理模块能够将污水中较大的杂物垃圾分离出来，有效防止了大杂物进入设备损坏设备的现象；SSgo固液快速分离过滤模块再进一步的处理污水，去除水中绝大部分的悬浮污染物，两者结合缩短了污水处理系统的流程链，随着流程链的缩短，系统的运行和维护也更加简便，另外的采用SSgo固液快速分离过滤模块较相关的处理技术而言，成本投入明显减小；经过粗格栅预处理模块和SSgo固液快速分离过滤模块的共同作用将污水中的悬浮污染物基本除尽，处理后的污水能够满足曝气生物滤池的使用前提，污水经过曝气生物滤池模块的生化反应过滤，污水中的有机污染物被去除，并且SSgo固液快速分离过滤模块和曝气生物滤池模块结合对污水进行处理，能够高效地去除污水中的悬浮物、有机污染物以及微量元素，而在相关的处理系统中，很少能同时高效处理这几类污染物，所以本申请具有极佳的污水处理效果。
优选的，所述粗格栅预处理模块，包括粗格栅渠、回转式粗格栅、调蓄池、螺旋压榨机和调蓄池提升泵，所述粗格栅渠设有进水口和出水口，所述回转式粗格栅以75°倾角安装在渠道内，所述螺旋压榨机设置在所述回转式粗格栅的出料口；所述粗格栅渠的出水口和所述调蓄池相连，所述调蓄池提升泵设置所述调蓄池内。
通过采用上述技术方案，污水中较大的杂物垃圾流经粗格栅渠经过回转式粗格栅的过滤和运输由出料口进入螺旋压榨机，经过螺旋压榨机压榨脱水后外运，经过处理后的污水中不含较大杂物垃圾，避免了较大杂物垃圾进入后续设备损坏设备的现象，并且经过压榨脱水后的杂物垃圾方便运输处理。
优选的，所述SSgo固液快速分离过滤模块包括SSgo固液快速分离设备、加药装置和快速过滤设备，所述SSgo固液快速分离设备的进水口与所述调蓄池提升泵的出水口连通，所述SSgo固液快速分离设备的出水口与所述快速过滤设备的进水口连通，并且所述加药装置的出水口也与所述快速过滤设备的进水口连通。
通过采用上述技术方案，SSgo固液快速分离设备选用50‒500μm孔径的高分子材质滤布作为过滤介质，并且滤布呈椭圆周形高速旋转运行能够快速分离去除处污水中的渣、砂、毛发等细小污染物；加药设备向经过SSgo固液快速分离设备处理后的污水加入污水处理药剂，污水处理药剂和污水中的悬浮物质发生反应，促使其凝聚成大颗粒沉淀下来，并且污水处理药剂还可以与污水中的有机物发生化学反应，使其分解成无害的物质；经过上述两处理过程后的污水流进快速过滤设备，快速过滤设备内置多层滤料，通过滤料拦截反应后的絮体、污染物，至此污水中的绝大部分悬浮污染物被除去。
优选的，所述加药装置包括聚合氯化铝（PolyAluminiumChloride，简称PAC）加药设备、聚丙烯酰胺（Polyacrylamide，简称PAM）加药设备和管道式快速药剂混合投放装置，所述管道式快速药剂混合投放装置的进水口与所述PAC加药设备和所述PAM加药设备的出水口连通，所述管道式快速药剂混合投放装置的出水口与所述快速过滤设备的进水口连通。
通过采用上述技术方案，PAC会与污水中的悬浮物和颗粒质斥力作用，促使其凝聚成大颗粒沉淀下来，从而达到去除污水中颗粒的作用，PAC还可以与污水中的有机物发生化学反应，使其分解成无害的物质；PAM会与污泥颗粒产生作用，使其聚集成较大的沉降团块，提高污泥的沉降速度，同时，PAM还能够起到增加污泥含水率的作用，使处理后的污泥更易于干燥和处理；PAC和PAM结合使用，分别起到去除污水中的颗粒和提高污泥沉降速度的作用，实现了对污水的高效处理；管道式快速药剂混合投放装置管道内的特殊结构可使PAC、PAM与污水反应更充分，提高药剂利用率，减少药剂投加量，以降低运行成本。
优选的，所述曝气生物滤池模块包括曝气生物滤池CN、曝气生物滤池N和鼓风机，所述曝气生物滤池CN与所述曝气生物滤池N的内部构造相同，所述快速过滤设备的出水口与所述曝气生物滤池CN的进水口连通，所述曝气生物滤池CN的出水口与所述曝气生物滤池N的进水口连通，所述鼓风机为所述曝气生物滤池模块工作时提供空气流。
通过采用上述技术方案，污水流经曝气生物滤池CN，与其中的生物膜接触发生生化反应，污水中的有机物、部分氨氮等污染物得到降解去除；再流经曝气生物滤池N，曝气生物滤池N负责进一步去除氨氮，提高出水的水质标准。
优选的，所述曝气生物滤池CN包括长柄滤头、承托层、单孔膜曝气系统和陶瓷滤料层，所述长柄滤头设置在所述曝气生物滤池CN的池底部，所述承托层和所述陶瓷滤料层依次层叠在所述长柄滤头上，所述单孔膜曝气系统嵌入在所述承托层中并与鼓风机相连接。
通过采用上述技术方案，承托层起承载作用，为生物膜的生长提供载体，单孔膜曝气系统嵌入在承托层中，并与鼓风机相连接，提供对流空气，使污水中的有机物污染物与陶瓷滤料层的生物膜发生生化反应得以降解，这样的结构设计使污水中的有机物污染物与生物膜的接触更加充分，反应更加迅速高效。
优选的，所述曝气生物滤池CN设置有两个出水口，一个出水口与所述曝气生物滤池N的进水口连通，另一个出水口连通外部，每个所述出水口都设置有阀门，可根据污水的污染程度选择性的打开任一个所述出水口。
通过采用上述技术方案，可根据污水的污染程度自主选择处理路径，当污水污染物浓度较高时，可选择依次通过曝气生物滤池CN、曝气生物滤池N进行两级处理，以满足出水要求；当污水污染物浓度较低时，可选择只通过曝气生物滤池CN，这样既能满足出水要求又能节约运行能耗。
优选的，所述溢流污水处理系统还包括消毒模块，所述消毒模块包括接触消毒池、消毒加药装置和余氯在线检测仪，所述接触消毒池的进水口与所述所述曝气生物滤池模块连通，所述消毒加药装置的出水口也与所述接触消毒池的进水口连通，所述余氯在线检测仪用于检测所述接触消毒池内水的氯含量。
通过采用上述技术方案，曝气生物滤池出水自流进入接触消毒池，消毒加药装置开启向进水中加入液体次氯酸钠药剂，与进水共同进入池内混合反应，杀灭水中致病菌，同时也可去除少量有机污染物、氨氮及色度，进一步降低水中污染物浓度，达标水排入指定地点；余氯在线检测仪可对接触消毒池内水的余氯含量进行在线监测，根据收集到的余氯数据精确指导消毒剂的投加量，在保证出水达标的同时节省药剂费用。
优选的，所述溢流污水处理系统还包括污泥处理模块，所述污泥处理模块包括污泥池、污泥池搅拌机、污泥进料泵、脱水剂加药装置和污泥脱水机，所述溢流污水处理系统的污泥通入所述污泥池之中，所述污泥池搅拌机设置在所述污泥池之中，所述污泥进料泵的进料口与所述污泥池相连，所述污泥进料泵的出料口与所述脱水剂加药装置的出药口连通并一同连接到所述污泥脱水机。
通过采用上述技术方案，经过污泥处理模块处理过后的污泥含水率小于60%，可以直接转运，再混合填埋，不需设置额外的污泥晾晒区域，节省整体规划占地。
优选的，所述溢流污水处理系统还包括自动控制系统，可独立对各个单元的电气设备进行独立控制，也可对整个处理系统进行联动控制。
通过采用上述技术方案，通过自动控制的方式实现工序的自动化执行，可以极大地提高效率，使溢流污水处理系统变得自动化、精确和高效化，从而可以让企业在现有资本投资和人力资源下获得更大的生产效益。
综上所述，本申请包括以下至少一种有益技术效果：1.采用粗格栅预处理模块、SSgo固液快速分离过滤模块和曝气生物滤池模块相结合的方式，快速高效地处理溢流污水，并且有更好的处理效果；2.采用消毒模块杀污水中致病菌，同时也可去除少量有机污染物、氨氮及色度，进一步降低水中污染物浓度；3.采用污泥处理模块对从污水中分离出来的污泥进行脱水压缩处理，方便运输填埋处理。
（发明人：范海涛）
