公布日：2024.12.20
申请日：2024.09.13
分类号：C02F1/52(2023.01)I;C02F1/28(2023.01)I;C02F1/00(2023.01)I;B01F27/90(2022.01)I;B01F35/12(2022.01)I;C02F103/32(2006.01)N
摘要
本发明公开了一种冰淇淋生产废水处理装置，属于污水装置技术领域，包括箱体，所述箱体的底部设置成锥形，所述箱体的左侧壁设置有进水管，所述箱体的右侧壁设置有絮凝剂进口，所述箱体的内部中心处设置有转动轴，所述转动轴的下端设置有刮板，所述刮板设置成“V”形，所述刮板的下端表面设置有毛刷，本发明通过电动机带动转动轴转动带动刮板以及毛刷对沉积在箱体底部的沉淀污垢进行清刷，使之箱体保持洁净，清理沉淀污垢方便快捷，另一方面电动机带动转动轴转动，从而带动搅拌板搅拌使污水与絮凝剂加快反应，加快反应速率，从而提高污水处理净化效率。
权利要求书

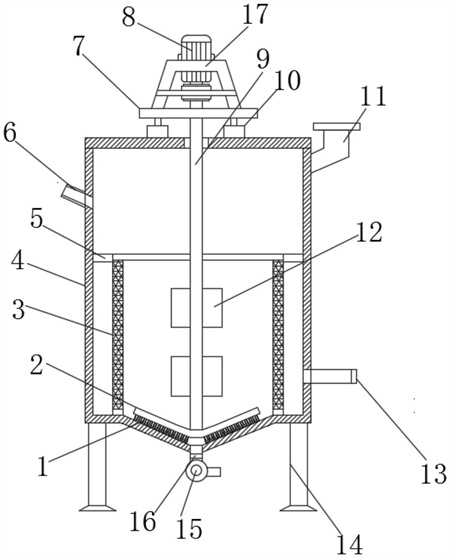

1.一种冰淇淋生产废水处理装置，包括箱体(4)，其特征在于：所述箱体(4)的底部设置成锥形，所述箱体(4)的左侧壁设置有进水管(6)，所述箱体(4)的右侧壁设置有絮凝剂进口(11)，所述箱体(4)的内部中心处设置有转动轴(9)，所述转动轴(9)的下端设置有刮板(2)，所述刮板(2)设置成“V”形，所述刮板(2)的下端表面设置有毛刷(1)，所述转动轴(9)的上端贯穿箱体(4)且连接有电动机(8)输出端，所述箱体(4)的右侧壁底端设置有出水管(13)，所述箱体(4)的底部设置有出口管(15)。
2.根据权利要求1所述的一种冰淇淋生产废水处理装置，其特征在于：所述电动机(8)的外部设置有固定架(17)，所述固定架(17)的下端设置有固定板(7)，所述固定板(7)的下端设置有电动推杆(10)，所述电动推杆(10)的下端固定在箱体(4)顶端表面，所述转动轴(9)的表面设置有搅拌板(12)。
3.根据权利要求1所述的一种冰淇淋生产废水处理装置，其特征在于：所述箱体(4)的内部设置有限位环板(5)，所述限位环板(5)内设置有吸附网筒(3)。
4.根据权利要求1所述的一种冰淇淋生产废水处理装置，其特征在于：所述出口管(15)的下端口连接有污泥泵(16)。
5.根据权利要求1所述的一种冰淇淋生产废水处理装置，其特征在于：所述箱体(4)的下端设置有支脚(14)。
6.根据权利要求3所述的一种冰淇淋生产废水处理装置，其特征在于：所述吸附网筒(3)的上下端连接有环板。
发明内容
本发明提供了一种冰淇淋生产废水处理装置，以解决上述背景技术中提到的问题。
为实现上述目的，本发明提供如下技术方案：一种冰淇淋生产废水处理装置，包括箱体，所述箱体的底部设置成锥形，所述箱体的左侧壁设置有进水管，所述箱体的右侧壁设置有絮凝剂进口，所述箱体的内部中心处设置有转动轴，所述转动轴的下端设置有刮板，所述刮板设置成“V”形，所述刮板的下端表面设置有毛刷，所述转动轴的上端贯穿箱体且连接有电动机输出端，所述箱体的右侧壁底端设置有出水管，所述箱体的底部设置有出口管。
优选的，所述电动机的外部设置有固定架，所述固定架的下端设置有固定板，所述固定板的下端设置有电动推杆，所述电动推杆的下端固定在箱体顶端表面，所述转动轴的表面设置有搅拌板。
优选的，所述箱体的内部设置有限位环板，所述限位环板内设置有吸附网筒。
优选的，所述出口管的下端口连接有污泥泵。
优选的，所述箱体的下端设置有支脚。
优选的，所述吸附网筒的上下端连接有环板。
与现有技术相比，本发明的有益效果是：
本发明通过电动机带动转动轴转动带动刮板以及毛刷对沉积在箱体底部的沉淀污垢进行清刷，使之箱体保持洁净，清理沉淀污垢方便快捷，另一方面电动机带动转动轴转动，从而带动搅拌板搅拌使污水与絮凝剂加快反应，加快反应速率，从而提高污水处理净化效率。
（发明人：张维娜）
