申请日：2017.01.18
公开(公告)日：2017.05.10
IPC分类号：C02F9/14
摘要
本发明公开了一种污水处理装置，包括依次连通的固体物过滤池、沉淀池、药剂反应池和生态处理池，首先通过固体物过滤池对污水中的固体颗粒进行过滤，通过固体物过滤池既能过滤污水中的固体物又能去除漂浮物，然后通过沉淀池将污水中的杂物沉淀下来，再通过药剂反应池使药剂和污水进行反应，污水先沿着中心圆筒和隔离圆筒之间的通道向第二出水口的方向流动，然后沿着隔离圆筒和药剂反应池的内壁之间的通道流动，使药剂和污水充分接触，将污水中有机物进行处理，提高污水的处理效率，最后污水通过生态处理池进行生态处理，有效地提高污水的净化效率，从而提高了整体污水处理装置对污水的净化处理能力，污水处理效果高，成本低，值得推广应用。
说明书
一种污水处理装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种污水处理装置。
背景技术
按水污染的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染。当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。现有技术中并没有简单有效、低成本的对污水进行收集净化的系统，目前随着人们生活的改善，机械化产品越来越多，随之而来环境的污染也越来越严重;目前机械生产中往往会产生工业废水，这些工业废水中往往含有大量重金属固体颗粒，这类工业废水外排将对人类的生存环境造成越来越严重的污染，但市场上现有的污水处理机的污泥处理区与过滤装置两部分在设置上都是分开的，且过滤装置过滤污水后产生的污泥还需用刮泥板或其它装置再次进行处理。
并且在人们日常生活当中，会制造很多的废水以及垃圾，而一些小城镇排水设施不完善，没有规范的污水处理系统，污水渗入地底容易污染水资源以及土壤的土质;同时，生活垃圾随意堆放，暴雨来临后污水以及生活垃圾随着雨水流入河流或者农田，造成了白色污染，不仅影响水质，还影响了环境卫生。尤其是在高寒、高海拔、缺氧、贫穷、财政收入低的藏区等地方，污水处理项目不能运行，且运行成本高。因此，针对上述地区的情况迫切需要设计一种污水处理，改善人们的生活环境。
公告号为CN102134145B的发明专利污水处理器公开了一种污水处理器，包括壳体、支撑板、壳体内的复合填料、壳体外与壳体连接的进水管、出水管及供气装置，支撑板与复合填料之间设置穿孔曝气器，穿孔曝气器由供气管与外部的供气装置连接，所述的壳体内设置一中心圆筒体，中心圆筒体内上部设有布水器，下部设置微电解填料，所述微电解填料及中心圆筒体底部的开口坐落在所述支撑板上，所述进水管由壳体上部引入中心圆筒体内与布水器相连;有一环形向上敞开式的集水槽围绕在中心圆筒体并高于复合填料的上部周围，所述的出水管一端与集水槽相连，出水管另一端穿过壳体引出;支撑板下方设中心导流筒，中心导流筒上下端均为开口，中心导流筒上端与支撑板连接，中心导流筒内设有一加药器，有一与加药器连接的加药管向上穿过中心圆筒从壳体上部引出，与外部的加药设备相连;所述壳体内的复合填料环绕在中心圆筒体周围并分为上、下两层由支撑板支撑。但该污水处理装置采用机械方式对装置内的污水和药剂进行混合和振动来处理污水，这样会使设备复杂，成本高，污水处理效率低。
发明内容
针对现有技术的不足，本发明所要解决的技术问题在于提供一种污水处理装置，能有效、方便地处理污水，污水处理效率高，成本低。

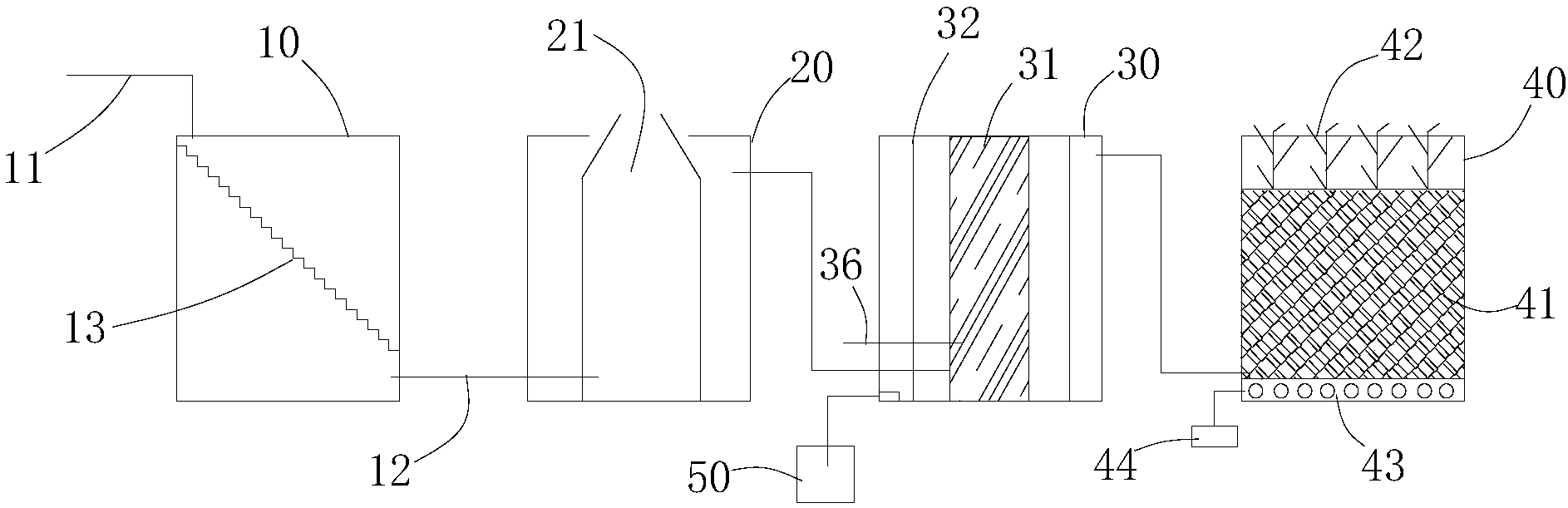

为了解决上述技术问题，本发明的污水处理装置的技术方案是：一种污水处理装置，包括依次连通的固体物过滤池、沉淀池、药剂反应池和生态处理池，所述固体物过滤池的上方设置有污水进水管，固体物过滤池的下部设置有排出管，且所述固体物过滤池内安装有阶梯型过滤板，所述阶梯型过滤板由多个L型过滤板上下相接构成，所述污水进水管的出水口位于最上面的L型过滤板的上方;所述沉淀池的中心位置围有溢流槽，所述溢流槽的顶部高于所述沉淀池的池体顶部，所述固体物过滤池的排出管通过管道与所述溢流槽相连通;所述药剂反应池内设置有中心圆筒、与所述中心圆筒同心设置的隔离圆筒、以及位于所述中心圆筒的外壁和药剂反应池的内壁之间的竖直隔板，所述竖直隔板穿设所述隔离圆筒且竖直隔板的两端分别与所述中心圆筒的外壁和药剂反应池的内壁固定连接，所述中心圆筒位于药剂反应池的中心，所述中心圆筒上设有第一出水口，所述隔离圆筒上设有第二出水口，所述第一出水口和第二出水口分别位于所述竖直隔板的两侧，所述沉淀池的顶部通过管道与所述中心圆筒的底部相连通，所述中心圆筒的底部还设有一加药管;所述生态处理池内设有填料层和位于所述填料层上的水生植物，所述药剂反应池的顶部设有排出口，所述排出口与所述第二出水口分别位于所述竖直隔板的两侧，所述排出口通过出水管与所述生态处理池的底部相连通。
作为上述技术方案的改进，所述生态处理池的底部还设有曝气管，所述曝气管通过鼓风管与位于生态处理池外的鼓风机相连。
作为上述技术方案的改进，所述填料层从上到下分成砾石层、陶粒层和石英砂层。
进一步地，所述药剂反应池的底部设有排泥泵，所述排泥泵的输出端连通有排泥管，所述排泥管的输出端连通有污泥浓缩池。
进一步地，所述溢流槽的顶部向沉淀池的中心位置弯曲。
作为上述技术方案的改进，所述第一出水口为多个且在中心圆筒的侧壁的竖直方向均匀间隔分布，所述第二出水口为多个且在隔离圆筒的侧壁的竖直方向均匀间隔分布，所述第一出水口和第二出水口靠近所述竖直隔板设置。
作为上述技术方案的改进，所述中心圆筒内配置有搅拌器，所述搅拌器包括位于所述中心圆筒上方的电机、与所述电机转动连接的转轴，所述转轴穿设于中心圆筒的腔体内，所述转轴上均匀间隔设置有搅拌叶片。
相对于现有技术，本发明的有益效果为：本发明的污水处理装置首先通过固体物过滤池对污水中的固体颗粒进行过滤，通过固体物过滤池既能过滤污水中的固体物又能去除漂浮物，L型过滤板上下相接构成的阶梯型过滤板具有多级过滤的作用，阶梯型过滤板能使污水更多停留表面，进一步提高过滤效果，然后通过沉淀池将污水中的杂物沉淀下来，再通过药剂反应池使药剂和污水进行反应，污水先沿着中心圆筒和隔离圆筒之间的通道向第二出水口的方向流动，然后沿着隔离圆筒和药剂反应池的内壁之间的通道流动，使药剂和污水充分接触，将污水中有机物进行处理，提高污水的处理效率，最后污水通过生态处理池进行生态处理，经过水生植物增大水体生物接触氧化降解污染物的表面积，并能分泌大量的酶，加速污染物质的分解，能够有效加强污水处理效果，有效地提高污水的净化效率，从而提高了整体污水处理装置对污水的净化处理能力，污水处理效果高，成本低，值得推广应用。
