申请日2017.07.07
公开(公告)日2017.09.15
IPC分类号C02F9/02; B01F7/18; B01D29/50; B01D29/075
摘要
本发明公开了一种高效的污水处理装置，该高效的污水处理装置，包括处理箱、输送箱和过滤箱，处理箱顶部的两侧分别与导水管底部的两端固定连接，导水管顶部的中部固定连接有进水管，处理箱顶部的中部固定连接有卡座，卡座顶部中部卡槽的槽底固定连接有第一电机，第一电机输出端的底部固定连接有搅拌轴，搅拌轴底部一端分别贯穿处理箱和定位套板并且与处理箱内腔底部的中部固定连接，搅拌轴的外表面套装有调节座，调节座的两侧均固定连接有搅拌叶片。该高效的污水处理装置，通过进水管和导水管将污水排入到处理箱中，通过第一电机能够带动搅拌轴的转动，搅拌轴能够带动调节座和搅拌叶片的转动，可以大大提高对污水的处理效果。
权利要求书

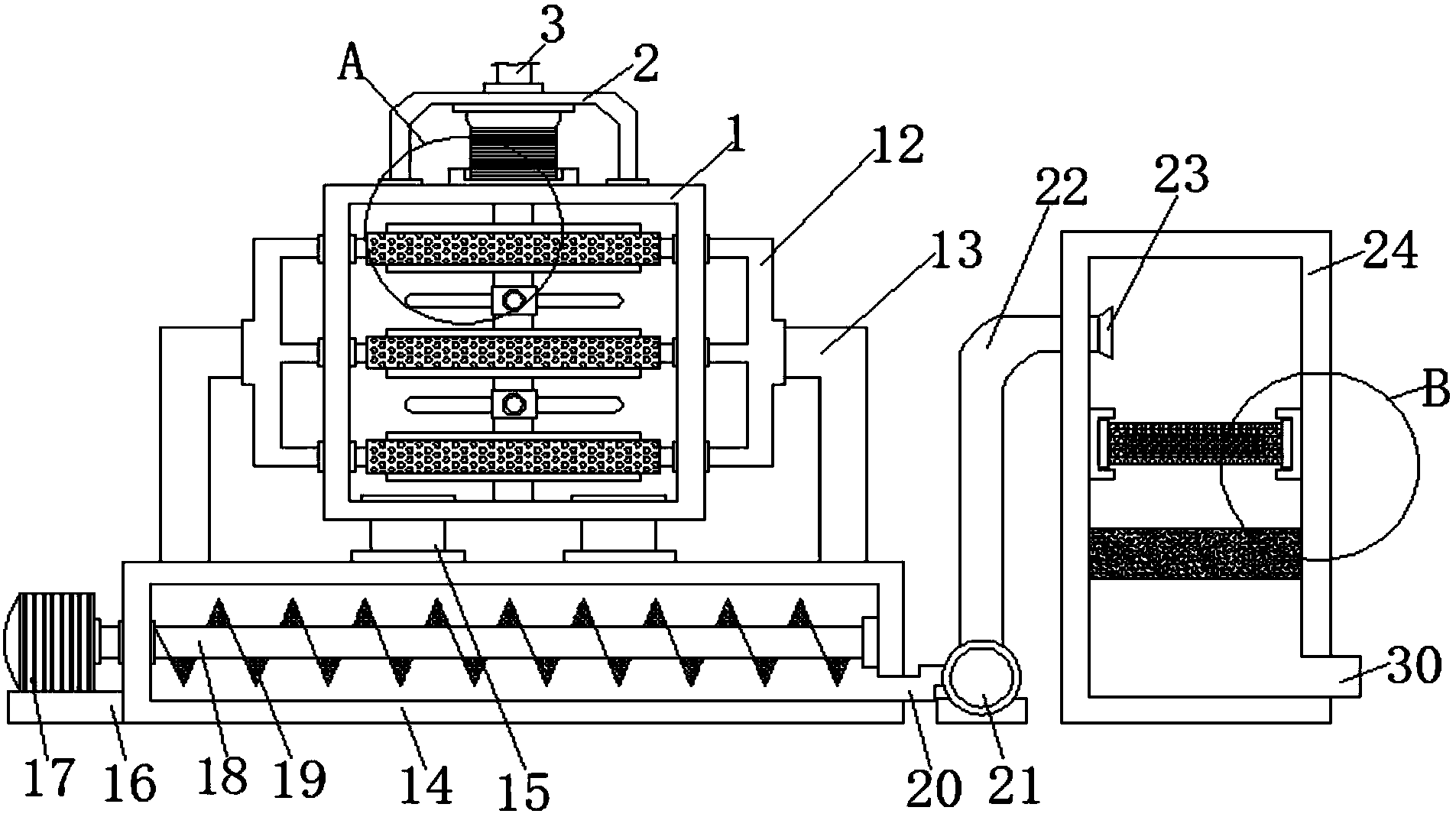

1.一种高效的污水处理装置，包括处理箱(1)、输送箱(14)和过滤箱(24)，其特征在于：处理箱(1)顶部的两侧分别与导水管(2)底部的两端固定连接，导水管(2)顶部的中部固定连接有进水管(3)，所述处理箱(1)顶部的中部固定连接有卡座(4)，卡座(4)顶部中部卡槽的槽底固定连接有第一电机(5)，第一电机(5)输出端的底部固定连接有搅拌轴(6)，所述搅拌轴(6)底部一端分别贯穿处理箱(1)和定位套板(7)并且与处理箱(1)内腔底部的中部固定连接，所述搅拌轴(6)的外表面套装有调节座(9)，所述调节座(9)的两侧均固定连接有搅拌叶片(11);
所述定位套板(7)内腔的中部卡接有过滤网(8)，且过滤网(8)的两侧均固定连接有导流管(12)，所述导流管(12)外表面的一侧固定连接有引水管(13)，所述引水管(13)底部的一端与输送箱(14)顶部的两侧固定连接，所述输送箱(14)顶部中部的两侧均固定连接有下水管(15)，且下水管(15)的顶部与处理箱(1)底部的两侧固定连接;
所述输送箱(14)外表面的一侧固定连接有挡板(16)，所述挡板(16)的顶部固定连接有第二电机(17)，且挡板(16)的顶部设置有与第二电机(17)大小相适配的卡槽，所述第二电机(17)输出轴的一端固定连接有转轴(18)，所述转轴(18)的一端贯穿输送箱(14)并且与输送箱(14)内壁的一侧固定连接，所述转轴(18)的外表面套装有输送叶片(19);
所述输送箱(14)内腔底部的一侧设置有排水管(20)，所述排水管(20)的一端与水泵(21)的入水口固定连接，所述水泵(21)出水口的顶部固定连接有入水管(22)，所述入水管(22)的一端贯穿过滤箱(24)并且延伸至过滤箱(24)的内腔，所述过滤箱(24)内壁的两侧均固定连接有定位座(25)，两个所述定位座(25)的内侧均固定安装有限位板(26)，两个所述限位板(26)之间通过筛网(27)固定连接，所述过滤箱(24)内腔底部的一侧设置有排水口(30)。
2.根据权利要求1所述的一种高效的污水处理装置，其特征在于：所述过滤箱(24)内腔的底部设置有活性炭层(29)，且活性炭层(29)的位置与筛网(27)的位置相对应。
3.根据权利要求1所述的一种高效的污水处理装置，其特征在于：所述筛网(27)内腔的中部卡接有冷凝板(28)，且筛网(27)内腔的中部设置有与冷凝板(28)大小相适配的卡槽。
4.根据权利要求1所述的一种高效的污水处理装置，其特征在于：所述转轴(18)与输送箱(14)的连接处设置有密封套，且密封套的内腔设置有与转轴(18)大小相适配的通孔。
5.根据权利要求1所述的一种高效的污水处理装置，其特征在于：所述入水管(22)的一端固定连接有喷头(23)，且喷头(23)的位置与筛网(27)的位置相对应。
6.根据权利要求1所述的一种高效的污水处理装置，其特征在于：所述搅拌轴(6)与调节座(9)的连接处设置有调节螺栓(10)，且调节座(9)内腔的中部设置有与调节螺栓(10)大小相适配的螺纹槽。
7.根据权利要求1-6所述的一种高效的污水处理装置，其特征在于：所述处理箱(1)顶部的两侧均设置有与导水管(2)大小相适配的通孔。
8.根据权利要求1-7所述的一种高效的污水处理装置，其特征在于：所述导流管(12)与处理箱(1)的连接处设置有保护套，且保护套的内腔设置有与导流管(12)大小相适配的通孔。
9.一种高效的污水处理方法，其特征在于：通过在所述下水管(15)与处理箱(1)的连接处设置有密封环，且密封环的大小与下水管(15)的大小相适配。通过进水管(3)和导水管(2)将污水引入到处理箱(1)中，开启第一电机(5)带动搅拌轴(6)的转动，从而能够带动搅拌叶片(11)的转动，对污水进行搅拌处理，在搅拌的过程中，通过定位套板(7)和过滤网(8)可以对污水起到过滤的作用，然后通过下水管(15)将污水引入到输送箱(14)中，开启第二电机(17)可以带动转轴(18)的转动，从而带动传送叶片(19)的转动，对污水进行输送处理，然后通过水泵(21)和入水管(22)将污水引入到筛选箱(24)中，通过筛网(27)对污水进行筛选工作，同时吸附污水中的杂质，而且冷凝板(28)可以对污水进行降温处理，能够提高对污水的处理效果，然后通过活性炭层(29)时对污水中的杂质进行净化吸附处理，从而保证对污水的处理效果。
说明书
一种高效的污水处理装置
技术领域
本发明涉及污水处理设备技术领域，具体为一种高效的污水处理装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，关于水污染的话题不断被提起，特别是地下水污染问题，浙江杭州、温州等地有农民或者企业家出资请环保局长下河游泳，以此来引起大家对水污染严重程度的关注，虽然各个环保局长都选择了沉默或者拒绝，但是民众环保意识的觉醒，对水污染的关切程度达到了空前。目前市场上在对污水进行处理时会使用到污水处理装置，但是现有的污水处理装置在使用过程中，对污水的处理效果不好，从而需要一种高效的污水处理装置。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种高效的污水处理装置，解决了对污水处理效果不好，容易造成环境污染的问题。
(二)技术方案
为实现上述对污水高效处理目的，本发明提供如下技术方案：一种高效的污水处理装置，包括处理箱、输送箱和过滤箱，所述处理箱顶部的两侧分别与导水管底部的两端固定连接，所述导水管顶部的中部固定连接有进水管，所述处理箱顶部的中部固定连接有卡座，所述卡座顶部中部卡槽的槽底固定连接有第一电机，所述第一电机输出端的底部固定连接有搅拌轴，所述搅拌轴底部一端分别贯穿处理箱和定位套板并且与处理箱内腔底部的中部固定连接，所述搅拌轴的外表面套装有调节座，所述调节座的两侧均固定连接有搅拌叶片。
所述定位套板内腔的中部卡接有过滤网，且过滤网的两侧均固定连接有导流管，所述导流管外表面的一侧固定连接有引水管，所述引水管底部的一端与输送箱顶部的两侧固定连接，所述输送箱顶部中部的两侧均固定连接有下水管，且下水管的顶部与处理箱底部的两侧固定连接，所述输送箱外表面的一侧固定连接有挡板，所述挡板的顶部固定连接有第二电机，所述第二电机输出轴的一端固定连接有转轴，所述转轴的一端贯穿输送箱并且与输送箱内壁的一侧固定连接，所述转轴的外表面套装有输送叶片。
所述输送箱内腔底部的一侧设置有排水管，所述排水管的一端与水泵的入水口固定连接，所述水泵出水口的顶部固定连接有入水管，所述入水管的一端贯穿过滤箱并且延伸至过滤箱的内腔，所述过滤箱内壁的两侧均固定连接有定位座，两个所述定位座的内侧均固定安装有限位板，两个所述限位板之间通过筛网固定连接，所述过滤箱内腔底部的一侧设置有排水口。
优选的，所述过滤箱内腔的底部设置有活性炭层，且活性炭层的位置与筛网的位置相对应。
优选的，所述筛网内腔的中部卡接有冷凝板，且筛网内腔的中部设置有与冷凝板大小相适配的卡槽。
优选的，所述转轴与输送箱的连接处设置有密封套，且密封套的内腔设置有与转轴大小相适配的通孔。
优选的，所述入水管的一端固定连接有喷头，且喷头的位置与筛网的位置相对应。
优选的，所述搅拌轴与调节座的连接处设置有调节螺栓，且调节座内腔的中部设置有与调节螺栓大小相适配的螺纹槽。
优选的，所述处理箱顶部的两侧均设置有与导水管大小相适配的通孔。
优选的，所述导流管与处理箱的连接处设置有保护套，且保护套的内腔设置有与导流管大小相适配的通孔。
优选的，所述下水管与处理箱的连接处设置有密封环，且密封环的大小与下水管的大小相适配。
(三)有益效果
本发明提供了一种高效的污水处理装置，具备以下有益效果：
(1)该高效的污水处理装置，通过进水管和导水管将污水排入到处理箱中，通过第一电机能够带动搅拌轴的转动，搅拌轴能够带动调节座和搅拌叶片的转动，产生的离心力能够对污水进行搅拌处理，可以大大提高对污水的处理效果。
(2)该高效的污水处理装置，通过定位套板可以起到限位和固定搅拌轴的作用，而且定位套板的内腔卡接有过滤网，可以对污水起到过滤的作用，将污水中的杂质过滤出去，而且过滤网的两侧均固定连接有导流管，通过导流管不仅可以起到固定过滤网的作用，同时也能在下水管堵塞时，对污水进行排放，防止影响对污水的处理效果，大大提高了实用性。
(3)该高效的污水处理装置，通过引水管和下水管都可以将污水排入到输送箱中，然后通过第二电机带动转轴的转动，从而能够带动传送叶片的转动，不仅可以提高对污水的处理效果，同时也能对污水进行传送处理，在对污水进行输送时更加方便，同时也能防止出现堵塞的情况，有效的提高了实用性。
(4)该高效的污水处理装置，通过排水管、水泵和入水管的配合使用，可以将处理后的污水排入到过滤箱中进行再次处理，过滤箱中的筛网可以对污水进行再次筛选处理，而且筛网中的冷凝板可以对污水进行冷凝处理，将污水中的杂质，进行冷凝处理，从而能够大大提高对污水的处理效果，有效的提高了环保的效果。
(5)该高效的污水处理装置，通过活性炭层可以将无水中的杂质进行吸附处理，能够保证对污水的处理效果，提高环保效果，通过调节座和调节螺栓的配合使用，可以在使用者需要对处理箱内进行处理时，方便对搅拌叶片进行拆卸工作，从而可以让使用者在使用时更加方便。
