申请日2017.01.10
公开(公告)日2017.09.15
IPC分类号E03F5/04; E03C1/12
摘要
本实用新型提供了一种卫生间防水结构及废水过滤利用装置，包括集水箱;所述集水箱上表面铺设有地板砖，且集水箱上表面设置有滤水装置，底部侧壁上设置有废水利用管，顶部侧壁上设置有溢流管;所述废水利用管上设置有抽水机;所述滤水装置由地漏壳体、挡杂板、活性炭吸附筒和丝瓜络吸附筒组成;本实用新型中集水箱的设置，用于在卫生间内形成与外界隔绝的防水箱体，使得卫生间内的积水不渗透进墙面，且集水箱结构坚固稳定，不受墙体热胀冷缩甚至墙体松动影响;通过废水利用管和抽水机的设置，可将过滤后的废水进行回收利用，提高水资源的利用率，防止水资源的浪费。
权利要求书

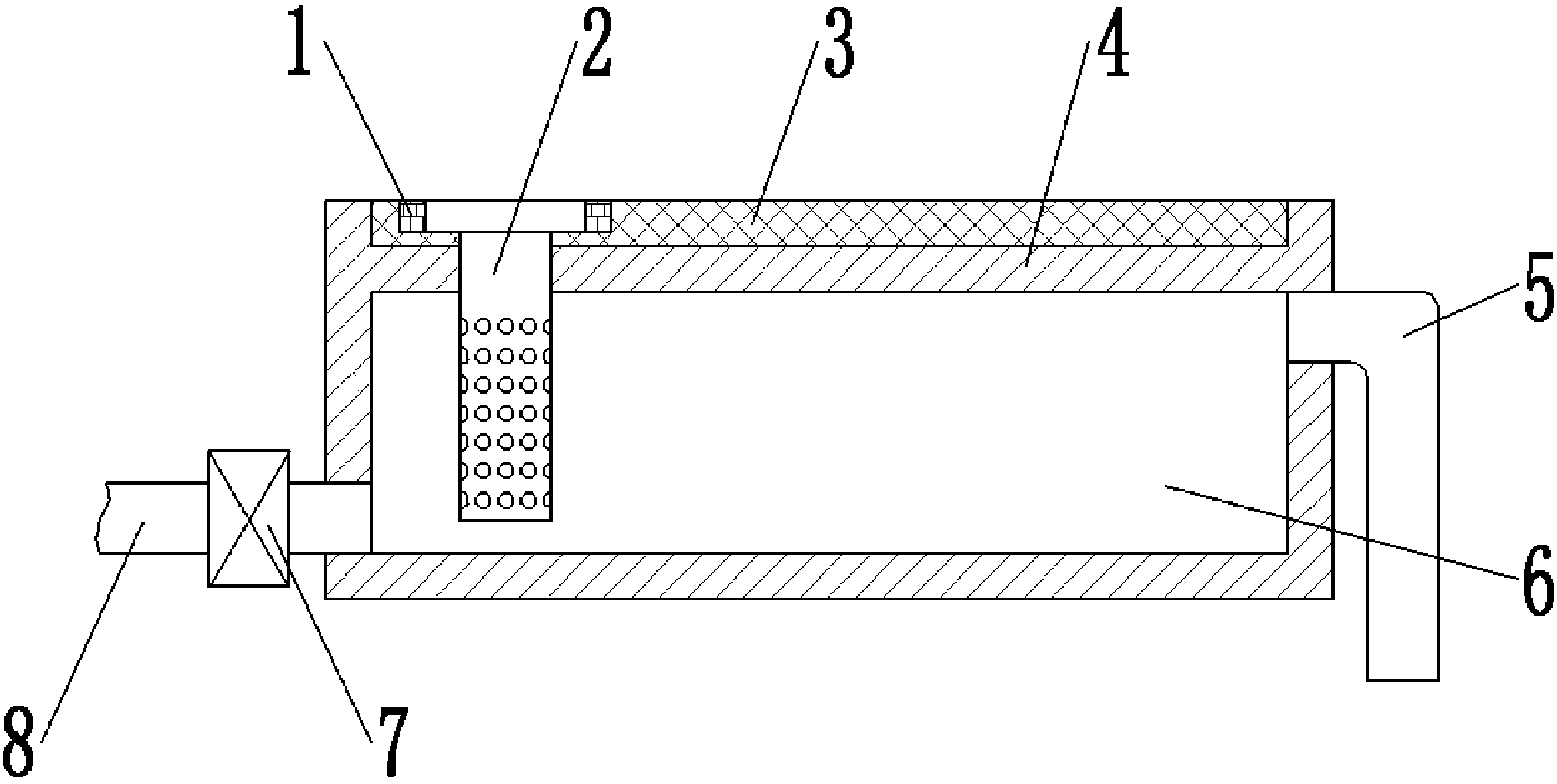

1.一种卫生间防水结构及废水过滤利用装置，包括集水箱(4);其特征在于，所述集水箱(4)上表面铺设有地板砖(3)，且集水箱(4)上表面设置有滤水装置(2)，底部侧壁上设置有废水利用管(8)，顶部侧壁上设置有溢流管(5);所述废水利用管(8)上设置有抽水机(7);所述滤水装置(2)由地漏壳体(11)、挡杂板(9)、活性炭吸附筒(13)和丝瓜络吸附筒(14)组成;所述地漏壳体(11)设置成空心圆柱体，顶部设置有凸缘，由不锈钢制成，且地漏壳体(11)表面均布有若干导流孔(12);地漏壳体(11)顶部设置有密封圈(1);地漏壳体(11)顶部活动连接有挡杂板(9);所述挡杂板(9)表面均布有若干漏孔(10)，下表面与活性炭吸附筒(13)和丝瓜络吸附筒(14)固定连接。
2.根据权利要求1所述的卫生间防水结构及废水过滤利用装置，其特征在于，所述集水箱(4)设置成空心长方体，内部设置为集水腔(6)，由不锈钢制成。
3.根据权利要求1所述的卫生间防水结构及废水过滤利用装置，其特征在于，所述丝瓜络吸附筒(14)设置在活性炭吸附筒(13)内部。
说明书
一种卫生间防水结构及废水过滤利用装置
技术领域
本实用新型涉及一种卫生间防水设备，具体是一种卫生间防水结构及废水过滤利用装置。
背景技术
随着卫浴文化的兴起，人们对卫生间的品质要求也越来越高。目前建筑物卫生间一般采取降板处理，使得卫生间具有沉箱结构，卫生间采用沉箱结构的目的是方便同层排水布管安装。建筑物卫生间面临的最大的问题是防水防渗漏处理，为避免卫生间出现渗漏，目前最常采用的是“堵”和“疏”两种方式。现有的卫生间防水沉箱防水结构较为复杂，防水效果不理想;因为其主要内容系施工方法，实际当中不易操作，特别二次排水口的设置部位明显与现有技术基本一样，穿过了沉箱底部，容易形成渗漏隐患;此外，使用陶粒过滤层易将二次排水口堵塞，导致二次排水失败。
实用新型内容
本实用新型的目的在于提供一种卫生间防水结构及废水过滤利用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种卫生间防水结构及废水过滤利用装置，包括集水箱;所述集水箱上表面铺设有地板砖，且集水箱上表面设置有滤水装置，底部侧壁上设置有废水利用管，顶部侧壁上设置有溢流管;所述废水利用管上设置有抽水机;所述滤水装置由地漏壳体、挡杂板、活性炭吸附筒和丝瓜络吸附筒组成;所述地漏壳体设置成空心圆柱体，顶部设置有凸缘，由不锈钢制成，且地漏壳体表面均布有若干导流孔;地漏壳体顶部设置有密封圈;地漏壳体顶部活动连接有挡杂板;所述挡杂板表面均布有若干漏孔，下表面与活性炭吸附筒和丝瓜络吸附筒固定连接。
作为本实用新型进一步的方案：所述集水箱设置成空心长方体，内部设置为集水腔，由不锈钢制成。
作为本实用新型再进一步的方案：所述丝瓜络吸附筒设置在活性炭吸附筒内部。
与现有技术相比，本实用新型的有益效果是：
本实用新型中集水箱的设置，用于在卫生间内形成与外界隔绝的防水箱体，使得卫生间内的积水不渗透进墙面，且集水箱结构坚固稳定，不受墙体热胀冷缩甚至墙体松动影响;通过废水利用管和抽水机的设置，可将过滤后的废水进行回收利用，提高水资源的利用率，防止水资源的浪费;通过滤水装置的设置，可将废水进行高效过滤，便于对废水进行回收利用。
