申请日2017.09.21
公开(公告)日2018.01.19
IPC分类号E06B5/00; E06B7/30; C02F11/12
摘要
本发明涉及污泥处理技术领域，公开了一种污泥干化机的可观察门，该可观察门包括内门板、外门板和保温板，所述外门板的边缘处延伸有门框，所述内门板卡接于所述门框内，与所述外门板合围成一空腔结构，所述保温板设于所述空腔结构中;所述可观察门上设有若干个依次贯穿所述内门板、保温板和外门板的通孔，所述通孔在所述内门板、外门板上的开口部设有钢化玻璃，所述两侧的钢化玻璃与所述通孔内部壁围合成的空间内为真空状态。本发明提供的污泥干化机的可观察门结构简单，确保符合保温和可视需求。
权利要求书
1.一种污泥干化机的可观察门，其特征在于：包括外门板、内门板和保温板，所述外门板的边缘处延伸有门框，所述内门板卡接于所述门框内，与所述外门板合围成一空腔结构，所述保温板设于所述空腔结构中;所述可观察门上设有若干个依次贯穿所述内门板、保温板和外门板的通孔，所述通孔在所述内门板、外门板上的开口部设有钢化玻璃，两侧的所述钢化玻璃与所述通孔内部壁围合成的空间内为真空状态。
2.如权利要求1所述的污泥干化机的可观察门，其特征在于：所述可观察门还包括有连接件，所述连接件包括互相垂直设置的长边部和短边部，所述长边部与所述保温板固定，所述短边部与所述外门板固定。
3.如权利要求2所述的污泥干化机的可观察门，其特征在于：所述连接件还包括与所述长边部和短边部均垂直设置的固定环，所述固定环的一侧边缘处与所述长边部相连接，所述内门板上设有与所述固定环相配合的凸起。
4.如权利要求2或3所述的污泥干化机的可观察门，其特征在于：所述连接件表面设有隔热涂层。
5.如权利要求1所述的污泥干化机的可观察门，其特征在于：所述通孔在所述内门板、外门板上的开口部设有沿径向突出的凹槽，所述钢化玻璃卡接于所述凹槽内，所述钢化玻璃与所述凹槽的卡接处设有密封条。
6.如权利要求1所述的污泥干化机的可观察门，其特征在于：所述外门板与所述内门板的卡接处设有密封条。
7.如权利要求1所述的污泥干化机的可观察门，其特征在于：所述保温板与所述内门板和外门板之间的空隙处填充有保温材料。
8.如权利要求1所述的污泥干化机的可观察门，其特征在于：所述外门板与所述内门板由不锈钢材料制成，所述保温板由保温岩棉制成。
说明书
一种污泥干化机的可观察门
技术领域
本发明涉及污泥处理技术领域，特别是涉及一种污泥干化机的可观察门。
背景技术
可观察门是污泥干化机中常用到部件之一，现有的污泥干化机的可观察门中一般来说多为一块整体平面结构，既要考虑到保温的效果又要具有可视性，而往往这两者难以兼顾。
发明内容
本发明的目的是提供一种良好保温效果和可视性的污泥干化机的可观察门。
为了解决上述问题，本发明提供一种污泥干化机的可观察门，包括外门板、内门板和保温板，所述外门板的边缘处延伸有门框，所述内门板卡接于所述门框内，与所述外门板合围成一空腔结构，所述保温板设于所述空腔结构中;所述可观察门上设有若干个依次贯穿所述内门板、保温板和外门板的通孔，所述通孔在所述内门板、外门板上的开口部设有钢化玻璃，两侧的所述钢化玻璃与所述通孔内部壁围合成的空间内为真空状态。
作为优选方案，所述可观察门还包括有连接件，所述连接件包括互相垂直设置的长边部和短边部，所述长边部与所述保温板固定，所述短边部与所述外门板固定。
作为优选方案，所述连接件还包括与所述长边部和短边部均垂直设置的固定环，所述固定环的一侧边缘处与所述长边部相连接，所述内门板上设有与所述固定环相配合的凸起。
作为优选方案，所述连接件表面设有隔热涂层。
作为优选方案，所述通孔在所述内门板、外门板上的开口部设有沿径向突出的凹槽，所述钢化玻璃卡接于所述凹槽内，所述钢化玻璃与所述凹槽的卡接处设有密封条。
作为优选方案，所述外门板与所述内门板的卡接处设有密封条。
作为优选方案，所述保温板与所述内门板和外门板之间的空隙处填充有保温材料。
作为优选方案，所述外门板与所述内门板由不锈钢材料制成，所述保温板由保温岩棉制成。

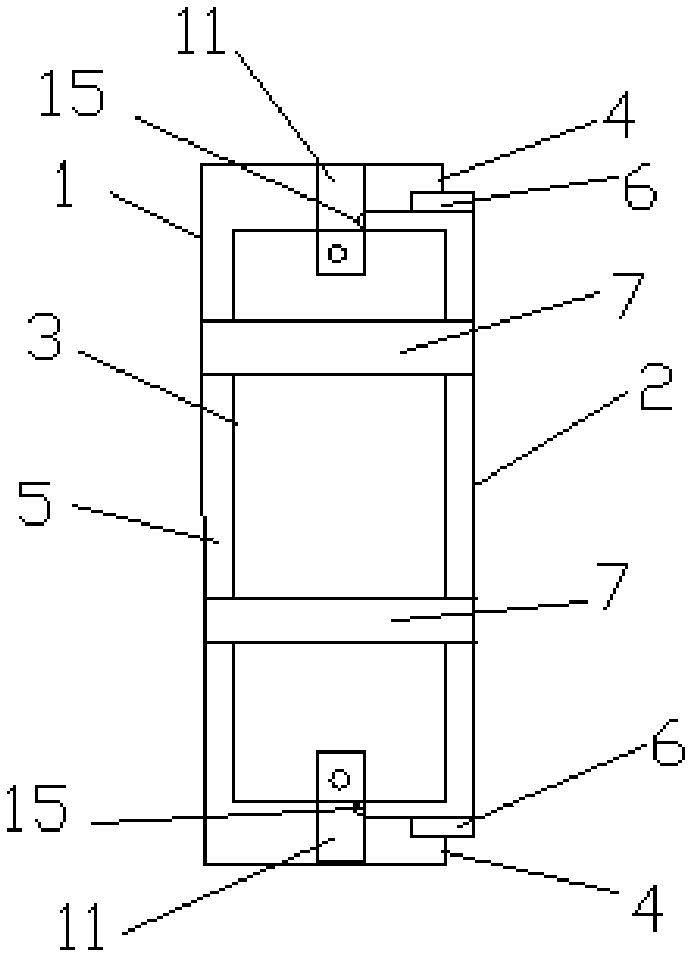

本发明提供一种污泥干化机的可观察门，包括内门板、外门板和保温板，所述可观察门上设有若干个依次贯穿所述内门板、保温板和外门板的通孔，所述通孔开口部设有钢化玻璃。这样可以通过钢化玻璃直接观察到污泥干化机内部的运行情况，同时避免了所述外门板与所述内门板大面积接触，减少了热量的直接传递。与现有技术相比，本发明提供的污泥干化机的可观察门结构简单，确保符合保温和可视需求。
